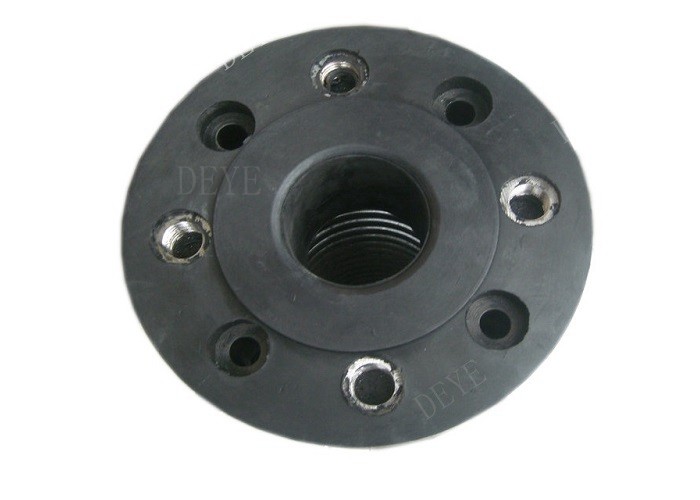

스코크 흡수기 PN16 PN10를위한 타이 막대와 고무 컴팩트 관절
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | DEYE |
| 인증 | ISO9001:2015 PED |
| 모델 번호 | DY-RJ-U07 |
| Document | Product Brochure PDF |
| 최소 주문 수량 | 10PCS |
| 가격 | USD2-USD25 each |
| 포장 세부 사항 | 통 box+ 층 나무 상자 또는 carton+ 팔레트 |
| 배달 시간 | 일반적 주문을 위한 20 일, 적재된 항목을 위한 7 일 |
| 지불 조건 | T/T, L/C, D/P |
| 공급 능력 | 1000 PC 한 달 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
SKYPE: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 종류 | 단구형, 쌍구형, 이중구형, 이중 볼형, 유니온 피팅형 | 고무 소재 | EPDM, NBR, BUNA, 네오프렌, VITON, PTFE, 하이팔론 |
|---|---|---|---|
| 플랜지형 | HDG, 전기, 진크 코팅, 스테인리스 스틸 | 평가 | PN10 PN16 PN25 CL150LBS 150# |
| 크기 | 2" (DN50MM) - 144" (DN3600MM) | ||
| 강조하다 | 고무 콤팩트 조인트,콤팩트 관절 PN16,PN10 확장 고무 |
||
제품 설명
PN16 PN10 충격을 흡수하는 스티어 스틱과 함께 고무 밀집 관절
이 관절은 원통 모양이며 EPDM 엘라스토머로 만들어집니다. 그들은 펌프 근처의 파이프에 설치됩니다.
압축기, 밸브, 건설 기계 등,운동 소음을 줄이고 작은 진동을 흡수하기 위해.
몸에는 운반되는 액체 또는 카운터 플랜지와 접촉하는 금속 부품이 없습니다.
내부에 탄소 강철 삽입기가 장착되어 있습니다.
DN 80부터의 모델은 내부 압력으로부터의 추진력을 방지하기 위해 탄소 강철의 내부 넥타이 바드 간격 장치가 장착되어 있습니다.
진동 흡수 관절은 축적 또는 측면 움직임, 큰 진폭의 진동, 회전 또는
각각 운동. 각 관절은 항상 올바르게 설계 된 두 고정 포인트 사이에 설치되어야 합니다. 관절은 설치되어야 합니다.
공급된 H 길이에서 초기 긴장 없이 결합 플랜지는 평행하고 올바르게 정렬되어야 합니다.
주요 부품의 재료
| 표면 | EPDM, NBR, Hypalon, NR, PTFE |
| 장착 직물 | 나일론 |
| 튜브 | EPDM, NBR, Hypalon, NR, PTFE |
| 장착 반지 | 철강 |
| 플랜지 | 탄소 강철, 스테인리스 강철, 듀플렉스 SS |
공급 범위
| 크기 범위 | DN50-DN800 |
|
|
고무용 PN10 PN16 PN25 |
| PN10, PN16, PN25, PN40, PN64, PN100 |
디자인 압력
| 워크 프레스 (Working Press) | 10 | 16 | 25 |
| 폭발 압력 ((바르) | 30 | 48 | 55 |
| 진공 (mmHg) | 400 | 650 | 750 |
기술/기술 데이터 시트
콤팩트 관절의 크기
| DN | BL | 압력 등급 | DIN PN6 플랜지 ~ DIN PN6 | DIN PN10 플랜지에서 DIN PN10 | ||||||
| 플랜지 | 볼트 원 | 두께 | 무게 | 플랜지 | 볼트 원 | 두께 | 무게 | |||
| 맥스 | ØD | ØK | n x M x L | 1kg | ØD | ØK | n x M x L | 1kg | ||
| 20 | 70 | 10 | 90 | 65 | 4xM10xl4 | 1.5 | 105 | 75 | 4xM12xl2 | 2.0 |
| 25 | 70 | 10 | 100 | 75 | 4xM10xl6 | 1.9 | 115 | 85 | 4xM12xl6 | 2.7 |
| 32 | 70 | 10 | 120 | 90 | 4xM12xl6 | 2.8 | 140 | 100 | 4xM12xl6 | 4.1 |
| 40 | 70 | 10 | 130 | 100 | 4xM12xl6 | 3.0 | 150 | 110 | 4xM12xl6 | 4.4 |
| 50 | 70 | 10 | 140 | 110 | 4xM12xl6 | 3.2 | 165 | 125 | 4xM12xl6 | 5.1 |
| 65 | 70 | 10 | 160 | 130 | 4xM12vxl6 | 4.0 | 185 | 145 | 4xM12xl6 | 6.2 |
| 80 | 70 | 10 | 190 | 150 | 4xM16xl8 | 6.5 | 200 | 160 | 8xM12xl8 | 7.5 |
| 100 | 70 | 10 | 210 | 170 | 4xM16xl8 | 6.9 | 220 | 180 | 8xM12xl8 | 8.1 |
| 125 | 70 | 10 | 240 | 200 | 8xM16xl8 | 8.5 | 250 | 210 | 8xM12xl8 | 9.4 |
| 150 | 70 | 10 | 265 | 225 | 8xM16xl8 | 9.4 | 285 | 240 | 8xM20xl8 | 12.4 |
| 200 | 90 | 10 | 320 | 280 | 8xM16x20 | 14.5 | 340 | 295 | 8xM20x20 | 18.8 |
특징
흡수축 운동 (확장 및 압축)
축 운동은 공기의 자유 길이의 차원 길이의 변화
길쭉한 축에 평행한 방향
흡수 lateral 움직임
측면 운동은 펄프의 한 끝에서 다른 끝으로의 상대적 이동으로, 그 길쭉한 축에 세로 방향으로 움직입니다.
각 및 회전 운동을 흡수합니다.
각 운동은 회전 지점으로 향하는 펄스의 경사 축의 회전 이동입니다. 토르션은 회전 지점을 가리킨다.
다른 끝과 비교하여, 펄프의 중앙선에 대해
진동 을 줄이십시오
고무 확장 관절은 장비에 의한 진동을 격리하거나 감소시킵니다.
진동이 감소하고 이러한 악영향으로부터 장비를 보호합니다.
소음 전달
고무 확장 관절은 관절과 짝짓기 플랜지의 철강 고무 인터페이스로 인해 소리의 전송을 억제하는 경향이 있습니다.
고무 관절에 대한 설명서 및 설치 설명서
1확장 결합의 설치는 확장 파이프 건설 도면과 설치 지침에 따라 요구됩니다.
2, 파이프 라인의 확충 관절을 설치
및 확장 관절이 역할을 할 수 있으므로 설정의 방향 및 고정은 기술 정보의 설계 부서와 엄격하게 일치해야합니다.일정한 지원의 원칙, "벨로스 확장 관절 설치 가이드 참조하십시오. "
3, 밸브 확장 관절은 얇은 스테인레스 스틸 판으로 형성됩니다, 그래서 이동, 호스팅 및 용접에서 손실웰드 스프터 및 벨로 손상 기타 이유
4, 설치 전에 제거되어야 하며, 파이프 펄로의 정상적인 이동을 보장하기 위해 외체
5, 흐름 미디어에 대한 확장 관절 요청은 흐름 화살표를 설치해야 합니다
6, 좋은 작동 상태에서 bellows를 만들기 위해,축, 측면, 턴 전송 파이프 설치 오류를 포함하여 변형에 확장 관절을 설치할 수 없습니다
7, 확장 관절 설치, 이동하기 전에 시스템에서 실행 모든 노란색 페인트 제거 고정 나사 손실
8, 직물 섬유 확장 관절은 적당한 사전 압축의 수행에 대한 설비로 인해 팽창 이동에 노출되지 않습니다, 파이프 라인은 기울기 할 수 없습니다,이동 및 축 확장, 그것은 가능한 한 빨리 설치 된 경색에 대한 유연한 보호 반지, 평상시 작동 상태에서
적용:
석유 및 가스, 해수화, 냉각 시스템, 펌프, 화학 공장, 난방, 환기
배공업, 해상 애플리케이션, 물 처리 시설
