유니온 듀플 스피어 고무 팽창 합동
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | DEYE |
| 인증 | ISO9001:2015 PED |
| 모델 번호 | DY-RJ-U15 |
| Document | Product Brochure PDF |
| 최소 주문 수량 | 10PCS |
| 가격 | USD2-USD25 each |
| 포장 세부 사항 | 통 box+ 층 나무 상자 또는 carton+ 팔레트 |
| 배달 시간 | 일반적 주문을 위한 20 일, 적재된 항목을 위한 7 일 |
| 지불 조건 | T/T, L/C, D/P |
| 공급 능력 | 1000 PC 한 달 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
SKYPE: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 종류 | 단구형, 쌍구형, 이중구형, 이중 볼형, 유니온 피팅형 | 고무 소재 | EPDM, NBR, BUNA, 네오프렌, VITON, PTFE, 하이팔론 |
|---|---|---|---|
| 플랜지형 | HDG, 전기, 진크 코팅, 스테인리스 스틸 | 평가 | PN10 PN16 PN25 CL150LBS 150# |
| 크기 | 2" (DN50MM) - 144" (DN3600MM) | ||
| 강조하다 | 유니온 이중 구형 고무 확장 관,EPDM 두배 구체 충돌 신축 이음쇠,NBR 고무 확장 관절 |
||
제품 설명

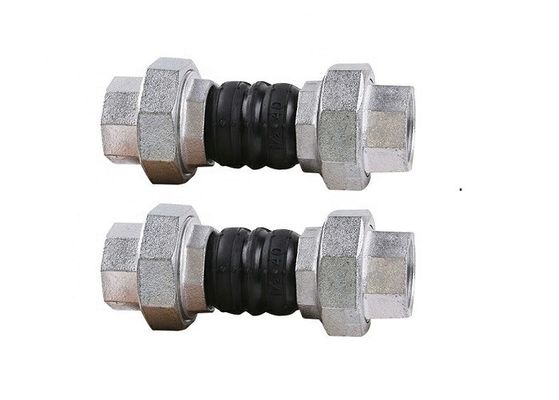

유니온 듀플 스피어 고무 팽창 합동
유연 연결 장치 또는 보상 장치로도 알려진 고무 확장 관절은 움직임, 진동 및 열 확장을 흡수하기 위해 파이프 시스템에서 사용되는 중요한 구성 요소입니다.이 관절 은 탄력성 을 높이고 움직임을 흡수 하는 고무 또는 탄력 물질 으로 만들어집니다, 파이프 및 장비의 손상을 방지하면서 부드럽고 조용한 작동을 보장합니다. 고무 확장 관절은 또한 열 확장 및 수축으로 인한 스트레스를 완화하는 데 도움이됩니다.누출로 이어질 수 있습니다., 균열 또는 조기 마모.
이러한 움직임을 흡수함으로써 전체 시스템의 사용 수명을 연장하고 효율성을 유지하는 데 기여합니다.
유니온 피팅은 파이프 라인을 연장하기 위해 파이프 또는 닛플을 연결하기 위해 NPT, BSPP, BSPT로 힌트 된 파이프 라인을 사용했습니다.
주요 부품의 재료
| 표면 | EPDM, NBR, Hypalon, NR, PTFE |
| 장착 직물 | 나일론 |
| 튜브 | EPDM, NBR, Hypalon, NR, PTFE |
| 장착 반지 | 철강 |
| 플랜지 | 탄소 강철, 스테인리스 강철, 듀플렉스 SS |
공급 범위
| 크기 범위 | DN50-DN800 |
|
|
고무용 PN10 PN16 PN25 |
| PN10, PN16, PN25, PN40, PN64, PN100 |
디자인 압력
| 워크 프레스 (Working Press) | 10 | 16 | 25 |
| 폭발 압력 ((바르) | 30 | 48 | 55 |
| 진공 (mmHg) | 400 | 650 | 750 |
기술/기술 데이터 시트

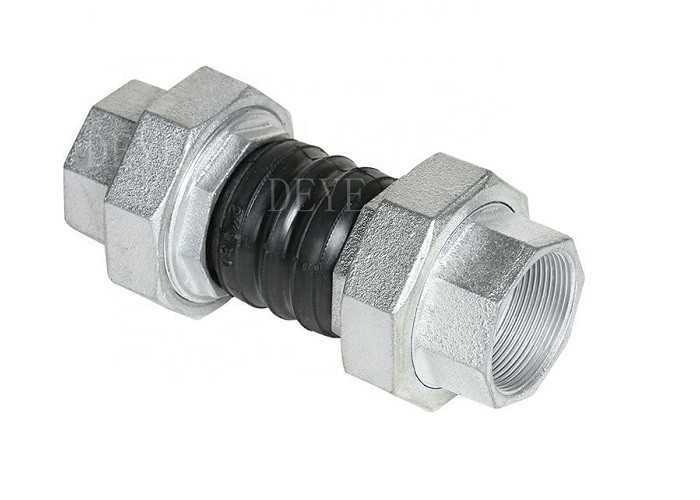

유니언 스크루로 된 고무 결합
필터 피팅과 함께 고무 결합의 차원
| 명목 지름 | 중립 길이 |
이동
|
||||
| DN | NPS | L | 에크스트 | 콤프. | 옆으로. | 각성 |
| 15 | 1/2 | 200 | 5-6 | 22 | 22 | 45인치 |
| 20 | 3/4 | 200 | 5-6 | 22 | 22 | 45° |
| 25 | 1 | 200 | 5-6 | 22 | 22 | 45° |
| 32 | 11/4 | 200 | 5-6 | 22 | 22 | 45인치 |
| 40 | 11/2 | 200 | 5-6 | 22 | 22 | 45° |
| 50 | 2 | 200 | 5-6 | 22 | 22 | 45인치 |
| 65 | 21/2 | 265 | 8-10 | 24 | 24 | 45° |
| 80 | 3 | 285 | 8-10 | 24 | 24 | 45인치 |
특징
흡수축 운동 (확장 및 압축)
축 운동은 공기의 자유 길이의 차원 길이의 변화
길쭉한 축에 평행한 방향
옆 움직임을 흡수합니다.
측면 운동은 펄프의 한 끝에서 다른 끝으로의 상대적 이동으로, 그 길쭉한 축에 세로 방향으로 움직입니다.
각과 회전 움직임을 흡수합니다.
각 운동은 회전 지점으로 향하는 펄스의 경사 축의 회전 이동입니다. 토르션은 회전 지점을 가리킨다.
다른 끝과 비교하여, 펄프의 중앙선에 대해
진동을 줄여
고무 확장 관절은 장비에 의한 진동을 격리하거나 감소시킵니다.
진동이 감소하고 이러한 악영향으로부터 장비를 보호합니다.
음향 송신장
고무 확장 관절은 관절과 짝짓기 플랜지의 철강 고무 인터페이스로 인해 소리의 전송을 억제하는 경향이 있습니다.
고무 관절에 대한 설명서 및 설치 설명서
1확장 결합의 설치는 확장 파이프 건설 도면과 설치 지침에 따라 요구됩니다.
2, 파이프 라인의 확충 관절을 설치
및 확장 관절이 역할을 할 수 있으므로 설정의 방향 및 고정은 기술 정보의 설계 부서와 엄격하게 일치해야합니다.일정한 지원의 원칙, "벨로스 확장 관절 설치 가이드 참조하십시오. "
3, 밸브 확장 관절은 얇은 스테인레스 스틸 판으로 형성됩니다, 그래서 이동, 호스팅 및 용접에서 손실웰드 스프터 및 벨로 손상 기타 이유
4, 설치 전에 제거되어야 하며, 파이프 펄로의 정상적인 이동을 보장하기 위해 외체
5, 흐름 미디어에 대한 확장 관절 요청은 흐름 화살표를 설치해야 합니다
6, 좋은 작동 상태에서 bellows를 만들기 위해,축, 측면, 턴 전송 파이프 설치 오류를 포함하여 변형에 확장 관절을 설치할 수 없습니다
7, 확장 관절 설치, 이동하기 전에 시스템에서 실행 모든 노란색 페인트 제거 고정 나사 손실
8, 직물 섬유 확장 관절은 적당한 사전 압축의 수행에 대한 설비로 인해 팽창 이동에 노출되지 않습니다, 파이프 라인은 기울기 할 수 없습니다,이동 및 축 확장, 그것은 가능한 한 빨리 설치 된 경색에 대한 유연한 보호 반지, 평상시 작동 상태에서
적용:
석유 및 가스, 해수화, 냉각 시스템, 펌프, 화학 공장, 난방, 환기
배공업, 해상 애플리케이션, 물 처리 시설
