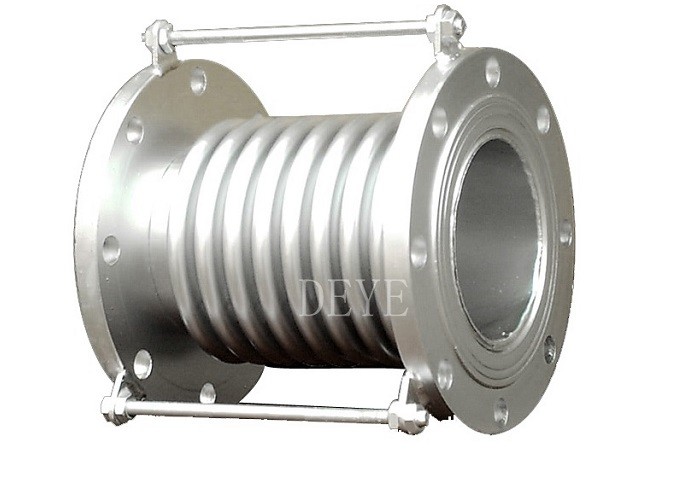

SS 금속 벨로우 확장 관절 CL150 PN16 PN25
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | DEYE |
| 인증 | ISO9001:2015 PED |
| 모델 번호 | DY-RJ-U12 |
| Document | Product Brochure PDF |
| 최소 주문 수량 | 10PCS |
| 가격 | USD2-USD25 each |
| 포장 세부 사항 | 통 box+ 층 나무 상자 또는 carton+ 팔레트 |
| 배달 시간 | 일반적 주문을 위한 20 일, 적재된 항목을 위한 7 일 |
| 지불 조건 | T/T, L/C, D/P |
| 공급 능력 | 1000 PC 한 달 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
SKYPE: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 종류 | 단구형, 쌍구형, 이중구형, 이중 볼형, 유니온 피팅형 | 고무 소재 | EPDM, NBR, BUNA, 네오프렌, VITON, PTFE, 하이팔론 |
|---|---|---|---|
| 플랜지형 | HDG, 전기, 진크 코팅, 스테인리스 스틸 | 평가 | PN10 PN16 PN25 CL150LBS 150# |
| 크기 | 2" (DN50MM) - 144" (DN3600MM) | ||
| 강조하다 | 금속 펄프 확장 융합,SS 풍선 팽창 관절,PN25 아래 관절 확장 |
||
제품 설명
SS METAL BELLOWS CL150 PN16 PN25와 함께 확장 관절
금속 팽창 관절은 파이프 라인, 컨테이너 및 기계의 열 팽창 및 상대적 움직임에 대한 보상 요소입니다.
용도에 따라 하나 이상의 금속 유선 파이프, 양쪽 끝의 연결 장치 및 당기 막대기로 구성됩니다.
이들은 축적, 각적, 측면적 팽창 관절 세 가지 기본 운동 유형에 따라 다릅니다. 팽창 관절은 다양한 분야에서 사용됩니다.
에너지 생산, 종이 제조 산업, 화학 산업, 수처리, 석유 및 천연 가스. 확장 관절을 사용할 수 있습니다.
파이프라인 내의 열 운동이나 진동에 관계없이
크기 범위:
1-48
프로젝트 재료 등급:
탄소강: ST37, Q235, A105
아우스테니틱 스테인리스 스틸: 304 SS, 321 SS, 304L SS, 347 SS, 310 SS, 316 SS, 316L SS, 904L
니켈 합금: 인코넬 600, 인코넬 601, 인코넬 625, 인코올로이 800, 인코올로이 800H, 인코올로이 825, 모넬 400
매일 팽창 관절/금속 팽창 관절의 기술 도면
타입 01 차원
| 크기 | 리플 | 작업 압력 (bar) | 효과적 | 맥스 | 공급된 길이가 ((mm) | ||||||||
| 10 | 16 | 25 | 10 | 16 | 25 | 면적 | 과다 복용 | ||||||
| DN | qty | 축적 보상 (mm) | 압축력 ((N/mm) | (cm)2) | (mm) | 윙크 끝 | 용접된 끝 | ||||||
| 32 | 8 | 20 | 18 | 15 | 26 | 63 | 98 | 16 | 225 | 160 | 250 | 264 | 280 |
| 40 | 8 | 20 | 18 | 15 | 44 | 89 | 106 | 23 | 244 | 164 | 259 | 269 | 289 |
| 50 | 8 | 20 | 18 | 15 | 70 | 70 | 138 | 37 | 259 | 172 | 276 | 282 | 306 |
| 65 | 8 | 26 | 22 | 19 | 44 | 55 | 68 | 55 | 270 | 215 | 294 | 300 | 322 |
| 80 | 8 | 34 | 28 | 25 | 33 | 41 | 54 | 81 | 284 | 240 | 338 | 344 | 366 |
| 100 | 6 | 40 | 35 | 29 | 75 | 93 | 117 | 121 | 304 | 235 | 317 | 323 | 345 |
| 125 | 5 | 38 | 34 | 29 | 59 | 74 | 92 | 180 | 334 | 282 | 314 | 316 | 342 |
| 150 | 5 | 40 | 34 | 29 | 62 | 78 | 97 | 257 | 364 | 282 | 339 | 338 | 367 |
| 200 | 4 | 42 | 38 | 34 | 68 | 78 | 111 | 479 | 442 | 280 | 348 | 348 | 372 |
| 250 | 4 | 59 | 52 | 47 | 42 | 45 | 55 | 769 | 507 | 315 | 379 | 415 | 379 |
| 300 | 4 | 59 | 52 | 47 | 59 | 65 | 71 | 1105 | 562 | 366 | 427 | 466 | 467 |
타입 02 차원
| NPS | 리플 | 작업 압력 (bar) | 효과적 | 맥스 | 공급된 길이가 ((mm) | ||||||||
| 10 | 16 | 25 | 10 | 16 | 25 | 면적 | 과다 복용 | ||||||
| DN | qty | 축적 보상 (mm) | 압축력 ((N/mm) | (cm)2) | (mm) | 윙크 끝 | 용접된 끝 | ||||||
| 32 | 16 | 41 | 36 | 31 | 14 | 32 | 47 | 16 | 225 | 224 | 291 | 316 | 321 |
| 40 | 16 | 41 | 36 | 31 | 22 | 45 | 55 | 23 | 244 | 230 | 304 | 319 | 334 |
| 50 | 16 | 41 | 36 | 31 | 35 | 35 | 70 | 37 | 259 | 240 | 342 | 347 | 372 |
| 65 | 12 | 38 | 34 | 29 | 32 | 40 | 50 | 55 | 270 | 260 | 334 | 340 | 362 |
| 80 | 10 | 49 | 43 | 38 | 21 | 26 | 33 | 81 | 284 | 270 | 368 | 374 | 390 |
| 100 | 10 | 64 | 57 | 49 | 40 | 50 | 63 | 121 | 304 | 305 | 381 | 387 | 409 |
| 125 | 9 | 66 | 58 | 50 | 36 | 45 | 56 | 180 | 334 | 382 | 386 | 388 | 414 |
| 150 | 8 | 64 | 54 | 46 | 51 | 59 | 65 | 257 | 364 | 356 | 399 | 402 | 427 |
| 200 | 6 | 59 | 53 | 48 | 52 | 58 | 78 | 479 | 442 | 340 | 402 | 402 | 426 |
| 250 | 6 | 87 | 79 | 71 | 35 | 39 | 47 | 769 | 507 | 393 | 459 | 493 | 399 |
| 300 | 6 | 87 | 79 | 71 | 37 | 41 | 45 | 1105 | 562 | 464 | 525 | 564 | 565 |
금속 팽창 관절은 일반적으로 어떤 응용 분야에 사용됩니다?
금속 풍선과 팽창 관절은 일반적으로 다양한 응용 분야에서 사용되며 파이프 라인 및 장비의 열 팽창, 진동, 오차 및 기타 유형의 움직임을 보상합니다.다음은 금속 풍선 및 팽창 관절에 대한 몇 가지 일반적인 응용 프로그램입니다:
•HVAC 시스템: 열, 환기,온도 및 압력 변화로 인한 열 확장 및 수축을 흡수하는 HVAC 시스템.
•항공우주산업
석유화학 산업
•전력 생산
•의료 장비
•자동차 산업
•반도체 산업: 반도체 산업에서는 진공 방과 다른 장비의 움직임과 진동을 보완하기 위해 금속 발광과 팽창 관절이 사용됩니다.
제 특정 응용 프로그램에 적합한 금속 확장 관절을 선택하는 방법?
금속 펄로와 확장 관절에 적합한 재료를 선택하는 것은 특정 산업 응용 분야에서 내구성과 신뢰성을 보장하는 데 중요합니다.자료 를 선택 할 때 고려 해야 할 몇 가지 요인 들 은 다음 과 같다:
- 온도: 소재는 적용되는 온도 범위를 견딜 수 있어야합니다. 다른 재료에는 다른 온도 제한이 있습니다.따라서 예상 온도 범위를 감당할 수 있는 재료를 선택하는 것이 중요합니다..
- 부식 저항성: 부식 물질이 존재하는 산업에서는 부식 저항성 물질을 선택하는 것이 중요합니다.스테인레스 스틸 과 인코넬 같은 재료 는 부식 저항성 특성 때문 에 자주 사용 된다.
- 압력: 재료는 적용 된 압력에 견딜 수 있어야합니다. 다른 재료는 다른 압력 등급을 가지고 있습니다.따라서 기대되는 압력 범위를 감당할 수 있는 재료를 선택하는 것이 중요합니다..
- 유연성: 재료는 응용 프로그램에서 움직임과 진동을 수용하기에 충분히 유연해야합니다. 인코넬 및 티타늄과 같은 재료는 높은 유연성으로 종종 사용됩니다.
- 비용: 소재의 비용은 특정 산업 용도에 따라 고려되어야합니다. 일부 재료는 다른 것보다 비싸습니다.그래서 그것은 응용에 대한 비용 효율적인 재료를 선택하는 것이 중요합니다.
특정 산업용 용품에 가장 적합한 재료를 결정하기 위해 금속 풍선 및 확장 결합의 제조자 또는 공급자와 상담하는 것이 중요합니다.그들은 그 분야에서 전문 지식과 경험을 바탕으로 지침과 권고를 제공할 수 있습니다..
벨로우 시스템 엔지니어링 및 기술 판매 직원은 귀하의 응용 프로그램에 따라 올바른 재료 선택에 도움을 줄 수 있습니다.
특징
흡수축 운동 (확장 및 압축)
축 운동은 공기의 자유 길이의 차원 길이의 변화
길쭉한 축에 평행한 방향
옆 움직임을 흡수합니다.
측면 운동은 펄프의 한 끝에서 다른 끝으로의 상대적 이동으로, 그 길쭉한 축에 세로 방향으로 움직입니다.
각과 회전 움직임을 흡수합니다.
각 운동은 회전 지점으로 향하는 펄스의 경사 축의 회전 이동입니다. 토르션은 회전 지점을 가리킨다.
다른 끝과 비교하여, 펄프의 중앙선에 대해
진동을 줄여
고무 확장 관절은 장비에 의한 진동을 격리하거나 감소시킵니다.
진동이 감소하고 이러한 악영향으로부터 장비를 보호합니다.
음향 송신장
고무 확장 관절은 관절과 짝짓기 플랜지의 철강 고무 인터페이스로 인해 소리의 전송을 억제하는 경향이 있습니다.
고무 관절에 대한 설명서 및 설치 설명서
1확장 결합의 설치는 확장 파이프 건설 도면과 설치 지침에 따라 요구됩니다.
2, 파이프 라인의 확충 관절을 설치
및 확장 관절이 역할을 할 수 있으므로 설정의 방향 및 고정은 기술 정보의 설계 부서와 엄격하게 일치해야합니다.일정한 지원의 원칙, "벨로스 확장 관절 설치 가이드 참조하십시오. "
3, 밸브 확장 관절은 얇은 스테인레스 스틸 판으로 형성됩니다, 그래서 이동, 호스팅 및 용접에서 손실웰드 스프터 및 벨로 손상 기타 이유
4, 설치 전에 제거되어야 하며, 파이프 펄로의 정상적인 이동을 보장하기 위해 외체
5, 흐름 미디어에 대한 확장 관절 요청은 흐름 화살표를 설치해야 합니다
6, 좋은 작동 상태에서 bellows를 만들기 위해,축, 측면, 턴 전송 파이프 설치 오류를 포함하여 변형에 확장 관절을 설치할 수 없습니다
7, 확장 관절 설치, 이동하기 전에 시스템에서 실행 모든 노란색 페인트 제거 고정 나사 손실
8, 직물 섬유 확장 관절은 적당한 사전 압축의 수행에 대한 설비로 인해 팽창 이동에 노출되지 않습니다, 파이프 라인은 기울기 할 수 없습니다,이동 및 축 확장, 그것은 가능한 한 빨리 설치 된 경색에 대한 유연한 보호 반지, 평상시 작동 상태에서
적용:
석유 및 가스, 해수화, 냉각 시스템, 펌프, 화학 공장, 난방, 환기
배공업, 해상 애플리케이션, 물 처리 시설
폐수, 위생관리관리관리관리관리관리관리관리관리관리관리관리관리관리관리관리관리관리관리관리관리관리관리관리관리관리관리관리관리관리관리관리관리
