식품 등급 DN50-DN800의 PTFE 합성 확장 고무
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | DEYE |
| 인증 | ISO9001:2015 PED |
| 모델 번호 | DY-RJ-U14 |
| Document | Product Brochure PDF |
| 최소 주문 수량 | 10PCS |
| 가격 | USD2-USD25 each |
| 포장 세부 사항 | 통 box+ 층 나무 상자 또는 carton+ 팔레트 |
| 배달 시간 | 일반적 주문을 위한 20 일, 적재된 항목을 위한 7 일 |
| 지불 조건 | T/T, L/C, D/P |
| 공급 능력 | 1000 PC 한 달 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
SKYPE: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 종류 | 단구형, 쌍구형, 이중구형, 이중 볼형, 유니온 피팅형 | 고무 소재 | EPDM, NBR, BUNA, 네오프렌, VITON, PTFE, 하이팔론 |
|---|---|---|---|
| 플랜지형 | HDG, 전기, 진크 코팅, 스테인리스 스틸 | 평가 | PN10 PN16 PN25 CL150LBS 150# |
| 크기 | 2" (DN50MM) - 144" (DN3600MM) | ||
| 강조하다 | PTFE 관절 확장 고무,DN50 관절 확장 고무,DN800 고무 관절 확장 |
||
제품 설명

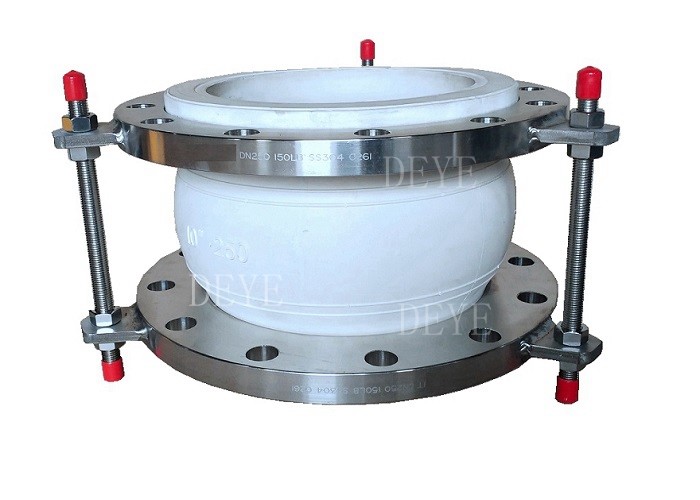

식품 등급 DN50-DN800의 PTFE 합성 확장 고무
우리의 PTFE 확장 관절은 합성 물질인 폴리테트라플루로 에틸렌으로 만들어집니다. 비 반응 물질은 파이프 라인에서 널리 사용됩니다.
화학 제조 산업에서 부식 물질에 대한 보호 물질로 작용합니다.
또한 PTFE 폴리테트라플루로에틸렌은 고무보다 표면 마찰이 적어 PTFE 튜브를 사용하여 흐름을 향상시킬 수 있습니다.
고무는 극한의 온도에서 분해되기 쉽지만, PTFE는 높은 온도 내성을 가지고 있어 모든 종류의 산업에 적합합니다.
PTFE 라인어는 전달되는 유체에 대한 주요 피부로 작용하며 고무 또는 금속 확장 관절의 몸은
PTFE는 또한 금속 관절을 유지함으로써 부식으로부터 추가 보호를 제공합니다.
액체를 금속 회전선에서 멀리
주요 부품의 재료
| 표면 | EPDM, NBR, Hypalon, NR, PTFE |
| 장착 직물 | 나일론 |
| 튜브 | EPDM, NBR, Hypalon, NR, PTFE |
| 장착 반지 | 철강 |
| 플랜지 | 탄소 강철, 스테인리스 강철, 듀플렉스 SS |
공급 범위
| 크기 범위 | DN50-DN800 |
|
|
고무용 PN10 PN16 PN25 |
| PN10, PN16, PN25, PN40, PN64, PN100 |
디자인 압력
| 워크 프레스 (Working Press) | 10 | 16 | 25 |
| 폭발 압력 ((바르) | 30 | 48 | 55 |
| 진공 (mmHg) | 400 | 650 | 750 |
기술/기술 데이터 시트
구형 단일 구형 고무 확장 관절
PN16 고무 관절의 차원
| 명목 지름 DN |
길이 L ((mm)
|
볼트 n |
플랜지 홀 디아. |
볼트 원의 다이아
|
축 이동량 (mm) |
측면 이동
|
기울기 각
|
|||
| (mm) | (중) | 스트레치 | 콤프재발 | |||||||
| 32 | 11/4 | 95 | 4 | 17.5 | 100 | 6 | 9 | 9 | 15° | |
| 40 | 11/2 | 95 | 4 | 17.5 | 110 | 6 | 10 | 9 | 15° | |
| 50 | 2 | 105 | 4 | 17.5 | 125 | 7 | 10 | 10 | 15° | |
| 65 | 21/2 | 115 | 4 | 17.5 | 145 | 7 | 13 | 11 | 15° | |
| 80 | 3 | 135 | 130 | 8 | 17.5 | 160 | 8 | 15 | 12 | 15° |
| 100 | 4 | 150 | 135 | 8 | 17.5 | 180 | 10 | 19 | 13 | 15° |
| 125 | 5 | 165 | 160 | 8 | 17.5 | 210 | 12 | 19 | 14 | 15° |
| 150 | 6 | 180 | 185 | 8 | 22 | 240 | 12 | 20 | 22 | 15° |
| 200 | 8 | 190 | 200 | 8 | 22 | 295 | 16 | 25 | 22 | 15° |
| 250 | 10 | 230 | 240 | 12 | 22 | 350 | 16 | 25 | 22 | 15° |
| 300 | 12 | 245 | 260 | 12 | 22 | 400 | 16 | 25 | 22 | 15° |
| 350 | 14 | 265 | 16 | 26 | 460 | 16 | 25 | 22 | 15° | |
| 400 | 16 | 265 | 16 | 26 | 515 | 16 | 25 | 22 | 15° | |
| 450 | 18 | 265 | 20 | 26 | 565 | 16 | 25 | 22 | 15° | |
| 500 | 20 | 265 | 20 | 30 | 620 | 16 | 25 | 22 | 15° | |
| 600 | 24 | 265 | 20 | 26 | 725 | 16 | 25 | 22 | 15° | |
| 700 | 28 | 260 | 24 | 30 | 810 | 16 | 25 | 22 | 10° | |
| 800 | 32 | 260 | 24 | 30 | 920 | 16 | 25 | 22 | 10u | |
| 900 | 36 | 260 | 24 | 30 | 1020 | 16 | 25 | 22 | 10w | |
| 1000 | 40 | 260 | 28 | 30 | 1120 | 16 | 25 | 22 | 10° | |
150LBS 고무 관절의 크기
| 명목 지름 DN | 길이 L ((mm) | b | 제1항 볼트 |
플랜지 구멍의 디아 | 볼트 서클의 디아 | 축 이동 | 측면 이동 | 기울기 각 | |||
|
mm |
|||||||||||
| (mm) | L1 | L2 | 펴기 | 압축 | |||||||
| 25 | 1 | 152 | 130 | 14 | 4 | 16 | 79.4 | +95 | 13 | ±13 | ±15° |
| 32 | 1 1/4 | 152 | 130 | 16 | 4 | 16 | 89 | +95 | 13 | ±13 | ±15° |
| 40 | 1-1/2 | 152 | 130 | 16 | 4 | 16 | 98.5 | +95 | -13 | ±13 | ±15" |
| 50 | 2 | 152 | 130 | 16 | 4 | 19 | 121 | +95 | 13 | ±13 | ±15" |
| 65 | 2-1/2 | 152 | 130 | 18 | 4 | 19 | 139.5 | +95 | -13 | ±13 | ±15 |
| 80 | 3 | 152 | 130 | 18 | 4 | 19 | 153 | +95 | -13 | ±13 | ±15° |
| 100 | 4 | 152 | 130 | 18 | 8 | 19 | 190 | +95 | 16 | ±13 | ±15° |
| 125 | 5 | 152 | 130 | 20 22 |
8 | 22.5 | 216 | +95 | -16 | ±13 | ±15° |
| 150 | 6 | 152 | 130 | 8 | 22.5 | 242 | +95 | -16 | ±13 | ±15° | |
| 200 | 8 | 152 | 130 | 22 | 8 | 22.5 | 298 | +95 | -16 | ±13 | ±15° |
| 250 | 10 | 203 | 130 | 24 | 12 | 25.5 | 362 | +13 | 16 | ±19 | ±15° |
| 300 | 12 | 203 | 130 | 24 | 12 | 25.5 | 432 | +13 | 19 | ±19 | ±15° |
| 350 | 14 | 203 | 200 | 26 | 12 | 28.5 | 476 | +13 | -19 | ±19 | ±15° |
| 400 | 16 | 203 | 200 | 28 | 16 | 28.5 | 540 | +13 | -19 | ±19 | ±15° |
| 450 | 18 | 203 | 200 | 30 | 16 | 32 | 578 | +13 | -19 | ±19 | ±15° |
| 500 | 20 | 203 | 200 | 30 | 20 | 32 | 634 | +13 | -19 | ±19 | ±15° |
| 600 | 24 | 254 | 260 | 32 | 20 | 35 | 749.5 | +13 | -19 | ±19 | ±15° |
| 800 | 32 | 254 | 260 | 36 | 24 | 30 | 920 | +13 | -19 | ±19 | ±15° |
특징
흡수축 운동 (확장 및 압축)
축 운동은 공기의 자유 길이의 차원 길이의 변화
길쭉한 축에 평행한 방향
옆 움직임을 흡수합니다.
측면 운동은 펄프의 한 끝에서 다른 끝으로의 상대적 이동으로, 그 길쭉한 축에 세로 방향으로 움직입니다.
각과 회전 움직임을 흡수합니다.
각 운동은 회전 지점으로 향하는 펄스의 경사 축의 회전 이동입니다. 토르션은 회전 지점을 가리킨다.
다른 끝과 비교하여, 펄프의 중앙선에 대해
진동을 줄여
고무 확장 관절은 장비에 의한 진동을 격리하거나 감소시킵니다.
진동이 감소하고 이러한 악영향으로부터 장비를 보호합니다.
음향 송신장
고무 확장 관절은 관절과 짝짓기 플랜지의 철강 고무 인터페이스로 인해 소리의 전송을 억제하는 경향이 있습니다.
고무 관절에 대한 설명서 및 설치 설명서
1확장 결합의 설치는 확장 파이프 건설 도면과 설치 지침에 따라 요구됩니다.
2, 파이프 라인의 확충 관절을 설치
및 확장 관절이 역할을 할 수 있으므로 설정의 방향 및 고정은 기술 정보의 설계 부서와 엄격하게 일치해야합니다.일정한 지원의 원칙, "벨로스 확장 관절 설치 가이드 참조하십시오. "
3, 밸브 확장 관절은 얇은 스테인레스 스틸 판으로 형성됩니다, 그래서 이동, 호스팅 및 용접에서 손실웰드 스프터 및 벨로 손상 기타 이유
4, 설치 전에 제거되어야 하며, 파이프 펄로의 정상적인 이동을 보장하기 위해 외체
5, 흐름 미디어에 대한 확장 관절 요청은 흐름 화살표를 설치해야 합니다
6, 좋은 작동 상태에서 bellows를 만들기 위해,축, 측면, 턴 전송 파이프 설치 오류를 포함하여 변형에 확장 관절을 설치할 수 없습니다
7, 확장 관절 설치, 이동하기 전에 시스템에서 실행 모든 노란색 페인트 제거 고정 나사 손실
8, 직물 섬유 확장 관절은 적당한 사전 압축의 수행에 대한 설비로 인해 팽창 이동에 노출되지 않습니다, 파이프 라인은 기울기 할 수 없습니다,이동 및 축 확장, 그것은 가능한 한 빨리 설치 된 경색에 대한 유연한 보호 반지, 평상시 작동 상태에서
적용:
석유 및 가스, 해수화, 냉각 시스템, 펌프, 화학 공장, 난방, 환기
배공업, 해상 애플리케이션, 물 처리 시설
폐수, 위생관리관리관리관리관리관리관리관리관리관리관리관리관리관리관리관리관리관리관리관리관리관리관리관리관리관리관리관리관리관리관리관리관리
