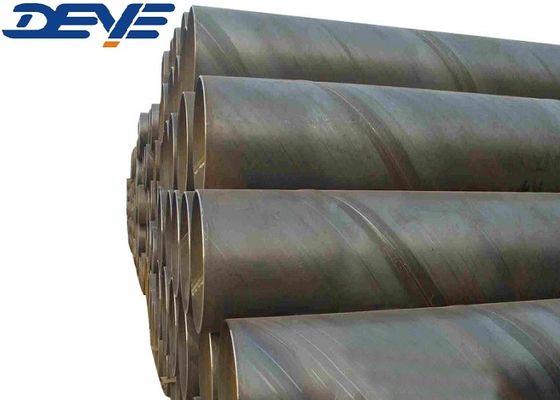

탄소 강철 SAW 용접 파이프 A53GR.B,API 5L GR.B API 5LX42, X52
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | DEYE |
| 인증 | ISO9001:2015 CE |
| 모델 번호 | DY-SP-C10 |
| Document | Product Brochure PDF |
| 최소 주문 수량 | 5 톤 |
| 가격 | USD600/ each ton |
| 포장 세부 사항 | 나무 상자, 팔레트가 급히 나가 또는 요구조건이 고객들로서 있습니다 |
| 배달 시간 | 일반적 주문, 스톡 규격을 위한 7 일을 위한 30 일 |
| 지불 조건 | 전신환, D/P (지급도 조건), L/C (신용장) |
| 공급 능력 | 매달 동안 1000 톤 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
SKYPE: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 표준 | ASME B36.19M, DIN, GOST | 소재 | API 5L GR.B, 등급 X42, X46, X52, X60, X65, X70, |
|---|---|---|---|
| 크기 | 1/2" (DN15)-24" (DN600) SMLS 12" (DN200)-88" (DN2200) 용 | 종류 | 무봉강관, 용접관, ERW관, SAW관, FAW관 |
| 강조하다 | ERW 매듭 없는 및 용접 된 파이프,SWA 매듭 없는 및 용접 된 파이프,304L 수직 파이프 |
||
제품 설명
탄소 강철 SAW 용접 파이프 A53GR.B,API 5L GR.B API 5LX42, X52
철강 파이프잠수弧 용접 철강 파이프 (submerged arc welding steel pipe) 의 약자이며, 길쭉한 잠수弧 용접 철강 파이프 (longitudinal submerged arc welding steel pipe, LSAW steel pipe) 와 나선형 잠수弧 용접 철강 파이프 (spiral submerged arc welding steel pipe, SSAW steel pipe) 로 분류할 수 있다.SAW는 강철의 잠수 활 용접을 사용하는 제조 공정입니다., 이 과정은 높은 전류 밀도를 생성하여 플럭스 레이어가 빠르게 열을 잃지 않도록하고 용접 지역에 집중됩니다. 일반적으로 사용되는 표준은 API 5L입니다.
고품질, 높은 생산 효율, 활과 연기의 잠수 활 용접 파이프의 몇 가지 특징은 압력 용기, 파이프 제조, 빔,저압 유체철강공장
ERW 철강 파이프전기 저항 용접 철강 파이프의 약자입니다. 그것은 원형 튜브로 롤링 된 특정 크기 스트립 철강을 고 주파수 용접으로 용접하고 직접 縫 welded 철강 파이프입니다.ERW는 높은 효율의 특징을 가지고 있습니다., 저렴한 비용, 재료 절약 및 쉬운 자동화, 그것은 항공, 항공우주, 에너지, 전자, 자동차,가벼운 산업 및 다른 산업 부문은 용접 과정의 중요한 링크입니다..
제품 정보/상품 설명/기본 정보/특정
| 이름 | 탄소 강철 SAW 용접 파이프 A53GR.B,API 5L GR.B API 5LX42, X52 |
| 종류 | SAW 파이프, LSAW 파이프, SSAW 파이프, ERW 파이프, 용접 파이프/ 톱니 없는 탄소 강철 보일러 파이프, 톱니 없는 산업 파이프, 스테인레스 스틸 파이프, 스테인레스 스틸 파이프 |
| 크기 | 보기 파이프 OD 219-3200MM ERW 파이프 OD 21.3-219MM |
| 두께 |
두께 5mm~30mm의 톱 파이프
ERW 파이프의 두께 범위는 2mm-200mm입니다 사용자 정의를 받아
시무스 파이프 두께: SCH5S, SCH10S SCH10 SCH20 SCH30 STD SCH40S, SCH40, SCH80S, SCH80, SCH60 XS SCH100 SCH120S SCH120 SCH140 SCH160 XXS |
| 길이 |
단일 무작위 길이/중심 무작위 길이/결정 길이 5m-14m,58m, 6m, 10m, 12m, 12m 사용자 정의를 받아 |
| 표면 처리 |
표면이 노크, 색칠 검은색, 래크, 젤리화, 3PE PP/EP/FBE 경화 방지 코팅 스테인리스 스틸, 표면이 산성 파크링 또는 닦은 |
| 소재 |
* ASTM A53, A106, A210, A252, A333 등 * API5L X42, API5L X46, API5L X52, API5L X60, API5L X65, API5L X70 등 * JIS STPG42, G3454, G3456 등 * 독일 St37, St42, St45, St52, DIN1626, DIN17175 중국어 20#, Q345, 16Mn 등 P1,P2,P5,P9,P11,P12,P22,P91,P92,15CrMO,Cr5Mo,10CrMo910,12CrMo,13CrMo44,30CrMo,A333 GR1GR.3GR.6GR.7등등 |
| 표준 |
AASME, ASTM, MSS, JIS, DIN, EN * 미국 ASME B36.10M, ASTM, API 5L, API 5CT * 일본 JIS * 독일 DIN * 중국 GB * BS 표준 |
| 연결 종료 | 평평한 끝/비벨, 양쪽 끝에 플라스틱 뚜?? 으로 보호, 정사각형, 갈라진, 힌트 및 결합. |
| 신청서 | 석유, 화학, 에너지, 가스, 금속, 조선, 건설 등 |
| 운송물 | 20GP/40GP 컨테이너, 느슨한 컨테이너 LCL; 대용량 선박, 상면 열린 컨테이너 |
기술/기술 데이터 시트일반 소재의 종류
| A53 화학 성분 및 기계적 특성 | ||||||||||||||
| 표준 | 등급 | 화학 성분 최대 % | 기계적 특성 | |||||||||||
| C | 네 | 원 | P | S | 큐 | 니 | 모 | Cr | V | 팽창 강도 (Mpa) | 양력 강도 (Mpa) | 연장 (%) | ||
| ASTM A53 | A | 0. 25 | / | 0.95 | 0.05 | 0.1 | 0.4 | 0.4 | 0.2 | 0.4 | 0.08 | ≥330 | ≥205 | ≥ 29. 5 |
| B | 0.3 | / | 1.2 | 0.05 | 0.1 | 0.4 | 0.4 | 0.2 | 0.4 | 0.08 | ≥415 | ≥ 240 | ≥295 | |
| API 5L 화학 성분 및 기계적 특성 PSL 1: | |||||||||
| 클래스 와 분류 | 화학 성분 | 기계적 특성 | |||||||
| C (최대) | Mn (최대) | P (최대) | S (최대) | 팽창 강도 (분) | 양력 강도 (분) | ||||
| PSI | MPa | p i | MPa | ||||||
| A25 | CL I | 0.21 | 0. 60 | 0030 | 0030 | 45000 | 310 | 25000 | 172 |
| Cl n | 0. 21 | 0. 60 | 0030 | 0030 | |||||
| A | 0. 22 | -0.90 | 0030 | 0030 | 48000 | 331 | 30000 | 207 | |
| B | 0. 28 | 1.20 | 0030 | 0030 | 60000 | 414 | 35000 | 241 | |
| X42 | 0. 28 | 1.30 | 0030 | 0030 | 60000 | 414 | 42000 | 290 | |
| X46 | 0. 28 | 1.40 | 0030 | 0030 | 63000 | 434 | 46000 | 317 | |
| X52 | 0. 28 | 1.40 | 0030 | 0030 | 66000 | 455 | 52000 | 359 | |
| X56 | 0. 28 | 1.40 | 0030 | 0030 | 71000 | 490 | 56000 | 386 | |
| X60 | 0. 28 | 1.40 | 0030 | 0030 | 75000 | 517 | 60000 | 414 | |
| X65 | 0. 28 | 1.40 | 0030 | 0030 | 77000 | 531 | 65000 | 448 | |
| X70 | 0. 28 | 1.40 | 0030 | 0030 | 82000 | 565 | 70000 | 483 | |
| API 5L 화학 성분 및 기계적 특성 PSL 2: | ||||||||||||
|
클래스 그리고 Sort |
화학 성분 | 기계적 특성 | ||||||||||
| C (최대) | Mn (최대) | P (최대) | S (최대) |
팽창 강도 (분) |
팽창 강도 (최대) |
생산력 (Mln) |
생산력 (최대) |
|||||
| Psi | MPa | Psi | MPa | Psi | MPa | Psi | MPa | |||||
| B | 0. 24 | 1.20 | 0025 | 0015 | 60000 | 414 | 11000 | 758 | 35000 | 241 | 65000 | 758 |
| X42 | 0. 24 | 1.30 | 0025 | 0.015 | 60000 | 414 | 11000 | 758 | 42000 | 290 | 72000 | 758 |
| X46 | 0. 24 | 1.40 | 0025 | 0.015 | 63000 | 434 | 11000 | 758 | 46000 | 317 | 76000 | 758 |
| X52 | 0. 24 | 1.40 | 0025 | 0015 | 66000 | 455 | 11000 | 758 | 52000 | 359 | 77000 | 758 |
| X56 | 0. 24 | 1.40 | 0025 | 0015 | 71000 | 490 | 11000 | 758 | 56000 | 386 | 79000 | 758 |
| X60 | 0. 24 | 1.40 | 0025 | 0.015 | 75000 | 517 | 11000 | 758 | 60000 | 414 | 82000 | 758 |
| X65 | 0. 24 | 1.40 | 0025 | 0.015 | 77000 | 531 | 11000 | 758 | 65000 | 448 | 87000 | 758 |
| X70 | 0. 24 | 1.40 | 0025 | 0.015 | 82000 | 565 | 11000 | 758 | 70000 | 483 | 90000 | 758 |
| X80 | 0. 24 | 1.40 | 0.025 | 0015 | 90000 | 621 | 12000 | 827 | 80000 | 552 | 100000 | 827 |
차원 설계
과다... 외부 지름
ID... 내부 지름
WT... 벽 두께
L... 길이
최소한의 벽 두께가 요구되는 경우 양쪽에서만 변경이 허용됩니다.
부트 용접 끝
ANSI / ASME B16.25-2007
그림 4 GTAW 루트 패스의 웰드 베블 세부 사항 [WT > 3mm (0,12 in.) ~ 10mm (0,38 in.), 포함]
일반 참고:
a) 이 세부 사항은 nominal 두께가 3mm 이상인 뿌리 통과의 가스 텅프렌 아크 용접 (GTAW) 에 적용됩니다.
b) 선형 차이는 밀리미터이며 인치 값은 괄호로 표시됩니다.
직선 의 요구 사항
탕다르 파이프 및 튜브는 눈에 정렬되어 제공됩니다.
직선에서 허용되는 오차는 구매자와 파이프 사이에 합의 될 수 있습니다.
제조사: 직선에서 허용되는 최대 오차는
측정 길이 L를 표시해야 합니다. 예를 들어 1mm/1000mm
특기성
E는 최대와 최소의 절반의 차이입니다
벽 두께 (WT) 값은 하나의 가로 절단에서
밀리미터:
그러나 eccentricity는 이 가로 세로의 평균 벽 두께의 비율로 표현됩니다.
내부와 외부의 평균 지름
D0은 모든 파이프 또는 파이프에서 가장 작은 및 가장 큰 튜브 지름 사이의 수학적 평균입니다
둘레. 최소한의 벽 두께가 필요한 경우 + 측면에서만 변이 허용됩니다.
타원성
O는 모든 튜브 둘레의 최대와 최소 지름의 차이입니다.
평균 지름의 비율로 이것은:
타원성은 특기성과 혼동해서는 안 됩니다.
톱 파이프 제조 과정
SAW 철강 파이프의 전체 이름은 잠수 아크 용접 철강 파이프입니다. 그것은 용접 지역에서 잠수 아크 용접 공정으로 제조 된 철강 파이프입니다.잠수 활 용접은 높은 용접 품질의 특성을 가지고 있습니다, 높은 생산 효율성, 활광이 없으며 연기와 먼지가 거의 없습니다. 잠수 활 용접 철강 파이프는 압력 용기, 파이프 피팅 제조, 빔 및 기둥에 널리 사용됩니다.저압 유체, 그리고 철강 구조 공학.
적용/이용
나선 용접 철강 파이프는 석유, 천연가스, 물 및 다른 연화성 및 불화성 액체 운송 및 유통 파이프 라인에서 널리 사용됩니다.건설용 철강 구조물 및 다른 일반 용도.
FAQ: 질문 및 답변
Q: ERW 파이프와 SAW 파이프의 차이점은 무엇입니까?
ERW 파이프
전기 저항 용접 파이프라고도 알려진 ERW 파이프는 평평한 철을 튜브 모양으로 롤링하여 만들어집니다. 가장자리는 열리고 함께 압력을 가하여 용접을 만듭니다.그 결과 된 용접 은 거의 꿰매지 않는다, ERW 파이프가 높은 정밀도와 원활한 완공이 필요한 응용 프로그램에 이상적입니다. ERW 파이프는 일반적으로 건물 구조, 기계 및 자동차 산업에서 사용됩니다.
ERW 파이프 의 장점
ERW 파이프는 SAW 파이프보다 저렴합니다.
그 들 은 제조 가 더 쉬우며 표면 이 더 부드럽다.
ERW 파이프는 다양한 용도로 사용될 수 있습니다.
ERW 파이프의 단점
ERW 파이프는 SAW 파이프에 비해 압력을 견딜 수 있는 능력이 낮습니다.
그들은 SAW 파이프보다 약한 용접을 가지고 있습니다.
ERW 파이프는 더 썩을 수 있습니다.
SAW 파이프
잠수弧 용접 파이프로도 알려진 SAW 파이프는 용접을 만들기 위해 압력 아래로 철판 또는 코일의 가장자리를 가열하여 만들어집니다.SAW 파이프 는 일반적으로 석유 및 가스 산업 에서 육상 및 해상 굴착 현장 에서 석유 및 가스를 운송 하기 위해 사용 됩니다..
SAW 파이프 의 장점
SAW 파이프는 ERW 파이프에 비해 압력을 견딜 수 있는 능력이 높습니다.
그들은 ERW 파이프보다 더 강한 용접을 가지고 있습니다.
SAW 파이프 는 찌질 가능성 이 적다.
SAW 파이프 의 단점
SAW 파이프는 ERW 파이프보다 비싸다.
제조하기가 더 어렵고 표면 완성도도 더 거칠다.
SAW 파이프는 주로 석유 및 가스 분야에서 사용되며 다른 산업에 더 적합 할 수 있습니다.
ERW 파이프 사용
ERW 파이프는 부드러운 표면 마무리 및 정확한 차원을 필요로하는 응용 프로그램에 이상적입니다. 그들은 또한 낮은 압력 용량과 예산을 필요로하는 프로젝트에 적합합니다.ERW 파이프는 일반적으로 건물 구조에서 사용됩니다., 기계 및 자동차 산업.
SAW 파이프 사용
SAW 파이프는 더 높은 압력 용량과 더 강한 용접이 필요한 프로젝트에 이상적입니다. 그들은 일반적으로 석유와 가스를 운송하는 파이프 라인으로 석유와 가스 분야에서 사용됩니다.석유 및 가스 프로젝트에 참여하고 있으며 파이프가 부식으로부터 보호되고 싶다면, 당신의 SAW 파이프에 융합 결합 에록시 코팅을 고려
질문: 매듭 없는 파이프의 용도는 얼마입니까?
A: API 5L /A106GR.B 매듭없는 파이프의 차원 허용.
1외부 지름이 2 3/8 인치 (60.3 mm) 미만인 경우, 파이프 몸의 지름 허용값은 +/- 0.5 mm입니다. 파이프 끝은 +/- 0.5 mm입니다. 파이프 몸의 원형성 허용값은 0.9 mm (0.036 in), 파이프 끝은 0.6 mm (0.6 mm) 입니다.024mm).
2. 2 3/8 in (60.3) 에서 24 in (610 mm) 이거나 그 이상의 OD를 위해, 파이프 본체의 (지름 허용) 는 +/- 0.0075D, 파이프 끝 +/- 0.005D이지만 최대 +/-1.6 mm (0.063mm) 이다.
파이프 몸의 둥글기 허용도 ≤0.015D, 파이프 끝 ≤0.01D
(제공자와 고객과 합의한 경우 더 엄격한 허용값이 적용될 수 있습니다.)
3벽 두께를 위해
4mm 이하 (0 0157 in), 허용도 +0.6 (0.024 mm), -0.5 mm (0.020 in);
API 5L 매듭없는 철강 파이프 두께 4mm에서 10mm (0.394 in) 에서 +0.150t, -0.125t;
API 매듭없는 파이프 두께 10mm ~ 25mm (0.984 in), +/- 0.125t
벽 두께≥25mm, +3.7mm 또는 +0.1t (더 큰 경우) 및 -3.0mm (0.120 in) 또는 -0.1t (더 큰 경우).
t 두께,
4직선, 최대 전체 길이, 용도 최대 0.15%의 길이.
5직선, 파이프 끝의 최대 오차는 ≤0.3mm /m입니다.
6길이는 일반용 +/- 200mm, 특수용 +/- 25.4mm입니다.
