HDG 무선 용접 파이프 PE BE BSPT NPT로 열로 담긴
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | DEYE |
| 인증 | ISO9001:2015 CE |
| 모델 번호 | DY-SP-C07 |
| Document | Product Brochure PDF |
| 최소 주문 수량 | 5 톤 |
| 가격 | USD600/ each ton |
| 포장 세부 사항 | 나무 상자, 팔레트가 급히 나가 또는 요구조건이 고객들로서 있습니다 |
| 배달 시간 | 일반적 주문, 스톡 규격을 위한 7 일을 위한 30 일 |
| 지불 조건 | 전신환, D/P (지급도 조건), L/C (신용장) |
| 공급 능력 | 매달 동안 1000 톤 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
SKYPE: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 표준 | ASME B36.19M, DIN, GOST | 소재 | SS316/SS316L, SS304/304L, SAF2507, SAF2205, UNS31803, UNS32750, 904L, INCONEL625 |
|---|---|---|---|
| 크기 | 1/2" (DN15)-24" (DN600) SMLS 12" (DN200)-88" (DN2200) 용 | 종류 | 무봉강관, 용접관, ERW관, SAW관, FAW관 |
| 강조하다 | 냉금진크 무선 용접 파이프,톱니없이 용접 된 파이프 ASME B36.19M,GOST 진열 철강 파이프 |
||
제품 설명

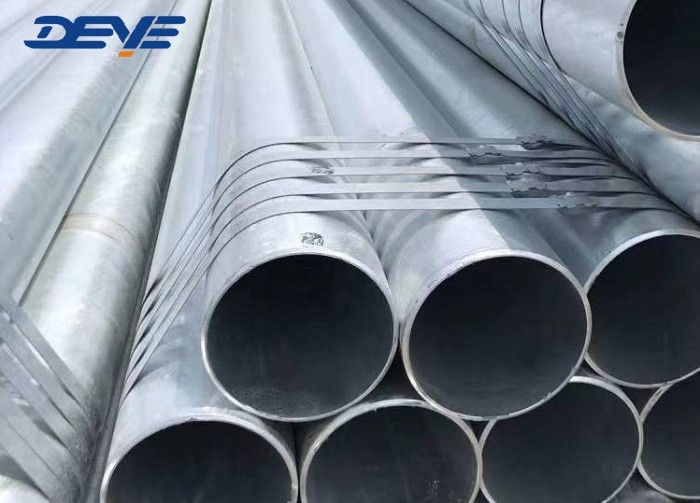

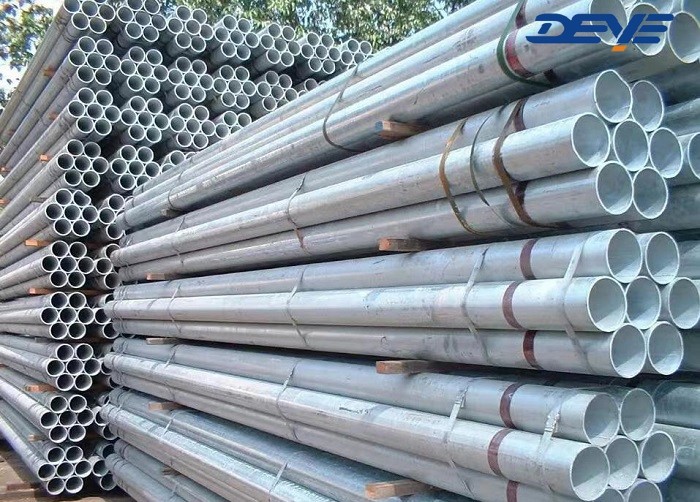

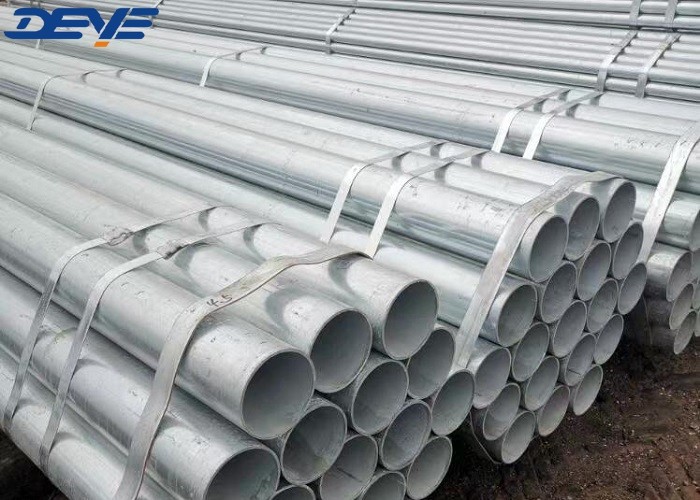

PE BE BSPT NPT로 융합 된 HDG 무선 또는 용접 된 파이프
핫-디프 진료 (HDG) 파이프, 참조 된 바와 같이, 용액 아연의 냄비 또는 바구니에 제조 된 철강을 담는 과정입니다.
핫디프 galvanizing (HDG) 는 아연 층으로 철강 재료를 코팅하는 과정입니다.
전형적 인 진열 된 코팅 은 3~8 밀리 (75~200 밀리) 의 두께 를 가집니다.
두께가 커지는 것이 중요합니다. 최선 연습은 내부 짝짓기 표면의 코팅을 제거하여 가연 후 구멍을 뚫는 것을 제안합니다.
장점: 가열. 담긴.
1. 낮은 첫 번째 비용. 일반적으로 다른 일반적으로 지정 비교 보호 비용에 비해 열 담진은 가장 낮은 첫 번째 비용을 가지고
페인팅과 같은 노동집약적인 코팅의 적용 비용은 공장용 핫디프 진열의 비용보다 훨씬 증가했습니다.
2. 낮은 유지 보수 / 낮은 장기 비용. 심지어 열 담겨진 진압의 초기 비용이 대체 코팅보다 높은 경우에도 진압은
유지보수 비용은 더 낮아지기 때문에 유지보수 비용은 항상 더 저렴합니다.
유지보수 프로그램 또한 항상 생산성에 부정적인 영향을 미칩니다.
3구조 구성 요소에 대한 핫 디프 진열 코팅의 기대 수명은 대부분의 농촌 환경에서 50 년 이상이며,
10년에서 30년 정도는 대부분의 부식성 도시 및 해안 환경에서 사용됩니다.
4표면 준비: 산에 침몰하여 강철 표면의 균일한 청소를 보장합니다.
표면 (일반적으로 ISO 8501 - 1 ~ SA 2) 에 따라 세 번째 검사에 의해 검증되었습니다.
환경 온도 및 상대 습도. 이것은 무거운 용량 페인트 시스템을 적용하는 비용을 추가합니다.
5접착력. 핫 디프 젤바니제 코팅은 철강 표면에 금속적으로 결합됩니다.
6환경 친화적. 코팅은 독성이 없으며 휘발성 물질이 없습니다.
7코팅 적용 속도: 완전한 보호 코팅은 몇 분 안에 적용 될 수 있으며, 비교 가능한 다층 페인트 시스템은 최대 1 주가 걸릴 수 있습니다.
핫 디프 진열 코팅의 효과적인 적용은 기상 조건에 영향을받지 않습니다.
제품 정보/기본 정보/특구
| 이름 | PE BE BSPT NPT로 융합 된 HDG 무선 또는 용접 된 파이프 |
| 종류 | HDG smls 보일러 파이프,smls 산업 파이프,접속 파이프 산업,진크 스틸 파이프 |
| 크기 | DN: 꿰매지 않은/ 웰드 된: 10-914mm 3/8 "-36" |
| 두께 |
벽 두께: SCH5S, SCH10S SCH10 SCH20 SCH30 STD SCH40S, SCH40, SCH80S, SCH80, SCH60 XS SCH100 SCH120S SCH120 SCH140 SCH160 XXS 2mm-120mm 사용자 정의를 받아 |
| 길이 |
단일 무작위 길이/중심 무작위 길이/결정 길이 5m-14m,58m, 6m, 10m, 12m, 12m 사용자 정의를 받아 |
| 표면 처리 |
표면이 노크, 색칠 검은색, 래크, 젤리화, 3PE PP/EP/FBE 경화 방지 코팅 스테인리스 스틸, 표면이 산성 파크링 또는 닦은 |
| 소재 |
탄소강: 10#, 20#, 45#, ASTM A105 등 * ASTM A53, A106, A210, A252, A333 등 * API5L X42, API5L X46, API5L X52, API5L X60, API5L X65, API5L X70 등 * JIS STPG42, G3454, G3456 등 * 독일 St37, St42, St45, St52, DIN1626, DIN17175 중국어 20#, Q345, 16Mn 등 P1,P2,P5,P9,P11,P12,P22,P91,P92,15CrMO,Cr5Mo,10CrMo910,12CrMo,13CrMo44,30CrMo,A333 GR1GR.3GR.6GR.7등등 |
| 표준 |
AASME, ASTM, MSS, JIS, DIN, EN * 미국 ASME B36.10M, ASTM, API 5L, API 5CT * 일본 JIS * 독일 DIN * 중국 GB * BS 표준 |

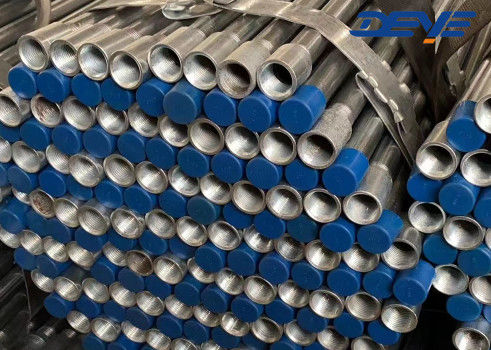

| 연결 종료 | 평평한 끝/비벨, 양쪽 끝에 플라스틱 뚜?? 으로 보호, 정사각형, 갈라진, 가닥 BSPT NPT 및 결합. |
| 신청서 | 석유, 화학, 에너지, 가스, 금속, 조선, 건설 등 |
| 운송물 | 20GP/40GP 컨테이너, 느슨한 컨테이너 LCL; 대용량 선박, 상면 열린 컨테이너 |
기술/기술 데이터 시트
| 진열 철강 파이프 의 일반 크기 | |||||
| DN | 참고: | OD (mm) | WT (mm) | PC/파운드 | 정규 길이: 5.7m, 5.8m, 6.0m, 6.4게다가, 우리는 당신이 원하는 길이에 따라 주문을 할 수 있습니다. |
| 15 | 1/2인치 | 19mm-21.3mm | 1.5mm-3.0mm | 217 | |
| 20 | 3/4인치 | 25mm-26.9mm | 1.5mm-3.0mm | 169 | |
| 25 | 1" | 32mm-33.7mm | 1.5mm-3.0mm | 127 | |
| 32 | 1.1/4" | 40mm-42.4mm | 1.5mm-4.0mm | 91 | |
| 40 | 1.1/2" | 47mm-48.3mm | 1.5mm-4.0mm | 91 | |
| 50 | 2" | 58mm-60.3mm | 1.5mm-4.0mm | 61 | |
| 65 | 2.1/2" | 73mm-76.1mm | 1.5mm-4.0mm | 37 | |
| 80 | 3" | 87mm-88.9mm | 10.5mm-9.5mm | 37 | |
| 100 | 4인치 | 113mm-114.3mm | 20.0mm-9.5mm | 19 | |
| 125 | 5인치 | 140mm-141.3mm | 30.0mm-9.5mm | 19 | |
| 150 | 6인치 | 165mm-168.3mm | 30.0mm-12.0mm | 19 | |
| 200 | 8인치 | 219.1 | 30.2mm-12.0mm | 7 | |
| 250 | 10인치 | 273 | 30.2mm-12.0mm | 5 또는 1 | |
| 300 | 12인치 | 323.9mm-325mm | 60.0mm-15mm | 3 또는 1 | |
| 350 | 14인치 | 355mm-355.6mm | 80.0mm-15mm | 1 | |
| 400 | 16인치 | 4060.4mm | 80.0mm-20mm | 1 | |
| 450 | 18인치 | 457mm | 90.0mm-23mm | 1 | |
| 500 | 20인치 | 508mm | 90.0mm-23mm | 1 | |
| 550 | 22인치 | 5580.8mm | 90.0mm-23mm | 1 | |
| 600 | 24인치 | 6090.6mm | 90.0mm-23mm | 1 | |
ANSI B36에 따른 매듭 없는 파이프의 두께 목록10
단위: MM
| NPS | 외부 디미터 | 각기 다른 두께 +12.5%의 허용량 | |||||||
| 성병 | Sch40 | Sch60 | XS | 80 | 쉴20 | Sch160 | XXS | ||
| 1/8 | 10. 3 | 1. 73 | 1. 73 | ∙ | 2. 41 | 2. 41 | ∙ | ∙ | ∙ |
| 1/4 | 137 | 2. 24 | 2. 24 | ∙ | 3. 02 | 3. 02 | ∙ | ∙ | ∙ |
| 3/8 | 17. 1 | 2. 31 | 2. 31 | ∙ | 3. 20 | 3. 20 | ∙ | ∙ | ∙ |
| 1/2 | 21. 3 | 2. 77 | 2. 77 | ∙ | 3. 73 | 3. 73 | ∙ | 4. 78 | 7. 47 |
| 3/4 | 267 | 2. 87 | 2. 87 | ∙ | 3. 91 | 3. 91 | ∙ | 5. 56 | 7. 82 |
| 1 | 33.4 | 3. 38 | 3. 38 | ∙ | 4. 55 | 4. 55 | ∙ | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | 3. 56 | 3. 56 | ∙ | 4. 85 | 4. 85 | ∙ | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | 3. 68 | 3. 68 | ∙ | 5. 08 | 5. 08 | ∙ | 7. 14 | 1015 |
| 2 | 60. 3 | 3. 91 | 3. 91 | ∙ | 5. 54 | 5. 54 | ∙ | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | 5. 16 | 5. 16 | ∙ | 7. 01 | 7.01 | ∙ | 9. 53 | 14. 02 |
| 3 | 88. 9 | 5. 49 | 5. 49 | ∙ | 7. 62 | 7. 62 | ∙ | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | 5. 74 | 5. 74 | ∙ | 8. 08 | 8. 08 | ∙ | ∙ | ∙ |
| 4 | 114. 3 | 6.02 | 6. 02 | ∙ | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | 6. 55 | 6. 55 | ∙ | 9. 53 | 9. 53 | 12. 70 | 1588 | 19. 05 |
| 6 | 168. 3 | 7. 11 | 7. 11 | ∙ | 10. 97 | 10. 97 | 14. 27 | 18. 26 | 21.95 |
| 8 | 219. 1 | 8. 18 | 8. 18 | 10. 31 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323.9 | 9. 53 | 10. 31 | 14. 27 | 12. 70 | 17. 48 | 25. 40 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 9. 53 | 11. 13 | 15. 09 | 12. 70 | 19. 05 | 27. 79 | 35. 71 | ∙ |
| 16 | 406. 4 | 9. 53 | 12. 70 | 16. 66 | 12. 70 | 21. 44 | 30. 96 | 40. 49 | ∙ |
| 18 | 457. 2 | 9. 53 | 14. 27 | 19. 05 | 12. 70 | 23. 83 | 34. 96 | 45. 24 | ∙ |
| 20 | 508. 0 | 9. 53 | 15. 09 | 20. 62 | 12. 70 | 2619 | 38. 10 | 50. 01 | ∙ |
| 22 | 558. 8 | 9. 53 | ∙ | 22. 23 | 12. 70 | 28. 58 | 41. 28 | 53. 98 | ∙ |
| 24 | 609. 6 | 9. 53 | 17. 48 | 24. 61 | 12. 70 | 30. 96 | 46. 02 | 59. 54 | ∙ |
| 26 | 660.4 | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 28 | 711.2 | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 30 | 762. 0 | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 32 | 812. 8 | 9. 53 | 17. 48 | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 34 | 863. 6 | 9. 53 | 17. 48 | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 36 | 914. 4 | 9. 53 | 17. 48 | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 38 | 965.2 | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 40 | 1016. 0 | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 42 | 1066. 8 | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 44 | 1117. 6 | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 46 | 1168.4 | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 48 | 1219. 2 | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
차원 설계
과다... 외부 지름
ID... 내부 지름
WT... 벽 두께
L... 길이
최소한의 벽 두께가 요구되는 경우 양쪽에서만 변경이 허용됩니다.
부트 용접 끝
ANSI / ASME B16.25-2007
그림 4 GTAW 루트 패스의 웰드 베블 세부 사항 [WT > 3mm (0,12 in.) ~ 10mm (0,38 in.), 포함]
일반 참고:
a) 이 세부 사항은 nominal 두께가 3mm 이상인 뿌리 통과의 가스 텅프렌 아크 용접 (GTAW) 에 적용됩니다.
b) 선형 차이는 밀리미터이며 인치 값은 괄호로 표시됩니다.
직선 의 요구 사항
탕다르 파이프 및 튜브는 눈에 정렬되어 제공됩니다.
직선에서 허용되는 오차는 구매자와 파이프 사이에 합의 될 수 있습니다.
제조사: 직선에서 허용되는 최대 오차는
측정 길이 L를 표시해야 합니다. 예를 들어 1mm/1000mm
특기성
E는 최대와 최소의 절반의 차이입니다
벽 두께 (WT) 값은 하나의 가로 절단에서
밀리미터:
그러나 eccentricity는 이 가로 세로의 평균 벽 두께의 비율로 표현됩니다.
내부와 외부의 평균 지름
D0은 모든 파이프 또는 파이프에서 가장 작은 및 가장 큰 튜브 지름 사이의 수학적 평균입니다
둘레. 최소한의 벽 두께가 필요한 경우 + 측면에서만 변이 허용됩니다.
타원성
O는 모든 튜브 둘레의 최대와 최소 지름의 차이입니다.
평균 지름의 비율로 이것은:
타원성은 특기성과 혼동해서는 안 됩니다.
가연화 과정
FAQ: 질문 및 답변
질문: 꿰매지 않는 파이프와 꿰매지 않는 튜브의 차이점은 무엇입니까?
A:매듭 없는 철강 파이프는 매듭 없는 튜브와 혼동해서는 안 됩니다. 사실, 파이프와 튜브 사이에는 의미적인 차이점뿐만 아니라 몇 가지 중요한 차이점이 있습니다. 일반적으로,'파이프'라는 단어는 유체를 전달하는 데 사용되는 모든 파이프에 해당합니다."튜브"라는 단어는 구조/기계 용품, 기기 시스템,보일러와 같은 압력장비의 건설, 열 교환기, 슈퍼 히터.
질문: 매듭 없는 파이프의 용도는 얼마입니까?
A:API 5L /A106GR.B 매듭없는 파이프의 차원 허용량
1외부 지름이 2 3/8 인치 (60.3 mm) 미만인 경우, 파이프 몸의 지름 허용값은 +/- 0.5 mm입니다. 파이프 끝은 +/- 0.5 mm입니다. 파이프 몸의 원형성 허용값은 0.9 mm (0.036 in), 파이프 끝은 0.6 mm (0.6 mm) 입니다.024mm).
2. 2 3/8 in (60.3) 에서 24 in (610 mm) 이거나 그 이상의 OD를 위해, 파이프 본체의 (지름 허용) 는 +/- 0.0075D, 파이프 끝 +/- 0.005D이지만 최대 +/-1.6 mm (0.063mm) 이다.
파이프 몸의 둥글기 허용도 ≤0.015D, 파이프 끝 ≤0.01D
(제공자와 고객과 합의한 경우 더 엄격한 허용값이 적용될 수 있습니다.)
3벽 두께를 위해
4mm 이하 (0 0157 in), 허용도 +0.6 (0.024 mm), -0.5 mm (0.020 in);
API 5L 매듭없는 철강 파이프 두께 4mm에서 10mm (0.394 in) 에서 +0.150t, -0.125t;
API 매듭없는 파이프 두께 10mm ~ 25mm (0.984 in), +/- 0.125t
벽 두께≥25mm, +3.7mm 또는 +0.1t (더 큰 경우) 및 -3.0mm (0.120 in) 또는 -0.1t (더 큰 경우).
t 두께,
4직선, 최대 전체 길이, 용도 최대 0.15%의 길이.
5직선, 파이프 끝의 최대 오차는 ≤0.3mm /m입니다.
6길이는 일반용 +/- 200mm, 특수용 +/- 25.4mm입니다.
