5m-14m 진크로 코팅 된 진료 철강 파이프 튜브
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | DEYE |
| 인증 | ISO9001:2015 CE |
| 모델 번호 | DY-SP-C06 |
| Document | Product Brochure PDF |
| 최소 주문 수량 | 5 톤 |
| 가격 | USD600/ each ton |
| 포장 세부 사항 | 나무 상자, 팔레트가 급히 나가 또는 요구조건이 고객들로서 있습니다 |
| 배달 시간 | 일반적 주문, 스톡 규격을 위한 7 일을 위한 30 일 |
| 지불 조건 | 전신환, D/P (지급도 조건), L/C (신용장) |
| 공급 능력 | 매달 동안 1000 톤 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
SKYPE: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 표준 | ASME B36.19M, DIN, GOST | 소재 | A53GR.B /A106GR.B/ API 5L /ST37 |
|---|---|---|---|
| 크기 | 1/2" (DN15)-24" (DN600) SMLS 12" (DN200)-88" (DN2200) 용 | 종류 | 무봉강관, 용접관, ERW관, SAW관, FAW관 |
| 강조하다 | 직류 전기로 자극된 무계목 강관,매듭 없는 철강 파이프 DN15,DN600 smls 철강 파이프 |
||
제품 설명

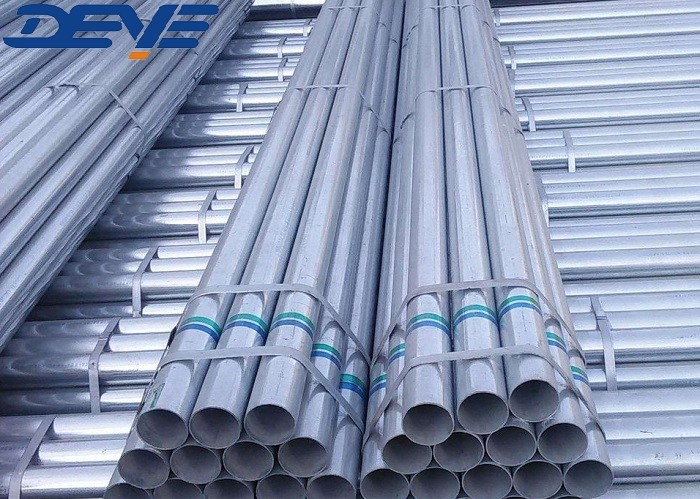

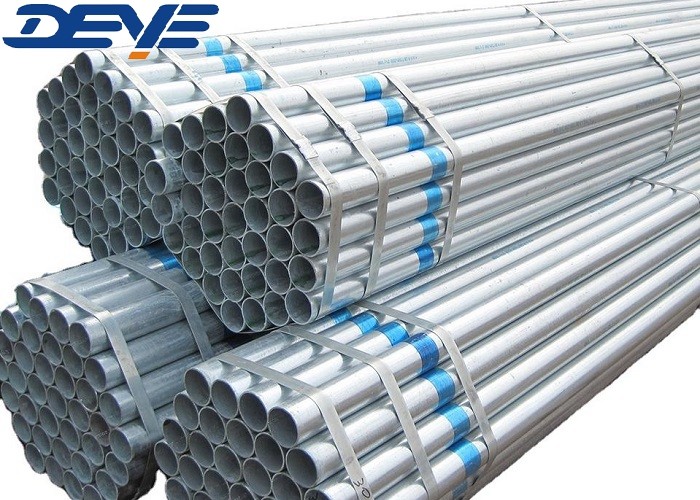

진크로 코팅된 진료된 무선 파이프
진료 파이프 는 부식 및 노화를 방지하기 위해 보호 진크 코팅을 담거나 이온화 한 철 파이프 이다.
진열 파이프 는 일반적으로 건설 된 주택 에 설치 되었다. 크기는 DN15 1/2 "에서 DN1200 48 "까지 다양 하다. 진열 파이프는 용접 및 매듭 없이 둘 다 될 수 있다.
진료 된 파이프는 주로 가정 및 상업 건물에 물을 공급하는 데 사용됩니다. 그것은 또한 찌꺼기를 방지하기 때문에 스캐폴딩 프레임으로 사용될 수 있습니다.진열 된 파이프 는 물질 이 부식 과 소금 을 방지 할 수 있기 때문 에 수많은 야외 및 산업용 용품 에 사용 된다.
제품 정보/상품 설명/기본 정보/특정
| 이름 | 밸런াইজ된 원활성 파이프 |
| 종류 | 무선 탄소 강철 보일러 파이프 파이프,무선 산업 파이프,무선강 파이프,무선강 파이프 |
| 크기 | DN: 꿰매지 않은:10-914mm 3/8 "-36" |
| 두께 |
벽 두께: SCH5S, SCH10S SCH10 SCH20 SCH30 STD SCH40S, SCH40, SCH80S, SCH80, SCH60 XS SCH100 SCH120S SCH120 SCH140 SCH160 XXS 2mm-120mm 사용자 정의를 받아 |
| 길이 |
단일 무작위 길이/중심 무작위 길이/결정 길이 5m-14m,58m, 6m, 10m, 12m, 12m 사용자 정의를 받아 |
| 표면 처리 |
표면이 노크, 색칠 검은색, 래크, 젤리화, 3PE PP/EP/FBE 경화 방지 코팅 스테인리스 스틸, 표면이 산성 파크링 또는 닦은 |
| 소재 |
탄소강: 10#, 20#, 45#, ASTM A105 등 * ASTM A53, A106, A210, A252, A333 등 * API5L X42, API5L X46, API5L X52, API5L X60, API5L X65, API5L X70 등 * JIS STPG42, G3454, G3456 등 * 독일 St37, St42, St45, St52, DIN1626, DIN17175 중국어 20#, Q345, 16Mn 등 P1,P2,P5,P9,P11,P12,P22,P91,P92,15CrMO,Cr5Mo,10CrMo910,12CrMo,13CrMo44,30CrMo,A333 GR1GR.3GR.6GR.7등등 |
| 표준 |
AASME, ASTM, MSS, JIS, DIN, EN * 미국 ASME B36.10M, ASTM, API 5L, API 5CT * 일본 JIS * 독일 DIN * 중국 GB * BS 표준 |
| 연결 종료 | 평평한 끝/비벨, 양쪽 끝에 플라스틱 뚜?? 으로 보호, 정사각형, 갈라진, 힌트 및 결합. |
| 신청서 | 석유, 화학, 에너지, 가스, 금속, 조선, 건설 등 |
| 운송물 | 20GP/40GP 컨테이너, 느슨한 컨테이너 LCL; 대용량 선박, 상면 열린 컨테이너 |
기술/기술 데이터 시트
ANSI B36에 따른 파이프 두께 목록10
단위: MM
| NPS | 외부 디미터 | 각기 다른 두께 +12.5%의 허용량 | |||||||
| 성병 | Sch40 | Sch60 | XS | 80 | 쉴20 | Sch160 | XXS | ||
| 1/8 | 10. 3 | 1. 73 | 1. 73 | ∙ | 2. 41 | 2. 41 | ∙ | ∙ | ∙ |
| 1/4 | 137 | 2. 24 | 2. 24 | ∙ | 3. 02 | 3. 02 | ∙ | ∙ | ∙ |
| 3/8 | 17. 1 | 2. 31 | 2. 31 | ∙ | 3. 20 | 3. 20 | ∙ | ∙ | ∙ |
| 1/2 | 21. 3 | 2. 77 | 2. 77 | ∙ | 3. 73 | 3. 73 | ∙ | 4. 78 | 7. 47 |
| 3/4 | 267 | 2. 87 | 2. 87 | ∙ | 3. 91 | 3. 91 | ∙ | 5. 56 | 7. 82 |
| 1 | 33.4 | 3. 38 | 3. 38 | ∙ | 4. 55 | 4. 55 | ∙ | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | 3. 56 | 3. 56 | ∙ | 4. 85 | 4. 85 | ∙ | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | 3. 68 | 3. 68 | ∙ | 5. 08 | 5. 08 | ∙ | 7. 14 | 1015 |
| 2 | 60. 3 | 3. 91 | 3. 91 | ∙ | 5. 54 | 5. 54 | ∙ | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | 5. 16 | 5. 16 | ∙ | 7. 01 | 7.01 | ∙ | 9. 53 | 14. 02 |
| 3 | 88. 9 | 5. 49 | 5. 49 | ∙ | 7. 62 | 7. 62 | ∙ | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | 5. 74 | 5. 74 | ∙ | 8. 08 | 8. 08 | ∙ | ∙ | ∙ |
| 4 | 114. 3 | 6.02 | 6. 02 | ∙ | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | 6. 55 | 6. 55 | ∙ | 9. 53 | 9. 53 | 12. 70 | 1588 | 19. 05 |
| 6 | 168. 3 | 7. 11 | 7. 11 | ∙ | 10. 97 | 10. 97 | 14. 27 | 18. 26 | 21.95 |
| 8 | 219. 1 | 8. 18 | 8. 18 | 10. 31 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323.9 | 9. 53 | 10. 31 | 14. 27 | 12. 70 | 17. 48 | 25. 40 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 9. 53 | 11. 13 | 15. 09 | 12. 70 | 19. 05 | 27. 79 | 35. 71 | ∙ |
| 16 | 406. 4 | 9. 53 | 12. 70 | 16. 66 | 12. 70 | 21. 44 | 30. 96 | 40. 49 | ∙ |
| 18 | 457. 2 | 9. 53 | 14. 27 | 19. 05 | 12. 70 | 23. 83 | 34. 96 | 45. 24 | ∙ |
| 20 | 508. 0 | 9. 53 | 15. 09 | 20. 62 | 12. 70 | 2619 | 38. 10 | 50. 01 | ∙ |
| 22 | 558. 8 | 9. 53 | ∙ | 22. 23 | 12. 70 | 28. 58 | 41. 28 | 53. 98 | ∙ |
| 24 | 609. 6 | 9. 53 | 17. 48 | 24. 61 | 12. 70 | 30. 96 | 46. 02 | 59. 54 | ∙ |
| 26 | 660.4 | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 28 | 711.2 | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 30 | 762. 0 | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 32 | 812. 8 | 9. 53 | 17. 48 | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 34 | 863. 6 | 9. 53 | 17. 48 | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 36 | 914. 4 | 9. 53 | 17. 48 | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 38 | 965.2 | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 40 | 1016. 0 | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 42 | 1066. 8 | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 44 | 1117. 6 | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 46 | 1168.4 | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 48 | 1219. 2 | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
차원 설계
과다... 외부 지름
ID... 내부 지름
WT... 벽 두께
L... 길이
최소한의 벽 두께가 요구되는 경우 양쪽에서만 변경이 허용됩니다.
부트 용접 끝
ANSI / ASME B16.25-2007
그림 4 GTAW 루트 패스의 웰드 베블 세부 사항 [WT > 3mm (0,12 in.) ~ 10mm (0,38 in.), 포함]
일반 참고:
a) 이 세부 사항은 nominal 두께가 3mm 이상인 뿌리 통과의 가스 텅프렌 아크 용접 (GTAW) 에 적용됩니다.
b) 선형 차이는 밀리미터이며 인치 값은 괄호로 표시됩니다.
직선 의 요구 사항
탕다르 파이프 및 튜브는 눈에 정렬되어 제공됩니다.
직선에서 허용되는 오차는 구매자와 파이프 사이에 합의 될 수 있습니다.
제조사: 직선에서 허용되는 최대 오차는
측정 길이 L를 표시해야 합니다. 예를 들어 1mm/1000mm
특기성
E는 최대와 최소의 절반의 차이입니다
벽 두께 (WT) 값은 하나의 가로 절단에서
밀리미터:
그러나 eccentricity는 이 가로 세로의 평균 벽 두께의 비율로 표현됩니다.
내부와 외부의 평균 지름
D0은 모든 파이프 또는 파이프에서 가장 작은 및 가장 큰 튜브 지름 사이의 수학적 평균입니다
둘레. 최소한의 벽 두께가 필요한 경우 + 측면에서만 변이 허용됩니다.
타원성
O는 모든 튜브 둘레의 최대와 최소 지름의 차이입니다.
평균 지름의 비율로 이것은:
타원성은 특기성과 혼동해서는 안 됩니다.
용접 된 파이프 제조 공정
적용/이용
이 진열 철강 파이프는 진열 보호가 필요한 광범위한 응용 프로그램에 사용됩니다.
예를 들어, 바다 근처의 야외, 관개 파이프, 물 파이프, 전기 사용.
FAQ: 질문 및 답변
질문: 꿰매지 않는 파이프와 꿰매지 않는 튜브의 차이점은 무엇입니까?
A:매듭 없는 철강 파이프는 매듭 없는 튜브와 혼동해서는 안 됩니다. 사실, 파이프와 튜브 사이에는 의미적인 차이점뿐만 아니라 몇 가지 중요한 차이점이 있습니다. 일반적으로,'파이프'라는 단어는 유체를 전달하는 데 사용되는 모든 파이프에 해당합니다."튜브"라는 단어는 구조/기계 용품, 기기 시스템,보일러와 같은 압력장비의 건설, 열 교환기, 슈퍼 히터.
질문: 매듭 없는 파이프의 용도는 얼마입니까?
A:API 5L /A106GR.B 매듭없는 파이프의 차원 허용량
1외부 지름이 2 3/8 인치 (60.3 mm) 미만인 경우, 파이프 몸의 지름 허용값은 +/- 0.5 mm입니다. 파이프 끝은 +/- 0.5 mm입니다. 파이프 몸의 원형성 허용값은 0.9 mm (0.036 in), 파이프 끝은 0.6 mm (0.6 mm) 입니다.024mm).
2. 2 3/8 in (60.3) 에서 24 in (610 mm) 이거나 그 이상의 OD를 위해, 파이프 본체의 (지름 허용) 는 +/- 0.0075D, 파이프 끝 +/- 0.005D이지만 최대 +/-1.6 mm (0.063mm) 이다.
파이프 몸의 둥글기 허용도 ≤0.015D, 파이프 끝 ≤0.01D
(제공자와 고객과 합의한 경우 더 엄격한 허용값이 적용될 수 있습니다.)
3벽 두께를 위해
4mm 이하 (0 0157 in), 허용도 +0.6 (0.024 mm), -0.5 mm (0.020 in);
API 5L 매듭없는 철강 파이프 두께 4mm에서 10mm (0.394 in) 에서 +0.150t, -0.125t;
API 매듭없는 파이프 두께 10mm ~ 25mm (0.984 in), +/- 0.125t
벽 두께≥25mm, +3.7mm 또는 +0.1t (더 큰 경우) 및 -3.0mm (0.120 in) 또는 -0.1t (더 큰 경우).
t 두께,
4직선, 최대 전체 길이, 용도 최대 0.15%의 길이.
5직선, 파이프 끝의 최대 오차는 ≤0.3mm /m입니다.
6길이는 일반용 +/- 200mm, 특수용 +/- 25.4mm입니다.
