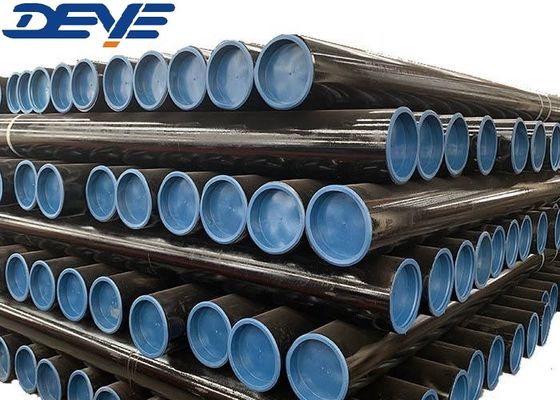

API A53 A106 CS 석유 석유 산업용 무선 파이프
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | DEYE |
| 인증 | ISO9001:2015 CE |
| 모델 번호 | DY-SP-C01 |
| Document | Product Brochure PDF |
| 최소 주문 수량 | 5 톤 |
| 가격 | USD600/ each ton |
| 포장 세부 사항 | 나무 상자, 팔레트가 급히 나가 또는 요구조건이 고객들로서 있습니다 |
| 배달 시간 | 일반적 주문, 스톡 규격을 위한 7 일을 위한 30 일 |
| 지불 조건 | 전신환, D/P (지급도 조건), L/C (신용장) |
| 공급 능력 | 매달 동안 1000 톤 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
SKYPE: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 표준 | ASME B36.19M, DIN, GOST | 소재 | A106GR B, API5L GR.B A53GR.B SS316/SS316L, SS304/304L, SAF2507, SAF2205, UNS31803, UNS32750, 904L, I |
|---|---|---|---|
| 크기 | 1/2" (DN15)-24" (DN600) SMLS 12" (DN200)-88" (DN2200) 용 | 종류 | 무봉강관, 용접관, ERW관, SAW관, FAW관 |
| 강조하다 | A106 cs 매듭 없는 파이프,A53 cs 매듭 없는 파이프,A106GR B cs smls 파이프 |
||
제품 설명

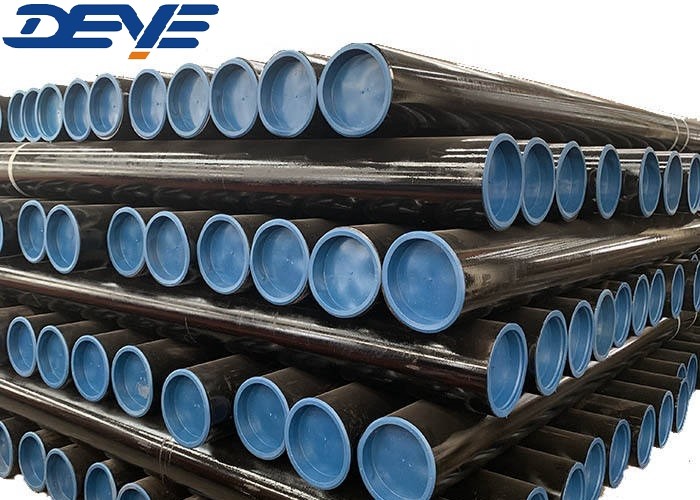

API A53 A106 CS 석유 석유 산업용 무선 파이프
ASTM A106 B등급 파이프 (ASME SA106 파이프) 는 다양한 산업 분야에서 유체 전달용으로 널리 사용되는 매듭없는 탄소 철강 파이프입니다.
고온 서비스.ASTM A106 B급 사양은 고온 서비스용 무선 탄소강 파이프를 포함합니다.
NPS 1-8에서 NPS 48까지, ANSI B36에 따른 명목 (평균) 벽 두께10.ASTM A106에 따른 모든 파이프는
굽기, 용접 및 다른 형성 작업에 적합합니다. A106는 SA106로도 알려져 있습니다.
ASTM A106와 ASTM A53의 차이
A106과 A53 모두 광범위한 응용 프로그램을 가진 탄소 강철 파이프입니다. 개요에서, 그들은 매우 유사한 제품입니다. 그러나 ASTM A106과 ASTM A53 파이프 재료 사이에 몇 가지 차이가 있습니다.A106 파이프 소재와 A53 파이프를 구별하는 주요 차이점은 다음 표에서 제공됩니다.
| ASTM A106 | ASTM A53 |
| ASTM A106 파이프는 매듭 없는 파이프입니다. | ASTM A53 파이프는 꿰매지 않거나 용접될 수 있다. |
| 화학적 분석에 따르면 A106는 화학적 구성에 실리콘이 있습니다. | ASTM A53 파이프에는 실리콘이 포함되어 있지 않습니다. |
| A106 파이프는 일반적으로 A53 파이프보다 비싸다. | A53 파이프는 보통 A106 파이프보다 저렴합니다. |
| A106 파이프는 일반적으로 고온 압력 용도로 사용됩니다. | A53 파이프는 일반적으로 고온 용도로 적용되지 않습니다. |
제품 정보/상품 설명/기본 정보/특정
| 이름 | 꿰매지 않는 철강 파이프/철강 파이프/철강 튜브/가루된 철강 파이프/가루된 철강 파이프/가루된 철강 튜브 |
| 종류 | 무선 탄소 강철 보일러 파이프 파이프,무선 산업 파이프,무선강 파이프,무선강 파이프 |
| 크기 | DN: 꿰매지 않은:10-914mm 3/8 "-36" |
| 두께 |
벽 두께: SCH5S, SCH10S SCH10 SCH20 SCH30 STD SCH40S, SCH40, SCH80S, SCH80, SCH60 XS SCH100 SCH120S SCH120 SCH140 SCH160 XXS 2mm-120mm 사용자 정의를 받아 |
| 길이 |
단일 무작위 길이/중심 무작위 길이/결정 길이 5m-14m,58m, 6m, 10m, 12m, 12m 사용자 정의를 받아 |
| 표면 처리 |
표면이 노크, 색칠 검은색, 래크, 젤리화, 3PE PP/EP/FBE 경화 방지 코팅 스테인리스 스틸, 표면이 산성 파크링 또는 닦은 |
| 소재 |
탄소강: 10#, 20#, 45#, ASTM A105 등 * ASTM A53, A106, A210, A252, A333 등 * API5L X42, API5L X46, API5L X52, API5L X60, API5L X65, API5L X70 등 * JIS STPG42, G3454, G3456 등 * 독일 St37, St42, St45, St52, DIN1626, DIN17175 중국어 20#, Q345, 16Mn 등 P1,P2,P5,P9,P11,P12,P22,P91,P92,15CrMO,Cr5Mo,10CrMo910,12CrMo,13CrMo44,30CrMo,A333 GR1GR.3GR.6GR.7등등 |
| 표준 |
AASME, ASTM, MSS, JIS, DIN, EN * 미국 ASME B36.10M, ASTM, API 5L, API 5CT * 일본 JIS * 독일 DIN * 중국 GB * BS 표준 |
| 연결 종료 | 평평한 끝/비벨, 양쪽 끝에 플라스틱 뚜?? 으로 보호, 정사각형, 갈라진, 힌트 및 결합. |
| 신청서 | 석유, 화학, 에너지, 가스, 금속, 조선, 건설 등 |
| 운송물 | 20GP/40GP 컨테이너, 느슨한 컨테이너 LCL; 대용량 선박, 상면 열린 컨테이너 |
기술/기술 데이터 시트
ANSI B36에 따른 매듭 없는 파이프의 두께 목록10
단위: MM
| NPS | 외부 디미터 | 각기 다른 두께 +12.5%의 허용량 | |||||||
| 성병 | Sch40 | Sch60 | XS | 80 | 쉴20 | Sch160 | XXS | ||
| 1/8 | 10. 3 | 1. 73 | 1. 73 | ∙ | 2. 41 | 2. 41 | ∙ | ∙ | ∙ |
| 1/4 | 137 | 2. 24 | 2. 24 | ∙ | 3. 02 | 3. 02 | ∙ | ∙ | ∙ |
| 3/8 | 17. 1 | 2. 31 | 2. 31 | ∙ | 3. 20 | 3. 20 | ∙ | ∙ | ∙ |
| 1/2 | 21. 3 | 2. 77 | 2. 77 | ∙ | 3. 73 | 3. 73 | ∙ | 4. 78 | 7. 47 |
| 3/4 | 267 | 2. 87 | 2. 87 | ∙ | 3. 91 | 3. 91 | ∙ | 5. 56 | 7. 82 |
| 1 | 33.4 | 3. 38 | 3. 38 | ∙ | 4. 55 | 4. 55 | ∙ | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | 3. 56 | 3. 56 | ∙ | 4. 85 | 4. 85 | ∙ | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | 3. 68 | 3. 68 | ∙ | 5. 08 | 5. 08 | ∙ | 7. 14 | 1015 |
| 2 | 60. 3 | 3. 91 | 3. 91 | ∙ | 5. 54 | 5. 54 | ∙ | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | 5. 16 | 5. 16 | ∙ | 7. 01 | 7.01 | ∙ | 9. 53 | 14. 02 |
| 3 | 88. 9 | 5. 49 | 5. 49 | ∙ | 7. 62 | 7. 62 | ∙ | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | 5. 74 | 5. 74 | ∙ | 8. 08 | 8. 08 | ∙ | ∙ | ∙ |
| 4 | 114. 3 | 6.02 | 6. 02 | ∙ | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | 6. 55 | 6. 55 | ∙ | 9. 53 | 9. 53 | 12. 70 | 1588 | 19. 05 |
| 6 | 168. 3 | 7. 11 | 7. 11 | ∙ | 10. 97 | 10. 97 | 14. 27 | 18. 26 | 21.95 |
| 8 | 219. 1 | 8. 18 | 8. 18 | 10. 31 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323.9 | 9. 53 | 10. 31 | 14. 27 | 12. 70 | 17. 48 | 25. 40 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 9. 53 | 11. 13 | 15. 09 | 12. 70 | 19. 05 | 27. 79 | 35. 71 | ∙ |
| 16 | 406. 4 | 9. 53 | 12. 70 | 16. 66 | 12. 70 | 21. 44 | 30. 96 | 40. 49 | ∙ |
| 18 | 457. 2 | 9. 53 | 14. 27 | 19. 05 | 12. 70 | 23. 83 | 34. 96 | 45. 24 | ∙ |
| 20 | 508. 0 | 9. 53 | 15. 09 | 20. 62 | 12. 70 | 2619 | 38. 10 | 50. 01 | ∙ |
| 22 | 558. 8 | 9. 53 | ∙ | 22. 23 | 12. 70 | 28. 58 | 41. 28 | 53. 98 | ∙ |
| 24 | 609. 6 | 9. 53 | 17. 48 | 24. 61 | 12. 70 | 30. 96 | 46. 02 | 59. 54 | ∙ |
| 26 | 660.4 | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 28 | 711.2 | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 30 | 762. 0 | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 32 | 812. 8 | 9. 53 | 17. 48 | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 34 | 863. 6 | 9. 53 | 17. 48 | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 36 | 914. 4 | 9. 53 | 17. 48 | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 38 | 965.2 | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 40 | 1016. 0 | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 42 | 1066. 8 | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 44 | 1117. 6 | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 46 | 1168.4 | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 48 | 1219. 2 | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
차원 설계
과다... 외부 지름
ID... 내부 지름
WT... 벽 두께
L... 길이
최소한의 벽 두께가 요구되는 경우 양쪽에서만 변경이 허용됩니다.
부트 용접 끝
ANSI / ASME B16.25-2007
그림 4 GTAW 루트 패스의 웰드 베블 세부 사항 [WT > 3mm (0,12 in.) ~ 10mm (0,38 in.), 포함]
일반 참고:
a) 이 세부 사항은 nominal 두께가 3mm 이상인 뿌리 통과의 가스 텅프렌 아크 용접 (GTAW) 에 적용됩니다.
b) 선형 차이는 밀리미터이며 인치 값은 괄호로 표시됩니다.
직선 의 요구 사항
탕다르 파이프 및 튜브는 눈에 정렬되어 제공됩니다.
직선에서 허용되는 오차는 구매자와 파이프 사이에 합의 될 수 있습니다.
제조사: 직선에서 허용되는 최대 오차는
측정 길이 L를 표시해야 합니다. 예를 들어 1mm/1000mm
특기성
E는 최대와 최소의 절반의 차이입니다
벽 두께 (WT) 값은 하나의 가로 절단에서
밀리미터:
그러나 eccentricity는 이 가로 세로의 평균 벽 두께의 비율로 표현됩니다.
내부와 외부의 평균 지름
D0은 모든 파이프 또는 파이프에서 가장 작은 및 가장 큰 튜브 지름 사이의 수학적 평균입니다
둘레. 최소한의 벽 두께가 필요한 경우 + 측면에서만 변이 허용됩니다.
타원성
O는 모든 튜브 둘레의 최대와 최소 지름의 차이입니다.
평균 지름의 비율로 이것은:
타원성은 특기성과 혼동해서는 안 됩니다.
원활한 파이프 제조 과정
1/8에서 24 인치까지의 가벼운 철도 매듭없는 파이프.
소위 '플러그 밀 프로세스' 또는 '엑스트루션 프로세스' (작은 지름에 사용됩니다)
더 큰 지름에 멘드렐 밀 프로세스가 사용됩니다.
적용/이용
매듭 없는 철강 파이프는 석유 및 가스 산업에서 다양한 용도로 사용됩니다.
•상류 사업 (OCTG 파이프)
•중류 (유, 가스, 증기, 산, 매립물 등 유체의 전송 및 유통)
•저류 (유와 가스를 파생 제품으로 정제하기 위한 공정 파이프)
•시설 서비스용 일반 배관공사용
FAQ: 질문 및 답변
질문: 꿰매지 않는 파이프와 꿰매지 않는 튜브의 차이점은 무엇입니까?
A:매듭 없는 철강 파이프는 매듭 없는 튜브와 혼동해서는 안 됩니다. 사실, 파이프와 튜브 사이에는 의미적인 차이점뿐만 아니라 몇 가지 중요한 차이점이 있습니다. 일반적으로,'파이프'라는 단어는 유체를 전달하는 데 사용되는 모든 파이프에 해당합니다."튜브"라는 단어는 구조/기계 용품, 기기 시스템,보일러와 같은 압력장비의 건설, 열 교환기, 슈퍼 히터.
질문: 매듭 없는 파이프의 용도는 얼마입니까?
A:API 5L /A106GR.B 매듭없는 파이프의 차원 허용량
1외부 지름이 2 3/8 인치 (60.3 mm) 미만인 경우, 파이프 몸의 지름 허용값은 +/- 0.5 mm입니다. 파이프 끝은 +/- 0.5 mm입니다. 파이프 몸의 원형성 허용값은 0.9 mm (0.036 in), 파이프 끝은 0.6 mm (0.6 mm) 입니다.024mm).
2. 2 3/8 in (60.3) 에서 24 in (610 mm) 이거나 그 이상의 OD를 위해, 파이프 본체의 (지름 허용) 는 +/- 0.0075D, 파이프 끝 +/- 0.005D이지만 최대 +/-1.6 mm (0.063mm) 이다.
파이프 몸의 둥글기 허용도 ≤0.015D, 파이프 끝 ≤0.01D
(제공자와 고객과 합의한 경우 더 엄격한 허용값이 적용될 수 있습니다.)
3벽 두께를 위해
4mm 이하 (0 0157 in), 허용도 +0.6 (0.024 mm), -0.5 mm (0.020 in);
API 5L 매듭없는 철강 파이프 두께 4mm에서 10mm (0.394 in) 에서 +0.150t, -0.125t;
API 매듭없는 파이프 두께 10mm ~ 25mm (0.984 in), +/- 0.125t
벽 두께≥25mm, +3.7mm 또는 +0.1t (더 큰 경우) 및 -3.0mm (0.120 in) 또는 -0.1t (더 큰 경우).
t 두께,
4직선, 최대 전체 길이, 용도 최대 0.15%의 길이.
5직선, 파이프 끝의 최대 오차는 ≤0.3mm /m입니다.
6길이는 일반용 +/- 200mm, 특수용 +/- 25.4mm입니다.
