철강 탄소 철강 파이프 피팅 동일 Tee SCH40 SCH80 SCH160

  • Killed Steel Carbon Steel Pipe Fittings Equal Tee SCH40 SCH80 SCH160
  • Killed Steel Carbon Steel Pipe Fittings Equal Tee SCH40 SCH80 SCH160
  • Killed Steel Carbon Steel Pipe Fittings Equal Tee SCH40 SCH80 SCH160
  • Killed Steel Carbon Steel Pipe Fittings Equal Tee SCH40 SCH80 SCH160
원래 장소 중국
브랜드 이름 DEYE
인증 ISO9001:2015 PED
모델 번호 PF-TEE-C05
Document Product Brochure PDF
최소 주문 수량 10PCS
가격 USD0.58-USD100 for seamless fittings

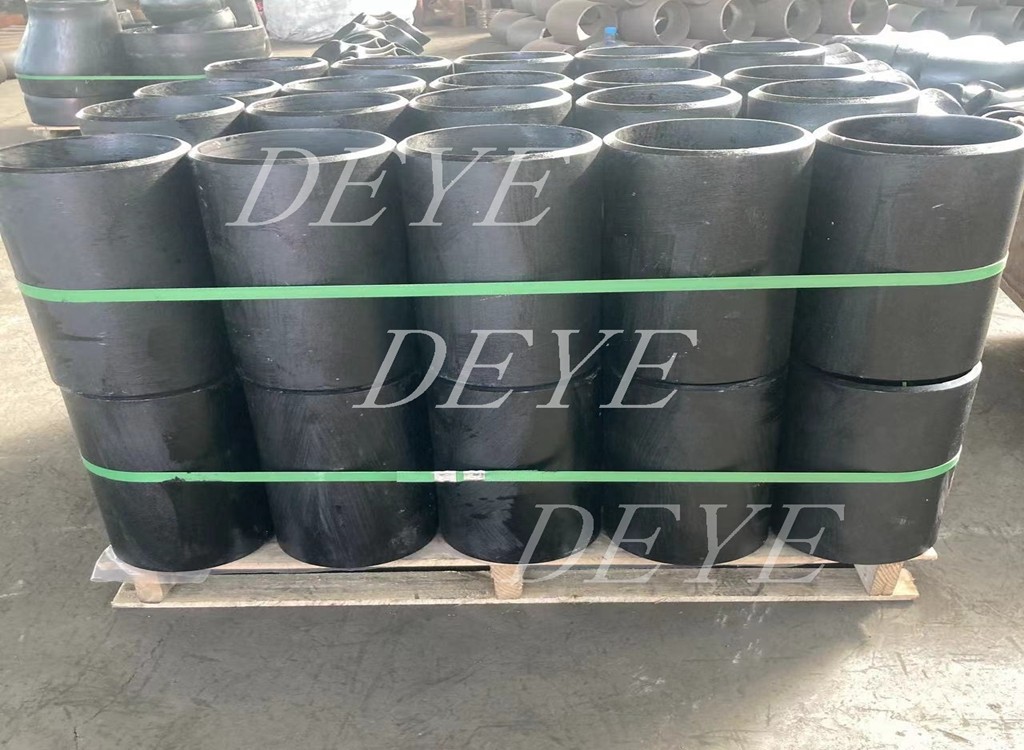

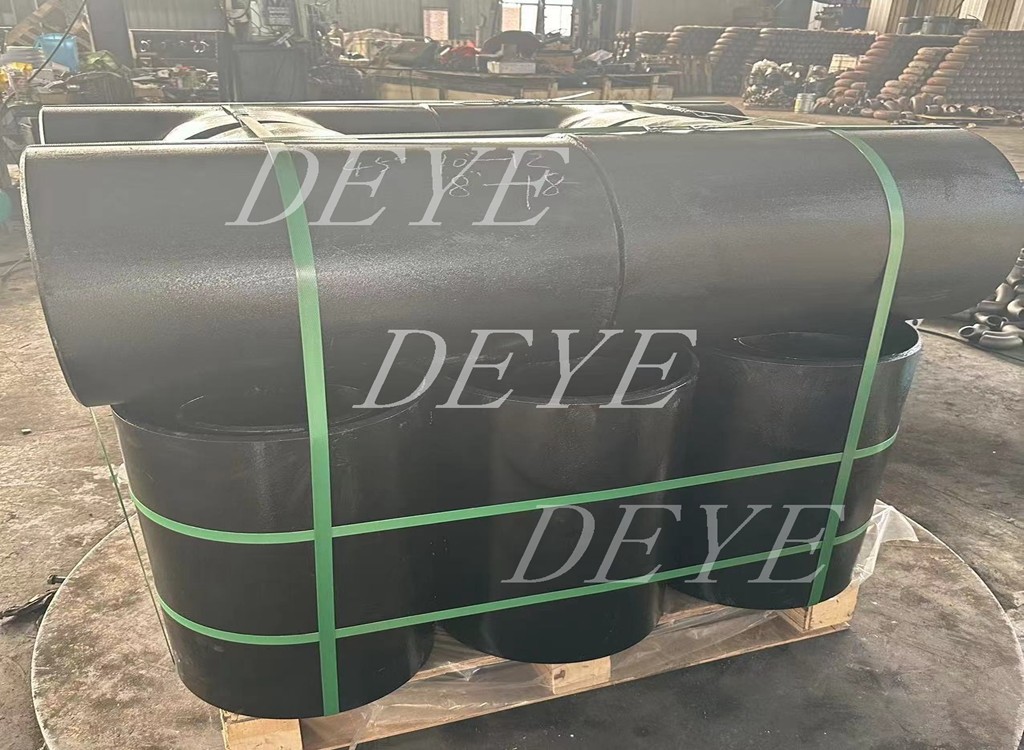

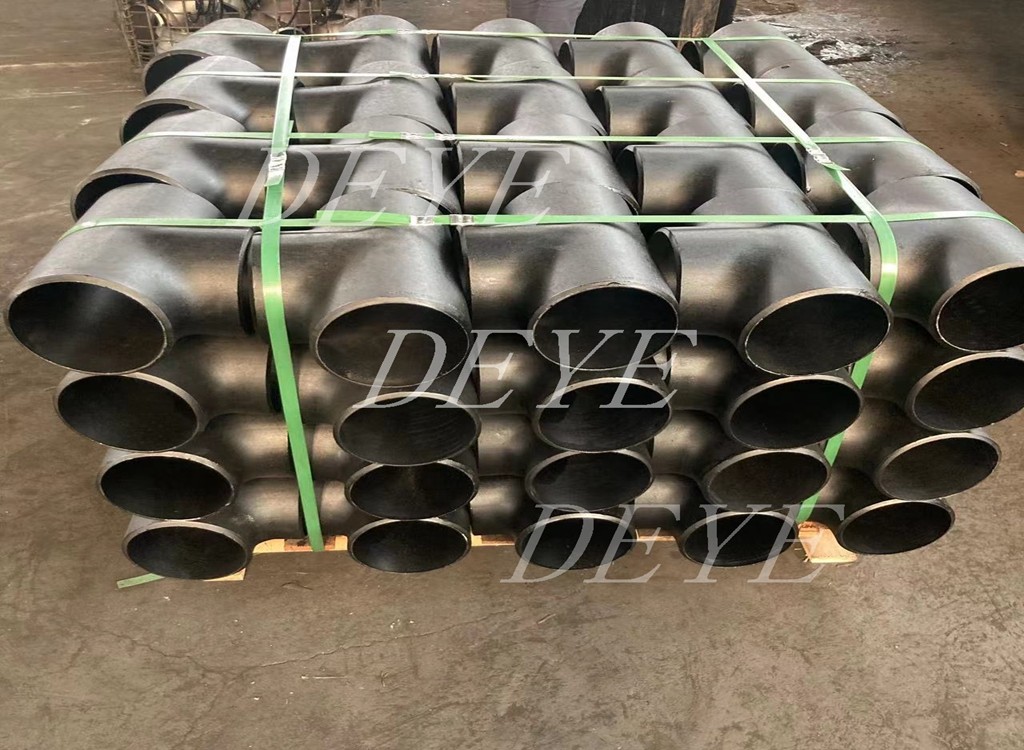

포장 세부 사항 층 나무로 된 경우, 팔레트, 통
배달 시간 저장 품목을 위한 5-8 일
지불 조건 L/C, T/T, D/P

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

SKYPE: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
표준 ASME ANSI MSS SP-44 DIN GOST 소재 A234WPB, WP11, WP22, WPC, P9, P11, A420WPL6
두께 성병 Sch40 sch80 sch120 sch160 XS XXS 크기 1/2 -72
연결 맞대기 용접 BW 표면 흑색 가공, 사라지는 가공, 반성 기름
강조하다

죽인 강철 탄소 강철 파이프 피팅

,

탄소 강철 파이프 피팅

,

SCH160 탄소 강철
메시지를 남겨주세요
제품 설명

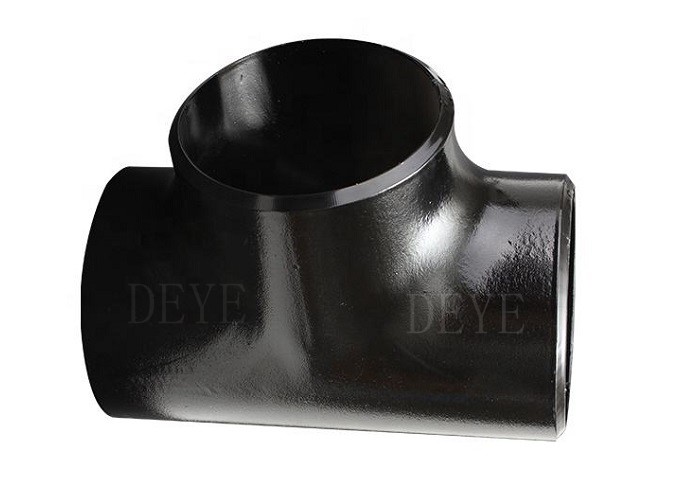

철강 탄소 철강 파이프 피팅 동일 Tee SCH40 SCH80 SCH160

동일 티는 나뭇가지가 실행 파이프와 같은 거리를 가지고 있기 때문에 사용된다. 동일 티는 그것을 통해 높은 또는 낮은 무게의 액체의 흐름을 돌볼 수 있습니다.같은 티 (또는 직선 티), 이 티의 갈래 지름이 이 티의 주 파이프 (런 파이프) 지름과 동일하다는 것을 의미합니다. 그러나 동일한 티는 동일한 채널과 출구 크기로,고객 또한 우리에게 이익을 얻을 수 있습니다 "감소" 티,

제품 정보/상품 설명/기본 정보/특정

제품 이름 ANSI B16.9 바트 용접 탄소 강철 파이프
종류

LR 90도 팔꿈치, SR 90도 팔꿈치, 45도 팔꿈치, 22.5LR 팔꿈치, 80도 반환, 벡스,

줄이는 팔꿈치, 직선 티, 동등 티, 콘. 줄이는, ecc. 줄이는, Y 티, 캡, 스터브 끝,

길고 짧은 허리 관절 끝
크기 1/2"-72" 톱니없는 팔꿈치 (1/2′′ ′′ 24′′), ERW / 웰드 / 제조 된 팔꿈치 (1/2′′ ′′ 72′′)
벽 두께

SCH10,SCH20,SCH30,STD,SCH40,SCH60,XS,SCH80,SCH100,SCH120,SCH140,SCH160,XXS

DIN, SGP JIS 두께
매트 표준 ASTMA234,ASTM A420,ASTM A312,ANSI B16.9/B16.28/B16.25ASME B169,
JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615
GB 12459-99, EN 표준 등
소재 등급 탄소강: A234 WPB, WP5, WP6, WP9, WP11, WP12, WP22, A420WPL6, WPL8, WP91

12CrMo, 15Cr5Mo, 1Cr5Mo, 12Cr1MoV, WPHY 42, WPHY 46, WPHY 52, WPHY 60,

WPHY 65 & WPHY 70
ST370ST358ST372ST35.4/8,ST42,ST45,ST52,ST524
STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49
스테인리스 스틸304, 304L, 304H. 316, 316L, 316H, 321, 347, 347H, 듀플렉스 SS 2507, DSS2205, UNS31803 UNS32750 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404, 1.4462, 1.4410, 1.4501
연결 평면 끝 PE 또는 베블 끝 BE
표면 검은색 페인트, 라크 페인트, 반성유, 열 가연, 냉 가연, 3PE, FEB
운송 패키지 플라스틱 필름, 나무 케이스, 나무 팔레트, 또는 고객의 요청에 따라
기술/기술 데이터 시트

파이프 피팅의 두께 목록 ANSI B16.9

단위: mm

NPS 외부 디미터 각기 다른 두께 +12.5%의 허용량
스 20 Sch30 성병 Sch40 Sch60 XS 80 쉴20 Sch160 XXS
1/8 10. 3 ∙ ∙ 1. 73 1. 73 ∙ 2. 41 2. 41 ∙ ∙ ∙
1/4 137 ∙ ∙ 2. 24 2. 24 ∙ 3. 02 3. 02 ∙ ∙ ∙
3/8 17. 1 ∙ ∙ 2. 31 2. 31 ∙ 3. 20 3. 20 ∙ ∙ ∙
1/2 21. 3 ∙ ∙ 2. 77 2. 77 ∙ 3. 73 3. 73 ∙ 4. 78 7. 47
3/4 267 ∙ ∙ 2. 87 2. 87 ∙ 3. 91 3. 91 ∙ 5. 56 7. 82
1 33.4 ∙ ∙ 3. 38 3. 38 ∙ 4. 55 4. 55 ∙ 6. 35 9. 09
1 1/4 42. 2 ∙ ∙ 3. 56 3. 56 ∙ 4. 85 4. 85 ∙ 6. 35 9. 70
1 1/2 48. 3 ∙ ∙ 3. 68 3. 68 ∙ 5. 08 5. 08 ∙ 7. 14 1015
2 60. 3 ∙ ∙ 3. 91 3. 91 ∙ 5. 54 5. 54 ∙ 8. 74 11. 07
2 1/2 73. 0 ∙ ∙ 5. 16 5. 16 ∙ 7. 01 7.01 ∙ 9. 53 14. 02
3 88. 9 ∙ ∙ 5. 49 5. 49 ∙ 7. 62 7. 62 ∙ 11. 13 15. 24
3 1/2 101. 6 ∙ ∙ 5. 74 5. 74 ∙ 8. 08 8. 08 ∙ ∙ ∙
4 114. 3 ∙ ∙ 6.02 6. 02 ∙ 8. 56 8. 56 11. 13 13. 49 17. 12
5 141. 3 ∙ ∙ 6. 55 6. 55 ∙ 9. 53 9. 53 12. 70 1588 19. 05
6 168. 3 ∙ ∙ 7. 11 7. 11 ∙ 10. 97 10. 97 14. 27 18. 26 21.95
8 219. 1 6. 35 7. 04 8. 18 8. 18 10. 31 12. 70 12. 70 18. 26 23. 01 22.23
10 273. 1 6. 35 7. 80 9. 27 9.27 12. 70 12. 70 15. 09 21. 44 28. 58 25. 40
12 323.9 6. 35 8. 38 9. 53 10. 31 14. 27 12. 70 17. 48 25. 40 33. 32 25. 40
14 355. 6 7. 92 9. 53 9. 53 11. 13 15. 09 12. 70 19. 05 27. 79 35. 71 ∙
16 406. 4 7. 92 9. 53 9. 53 12. 70 16. 66 12. 70 21. 44 30. 96 40. 49 ∙
18 457. 2 7. 92 11. 13 9. 53 14. 27 19. 05 12. 70 23. 83 34. 96 45. 24 ∙
20 508. 0 9. 53 12. 70 9. 53 15. 09 20. 62 12. 70 2619 38. 10 50. 01 ∙
22 558. 8 9. 53 12. 70 9. 53 ∙ 22. 23 12. 70 28. 58 41. 28 53. 98 ∙
24 609. 6 9. 53 14. 27 9. 53 17. 48 24. 61 12. 70 30. 96 46. 02 59. 54 ∙
26 660.4 12. 70 ∙ 9. 53 ∙ ∙ 12. 70 ∙ ∙ ∙ ∙
28 711.2 12. 70 1588 9. 53 ∙ ∙ 12. 70 ∙ ∙ ∙ ∙
30 762. 0 12. 70 1588 9. 53 ∙ ∙ 12. 70 ∙ ∙ ∙ ∙
32 812. 8 12. 70 1588 9. 53 17. 48 ∙ 12. 70 ∙ ∙ ∙ ∙
34 863. 6 12. 70 1588 9. 53 17. 48 ∙ 12. 70 ∙ ∙ ∙ ∙
36 914. 4 12. 70 1588 9. 53 17. 48 ∙ 12. 70 ∙ ∙ ∙ ∙
38 965.2 ∙ ∙ 9. 53 ∙ ∙ 12. 70 ∙ ∙ ∙ ∙
40 1016. 0 ∙ ∙ 9. 53 ∙ ∙ 12. 70 ∙ ∙ ∙ ∙
42 1066. 8 ∙ ∙ 9. 53 ∙ ∙ 12. 70 ∙ ∙ ∙ ∙
44 1117. 6 ∙ ∙ 9. 53 ∙ ∙ 12. 70 ∙ ∙ ∙ ∙
46 1168.4 ∙ ∙ 9. 53 ∙ ∙ 12. 70 ∙ ∙ ∙ ∙
48 1219. 2 ∙ ∙ 9. 53 ∙ ∙ 12. 70 ∙ ∙ ∙ ∙

차원 목록

직선 티 와 십자가 의 크기

철강 탄소 철강 파이프 피팅 동일 Tee SCH40 SCH80 SCH160 0

소명 파이프 크기 (NPS) 베벨의 바깥 지름 중앙에서 끝까지
도망쳐, C 출구, M [참고 (1) 및 (2) ]
72 21.3 25 25
% 26.7 29 29
1 33.4 38 38
174 42.2 48 48
i72 48.3 57 57
2 60.3 64 64
272 73.0 76 76
3 88.9 86 86
372 101.6 95 95
4 114.3 105 105
5 141.3 124 124
6 168.3 143 143
8 219.1 178 178
10 273.0 216 216
12 323.8 254 254
14 355.6 279 279
16 406.4 305 305
18 457.0 343 343
20 508.0 381 381
22 559.0 419 419
24 610.0 432 432
26 660.0 495 495
28 711.0 521 521
30 762.0 559 559
32 813.0 597 597
34 864.0 635 635
36 914.0 673 673
38 965.0 711 711
40 1016번0 749 749
42 1067.0 762 711
44 118.0 813 762
46 1,168.0 851 800
48 1 219.0 889 838

출구차량 및 출구차량 감소의 차원

철강 탄소 철강 파이프 피팅 동일 Tee SCH40 SCH80 SCH160 1

소명 파이프 크기 (NPS) 베벨의 바깥 지름 중앙에서 끝까지 소명 파이프 크기 (NPS) 베벨의 바깥 지름 중앙에서 끝까지
도망쳐, C 출구, M [참고 (1) ] 도망쳐, C 출구, M [참고 (1) ]
달아 출구 달아 출구
1/2x1/2x3/8 21.3 17.3 25 25 4 x 4 x 3-1/2 114.3 101.6 105 102
1/2x1/2x1/4 21.3 13.7 25 25 4x4x3 114.3 88.9 105 98
3/4 x 3/4 x 1/2 26.7 21.3 29 29 4 × 4 × 2-1/2 114.3 73.0 105 95
3/4 x 3/4 x 3/8 26.7 17.3 29 29 4x4x2 114.3 60.3 105 89
1 × 1 × 3/4 33.4 26.7 38 38 4 x 4 x 1-1/2 114.3 48.3 105 86
1 x 1 x 1/2 33.4 21.3 38 38 　 　 　 　 　
　 　 　 　 　 5X5X4 141.3 114.3 124 117
1-1/4 x 1-1/4 x 1 42.2 33.4 48 48 5 × 5 × 3-1/2 141.3 101.6 124 114
1-1/4 x 1-1/4 x 3/4 42.2 26.7 48 48 5X5X3 141.3 88.9 124 111
1-1/4 x 1-1/4 x 1/2 42.2 21.3 48 48 5 × 5 × 2-1/2 141.3 73.0 124 108
　 　 　 　 　 5X5X2 141.3 60.3 124 105
1-1/2 x1-1/2 x 1-1/4 48.3 42.2 57 57 6X6X5 168.3 141.3 143 137
1-1/2 x1-1/2 x 1 48.3 33.4 57 57 6x6x4 168.3 114.3 143 130
1-1/2 x1-1/2 x3/4 48.3 26.7 57 57 6 x 6 x 3-1/2 168.3 101.6 143 127
1-1/2 x1-1/2 x 1/2 48.3 21.3 57 57 6x6x3 168.3 88.9 143 124
　 　 　 　 　 6 x 6 x 2-1/2 168.3 73.0 143 121
2 x 2 x 1-1/2 60.3 48.3 64 60 　 　 　 　 　
2 x 2 x 1-1/4 60.3 42.2 64 57 8x8x6 219.1 168.3 178 168
2 × 2 × 1 60.3 33.4 64 51 8x8x5 219.1 141.3 178 162
2 x 2 x 3/4 60.3 26.7 64 44 8X8X4 219.1 114.3 178 156
　 　 　 　 　 8 x 8 x 3-1/2 219.1 101.6 178 152
2/2 × 2/2 × 2 73.0 60.3 76 70 　 　 　 　 　
2-1/2 X 2-1/2 X 1-1/2 73.0 48.3 76 67 10 x 10 x 8 273.0 219.1 216 203
2-1/2 X 2-1/2 X 1-1/4 73.0 42.2 76 64 10 x 10 x 6 273.0 168.3 216 194
2/2 × 2/2 × 1 73.0 33.4 76 57 10 x 10 x 5 273.0 141.3 216 191
　 　 　 　 　 10 x 10 x 4 273.0 114.3 216 184
3 × 3 × 2-1/2 88.9 73.0 86 83 12 x 12 x 10 323.8 273.0 254 241
3x3x2 88.9 60.3 86 76 12 x 12 x 8 323.8 219.1 254 229
3 x 3 x 1-1/2 88.9 48.3 86 73 12 × 12 × 6 323.8 168.3 254 219
3 x 3 x 1-1/4 88.9 42.2 86 70 12 x 12 x 5 323.8 141.3 254 216
3-1/2 x 3-1/2 x 3 101.6 88.9 95 92 14 × 14 × 12 355.6 323.8 279 270
3-1/2 x 3-1/2 x 2-1/2 101.6 73.0 95 89 14 × 14 × 10 355.6 273.0 279 257
3-1/2 x 3-1/2 x 2 101.6 60.3 95 83 14 × 14 × 8 355.6 219.1 279 248
3-1/2 x 3-1/2 x 1-1/2 101.6 48.3 95 79 14 x 14 x 6 355.6 168.3 279 238

크기 (NPS) 베벨의 바깥 지름 중앙 에서 끝 까지 소명 파이프 크기 (NPS) 베벨의 바깥 지름 중앙 에서 끝 까지
달아 출구 도망쳐, C 출구, M [참고 (1) ] 달아 출구 도망쳐, C 출구, M [참고 (1) ]
16 x 14 406.4 355.6 305 305 28 × 28 × 26 711 660.0 521 521
16 x 12 406.4 323.8 305 295 28 × 28 × 24 711 610.0 521 508
16 x 10 406.4 273.0 305 283 28 x 28 x 22 711 559.0 521 495
16 x 8 406.4 219.1 305 273 28 x 28 x 20 711 508.0 521 483
16 x 6 406.4 168.3 305 264 　 　 　 　 　
　 　 　 　 　 28 × 28 × 18 711 457.0 521 470
18 x 16 457.0 406.4 343 330 28 × 28 × 16 711 406.4 521 457
18 x 14 457.0 355.6 343 330 28 x 28 x 14 711 355.6 521 457
18 × 12 457.0 323.8 343 321 28 × 28 × 12 711 323.8 521 448
18 x 10 457.0 273.0 343 308 　 　 　 　 　
18 × 8 457.0 219.1 343 298 30 × 30 × 28 762 711.0 559 546
　 　 　 　 　 30 x 30 x 26 762 660.0 559 546
20 × 18 508.0 457.0 381 368 30 x 30 x 24 762 610.0 559 533
20 x 16 508.0 406.4 381 356 30 x 30 x 22 762 559.0 559 521
20 x 14 508.0 355.6 381 356 30 x 30 x 20 762 508.0 559 508
20 × 12 508.0 323.8 381 346 　 　 　 　 　
20 × 10 508.0 273.0 381 333 30 x 30 x 18 762 457.0 559 495
20 × 8 508.0 219.1 381 324 30 x 30 x 16 762 406.4 559 483
　 　 　 　 　 30 x 30 x 14 762 355.6 559 483
22 × 20 559.0 508.0 419 406 30 x 30 x 12 762 323.8 559 473
22 x 18 559.0 457.0 419 394 30 x 30 x 10 762 273.0 559 460
22 x 16 559.0 406.4 419 381 　 　 　 　 　
22 × 14 559.0 355.6 419 381 32 x 32 x 30 813 762.0 597 584
22 × 12 559.0 323.8 419 371 32 × 32 × 28 813 711.0 597 572
22 × 10 559.0 273.0 419 359 32 × 32 × 26 813 660.0 597 572
　 　 　 　 　 32 x 32 x 24 813 610.0 597 559
24 × 22 610.0 559.0 432 432 　 　 　 　 　
24 × 20 610.0 508.0 432 432 32 × 32 × 22 813 559.0 597 546
24 × 18 610.0 457.0 432 419 32 × 32 × 20 813 508.0 597 533
　 　 　 　 　 32 × 32 × 18 813 457.0 597 521
24 × 16 610.0 406.4 432 406 32 x 32 x 16 813 406.4 597 508
24 × 14 610.0 355.6 432 406 32 × 32 × 14 813 355.6 597 508
24 × 12 610.0 323.8 432 397 　 　 　 　 　
24 × 10 610.0 273.0 432 384 34 x 34 x 32 864 813.0 635 622
　 　 　 　 　 34 x 34 x 30 864 762.0 635 610
26 × 24 660.0 610.0 495 483 34 x 34 x 28 864 711.0 635 597
26 x 22 660.0 559.0 495 470 34 x 34 x 26 864 660.0 635 597
26 × 20 660.0 508.0 495 457 　 　 　 　 　
　 　 　 　 　 34 x 34 x 24 864 610.0 635 584
26 x 18 660.0 457.0 495 444 34 x 34 x 22 864 559.0 635 572
26 × 16 660.0 406.4 495 432 34 x 34 x 20 864 508.0 635 559
26 x 14 660.0 355.6 495 432 34 x 34 x 18 864 457.0 635 546
26 × 12 660.0 323.8 495 422 34 x 34 x 16 864 406.4 635 533

적용/이용

저압 및 중압 유체 파이프 라인, 보일러, 석유 및 천연 가스 산업, 굴착, 화학 산업

전기 산업, 조선, 비료 장비 및 파이프 라인, 구조물, 석유화학, 제약 산업 등

소재 사양

명칭: A 234/A 234M ¥ 05 철근 탄소 강철 및 합금 강철의 파이프 피팅에 대한 표준 사양
온도 중대 및 고온 서비스

이 사양은 꿰매지 않고 용접된 구조의 가공 탄소제철 및 합금제철 핑싱에 해당합니다.
ASME B16의 최신 개정9, B16.11, MSS SP-79 및 MSS SP-95. 이 부착은 압력 파이프에 사용 됩니다.
그리고 중저온과 고온에서 운용될 수 있는 압력 용기 제조에 사용된다.
MSS 표준은 사양 A960의 추가 요구 사항 S58에 따라 제공되어야 합니다.

화학적 요구 사항 (성분, %)

등급 및 재료 C 원 P S 실리콘 크롬 몰리브덴 니켈 구리
WPBB,C,D,E,F 0.30 최대 0.29106 0.05 0.058 010분 0.40 최고 0.15 최고 0.40 최고 0.40 최고
WPCC,D,E,F 0.35 최대 0.29106 0.05 0.058 010분 0.40 최고 0.15 최고 0.40 최고 0.40 최고
WP1 0.28 최대 0.30'090 0.045 0.045 0.10 ∼ 0.50 . . . 00.44 ∼ 0.65 . . . . .
WP12 CL1 0.056020 0.30'080 0.045 0.045 0최대 0.60 00.80 ′′1.25 00.44 ∼ 0.65 . . . . .
WP12 CL2 　 　 　 　 　 　 　
WP11 CL1 0.056015 0.30'060 0.03 0.03 0.50100 10.00150 00.44 ∼ 0.65 . . . . .
WP11 CL2 0.056020 0.30'080 0.04 0.04 0.50100 10.00150 00.44 ∼ 0.65 . . . . .
WP11 CL3 　 　 　 　 　 　 　
WP22 CL1 0.056015 0.30'060 0.04 0.04 0.50 최고 10.90260 00.87 ∼ 1.13 . . . . .
WP22 CL3 　 　 　 　 　 　 　
WP5 CL1 0.15 최고 0.30'060 0.04 0.03 0.50 최고 40.06.0 00.44 ∼ 0.65 . . . . .
WP5 CL3 　 　 　 　 　 　 　
WP9 CL1 0.15 최고 0.30'060 0.03 0.03 1.00 최대 80.0100 00.90 ∼ 1.10 . . . . .
WP9 CL3 WPR 　 　 　 　 　 　 　 　 　
0.20 최고 0.40 ′′1.06 0.045 0.05 . . . . . . . . . 10.60224 00.75 ′′1.25
WP91 0.08'012 0.30'060 0.02 0.01 0.20~0.50 80.0995 0.85-105 0.40 최고 . . .
WP911 00.09 ′′0.13 0.30'060 0.02 0.01 0.10 ∼ 0.50 8.59.5 0.90 ̊110 0.40 최고

. .

기계 성능 요구 사항

　 WPC 　 WP11 CL1 　 WP11 CL3 　
등급 및 표기 기호 WPB WP11 CL2 WP1 WP22 CL1 WPR WP22 CL3 WP91 WP911 WP12 CL1
WP12 CL2 WP5 CL1 WP5 CL3
　 　 　 　 WP9 CL1 　 WP9 CL3 　 　 　
팽창 강도, 범위 ksi [MPa] 60~85 70~95 55~80 60~85 63 ∼ 88 75~100 85·110 90~120 60~85
　 [415?? 585] [485?? 655] [380?? 550] [415?? 585] [435?? 605] [520?? 690] [585?? 760] [620?? 840] [415?? 585]
강도 강도, min, ksi [MPa] 35 [240] 40 [275] 30 [205] 30 [205] 46 [315] 45 [310] 60 [415] 64 [440] 32 [220]

(0.2% 오프셋 또는 0.5% 연장 부하)

 　 　 　 　 　 　

생산 과정

팔꿈치 표시 과정 및 재설비

철강 탄소 철강 파이프 피팅 동일 Tee SCH40 SCH80 SCH160 2

ELBOW Shaper 가공

철강 탄소 철강 파이프 피팅 동일 Tee SCH40 SCH80 SCH160 3

tee 양식 공정 및 장비

철강 탄소 철강 파이프 피팅 동일 Tee SCH40 SCH80 SCH160 4

감소기 형식 프로세스 및 장비

철강 탄소 철강 파이프 피팅 동일 Tee SCH40 SCH80 SCH160 5

모래 분쇄 과정 및 장비

철강 탄소 철강 파이프 피팅 동일 Tee SCH40 SCH80 SCH160 6

비벨링 프로세스

철강 탄소 철강 파이프 피팅 동일 Tee SCH40 SCH80 SCH160 7철강 탄소 철강 파이프 피팅 동일 Tee SCH40 SCH80 SCH160 8

그림 가게

철강 탄소 철강 파이프 피팅 동일 Tee SCH40 SCH80 SCH160 9

배송용 패키지

철강 탄소 철강 파이프 피팅 동일 Tee SCH40 SCH80 SCH160 10

기준 표준

ASME B16.9 부트 용접 피팅에 대한 사양

ASME B16.9 사양은 산업 건설 파이프 라인에서 적용되는 부트 용접 피팅을 위해 설계되었습니다.

tee, cross, cap, reducer 등등

표준 적용 범위

이 표준에는 NPS 1/2에서 NPS 48 (DN15-DN1200) 까지의 공장에서 제조된 굽힌 부리 용접 파이프 피팅의 사양이 포함되어 있습니다.

전체 차원, 허용량 등급, 시험 방법 및 표시

특수 장착장치

특수 부착장치는 구매자와 제조업체가 합의한 특수 크기, 형태 및 허용량을 의미합니다.

제조된 핑팅

부위 또는 교차 용접으로 제조된 측면 및 기타 부착물은 파이프 제조로 간주됩니다.

이 표준을 적용할 수 없습니다.

ASME B16.9에 따른 단위는 SI (메트릭) 단위와 미국 통상 단위 모두에서 표시되어야 합니다. 크기의 표시는 NPS입니다.

기준 표준

각 표준 및 사양의 특정 판을 개별 참조에서 식별하는 것은 실용적이지 않다고 간주됩니다.

이전 버전의 기준을 준수하고 다른 모든 면에서 이 표준을 준수하는 제품

이행된 것으로 간주됩니다.

ASME B165: 파이프 플랑스 및 플랑스 피팅: NPS 1 ′′2 NPS 24 메트릭 / 인치 표준을 통해

ASME B1625: 부트 웰딩 엔드용

ASME B31: 압력 파이프 코드

ASME B313: 공정 파이프

ASME B36.10M, 용접 및 꿰매지 않는 철조 파이프

ASME B36.19M, 스테인리스 스틸 파이프

ASME 보일러 및 압력 용기 코드

ASTM A234/A234M-17, 철근 탄소강 및 합금강의 파이프 피팅에 대한 사양

온도 중대 및 고온 서비스

ASTM A403/A403M-16, 가공된 아우스테니틱 스테인리스 스틸 파이프 피팅에 대한 사양

ASTM A420/A420M-16, 철근 탄소강 및 합금강의 파이프 피팅에 대한 사양

낮은 온도 서비스

ASTM A815/A815M-14e1, 금속 페리틱, 페리틱/오스텐틱 및 마르텐시틱 스테인리스 스틸 파이프 피팅에 대한 사양

ASTM A960/A960M-16a, 가공제철 파이프 피팅에 대한 공통 요구 사항 사양

ASTM E29-13, 사양에 대한 적합성을 결정하기 위해 시험 데이터에서 중요한 숫자를 사용하는 연습

ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: 다른 소금속용 (알루미늄, 티타늄, 니켈 및 합금)

FAQ/ 고객 의 질문 및 답변

Q: 고객 A105에 부트 용접 피팅을 요청했습니다.

A: 가장 흔한 탄소 강철 부츠 웰드 핏링 재료는 A234WPB입니다. A105 플랜지와 동등합니다.

그러나 A105 또는 A106 부츠 용접 부착 A106 Gr.B는 파이프 등급에 해당하는 것이 없습니다.

A234WPB 피팅은 A106GR.B 파이프로 만들어집니다. A105는

고압 피팅 또는 플랜지

Q: 고객 요청:

A: 이것은 또한 A105 및 A105 N에서 플랜지를 사용할 수 있기 때문에 잘못된 개념입니다.

그러나, A234WPBN과 같은 것은 없습니다. 제조업체는 정상화

정상화 된 열 처리 과정이 이루어졌습니다. 특히 팔꿈치와 티에 대한 고객

표준화 된 부츠 용접 류는 WPL6 류를 요구해야하며 높은 성능을 가지고 있으며 표준 절차로 표준화됩니다.

Q: 고객이 파이프 스케줄을 언급하는 것을 잊었습니다.

A: 부트 웰드 피팅은 파이프 사이즈에 따라 판매되지만 파이프 스케줄은 피팅의 ID와 일치하도록 지정해야합니다

파이프의 아이디가 알려지지 않으면 표준 벽이 필요하다고 가정합니다.

Q: 고객은 용접 또는 매듭없는 부단 용접 장착을 언급하는 것을 잊어 버렸습니다.

A: 바트 용접 피팅은 용접 및 매듭없는 구성을 모두 사용할 수 있습니다.

또는 스테인레스 스틸 피팅은 꿰매지 않은 파이프로 만들어지며 일반적으로 더 비싸다.

용접 된 파이프 피팅은 ERW 용접 된 탄소 강철 또는

스테인리스 스틸 파이프. 그들은 1⁄2 ∼ 72 ̊ 크기로 제공되며 매듭 없는 픽팅보다 더 저렴합니다.

질문: 짧은 반지름 (SR) 또는 긴 반지름 (LR) 은 무엇을 의미합니까?

A: 당신은 종종 SR45 팔꿈치 또는 LR45 팔꿈치를 듣게됩니다. 45 또는 90는 buttweld 부착을 위해 곡선의 각도를 나타냅니다.

흐름 방향을 변경하기 위해. 긴 반지름 팔꿈치 (LR 90 팔꿈치 또는 LR 45 팔꿈치) 는

파이프의 크기의 1.5배가 됩니다. 6인치 LR 90의 굽기 반지름은

짧은 반지름 팔꿈치 (SR45 또는 SR90) 는 피팅의 크기에 해당하는 파이프 구부름이 있으므로 6 ′′ SR 45

굽기 반지름은 6 ̊의 nominal pipe size입니다.

Q: 3R 또는 3D 팔꿈치 파이프 장착장치는 무엇입니까?

A: 첫째, 용어 3R 또는 3D는 동의어로 사용됩니다. 3R 엉덩이 용접 팔꿈치

3R 팔꿈치는 3D 팔꿈치와 같습니다

DEYE PIPING COMPANY 서비스

1기술 지원

2원자재 품질 관리

3생산 기간 동안 검사.

4최종 테스트는 표면, 차원, PT 테스트, RT 테스트, 초음파 테스트를 포함합니다.

5- 테스트 보고

4유연한 배송 조건 EXW FOB CIF CFR DDP DDU

5유연 한 지불 방법: LC. TT. DP

6. 맞춤형 패키지 로고 포함. 케이스 차원.

718개월 품질 보증 기간

9- 오류가 발견되면 공중으로 무료로 교체

10. 24시간 후반 답변

꼬리표:

sch40 탄소 강관이음

탄소 강철 파이프 피팅

경미제철 cs 파이프 피팅
