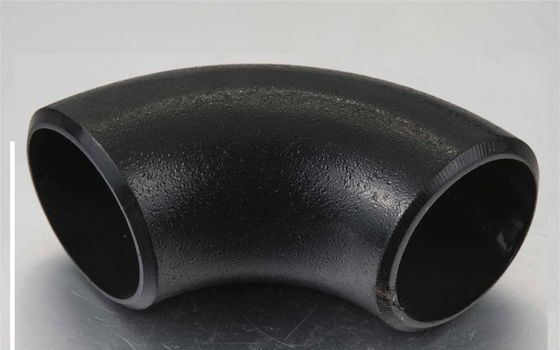

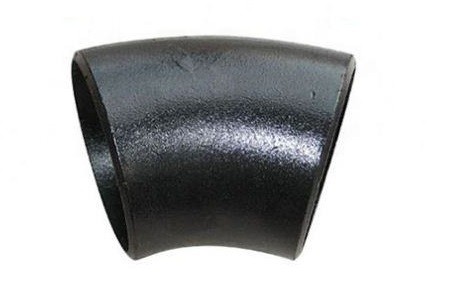

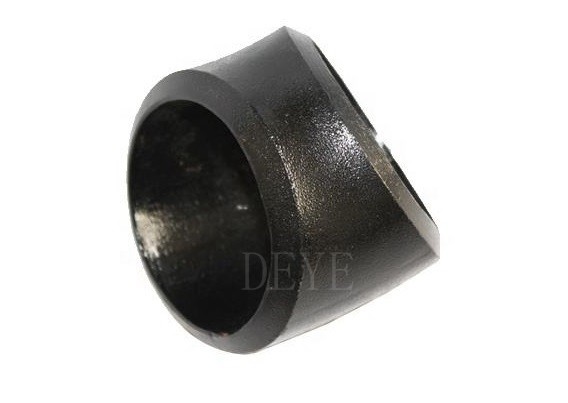

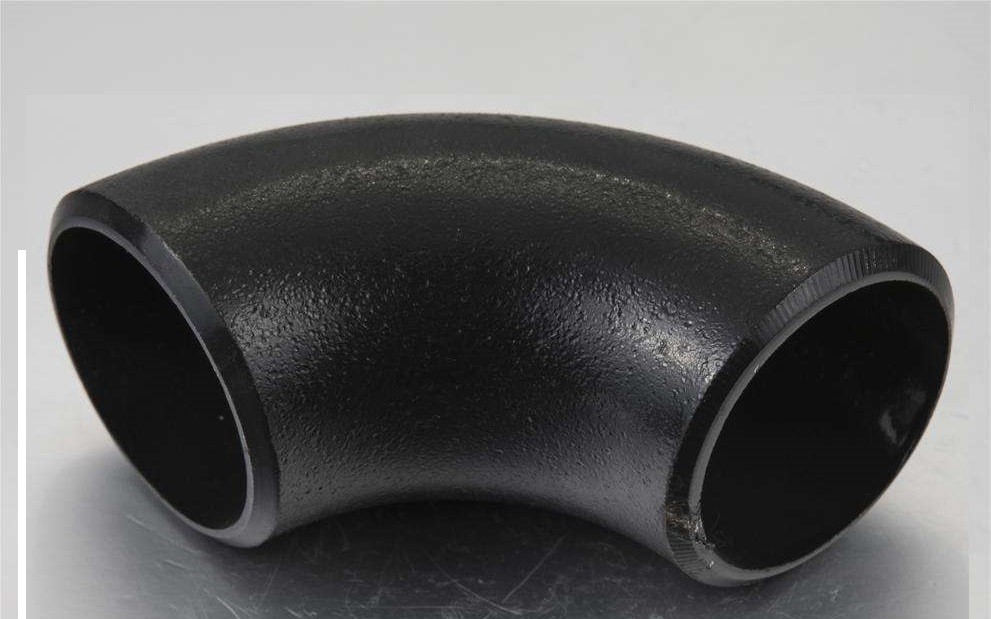

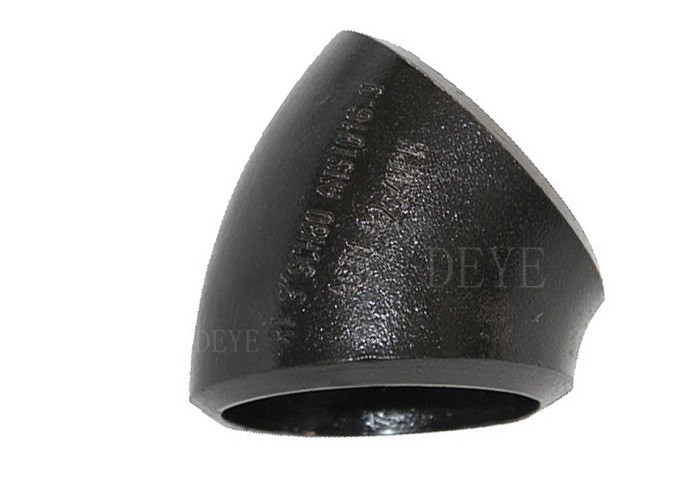

가벼운 강철 CS 파이프 피팅 SCH40 SCH80과 함께 22.5° Eblow
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | DEYE |
| 인증 | ISO9001:2015 PED |
| 모델 번호 | PF-EL-C06 |
| Document | Product Brochure PDF |
| 최소 주문 수량 | 10PCS |
| 가격 | USD0.58-USD100 for seamless fittings |
| 포장 세부 사항 | 층 나무로 된 경우, 팔레트, 통 |
| 배달 시간 | 저장 품목을 위한 5-8 일 |
| 지불 조건 | L/C, T/T, D/P |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
SKYPE: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 표준 | ASME 안시 딘 고스트 | 소재 | A234WPB WP11, P9, WPL6 |
|---|---|---|---|
| 두께 | SGP, 성병, SCH20, SCH30,SCH40, SCH60, SCH80, SCH160, XS, XXS | 크기 | 1/2 -72 |
| 연결 | 맞대기 용접 BW | 표면 | 흑색 가공, 사라지는 가공, 반성 기름 |
| 종류 | 22.5DEG, 45DEG, 90DEG, 180DEG | ||
| 강조하다 | 경미제철 cs 파이프 피팅,220.5°C 파이프 피팅,SCH80 cs 팔꿈치 |
||
제품 설명
가벼운 강철 CS 파이프 피팅 SCH40 SCH80과 함께 22.5° Eblow
제품 설명
부트 웰드 파이프 피팅은 산업 건설 파이프 라인에서 적용되는 ASME B16.9 사양에 따라 설계됩니다.
팔꿈치, 티, 크로스, 캡, 줄기, 스터브 끝 등
제품 정보/기본 정보/특구
| 제품 이름 | ANSI B16.9 부트 용접 탄소 철강 파이프 장착 |
| 종류 | LR 90도 팔꿈치, SR 90도 팔꿈치, 45도 LR 팔꿈치, 22.5LR 팔꿈치, 80도 반환, 굽기, 팔꿈치 감소, 직선 티, 동등 티, 콘.길고 짧은 허리 관절 끝 |
| 크기 | 1/2"-72" 톱니없는 팔꿈치 (1/2′′ ′′ 24′′), ERW / 웰드 / 제조 된 팔꿈치 (1/2′′ ′′ 72′′) |
| 벽 두께 | SCH10,SCH20,SCH30,STD,SCH40,SCH60,XS,SCH80,SCH100,SCH120,SCH140,SCH160,XXS,DIN,SGP JIS 두께 |
| 매트 표준 | ASTMA234,ASTM A420,ASTM A312,ANSI B16.9/B16.28/B16.25ASME B169, |
| JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615 | |
| GB 12459-99, EN 표준 등 | |
| 소재 등급 | 탄소강: A234 WPB, WP5, WP6, WP9, WP11, WP12, WP22, A420WPL6, WPL8, WP91 |
| 12CrMo, 15Cr5Mo, 1Cr5Mo, 12Cr1MoV, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 및 WPHY 70 | |
| ST370ST358ST372ST35.4/8,ST42,ST45,ST52,ST524 | |
| STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49 | |
| 스테인리스 스틸304, 304L, 304H. 316, 316L, 316H, 321, 347, 347H, 듀플렉스 SS 2507, DSS2205, UNS31803 UNS32750 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404, 1.4462, 1.4410, 1.4501 | |
| 표면 | 검은색 페인트, 라크 페인트, 반강화 기름, 뜨거운 galvanized, 차가운 galvanized, 3PE, 등 |
| 운송 패키지 | 플라스틱 필름, 나무 케이스, 나무 팔레트, 또는 고객의 요청에 따라 |
특징/기록
팔꿈치: 이러한 파이프 피팅은 흐름 방향을 변경하는 데 사용됩니다.
- 90도 및 45도 각도 인수관공사에 대한 높은 요구로 인해 90도 팔꿈치
물 펌프, 밸브, 그리고 갑판 배수관에서, 45도 팔꿈치는 주로 물 공급 시설, 전자
그리고 화학 산업 파이프라인 네트워크, 식품, 에어컨 파이프라인, 정원 생산, 농업, 태양 에너지 시설.
기술/기술 데이터 시트
파이프 피팅의 두께 목록 ANSI B16.9
단위: mm
| NPS | 외부 디미터 | 각기 다른 두께 +12.5%의 허용량 | |||||||||
| 스 20 | Sch30 | 성병 | Sch40 | Sch60 | XS | 80 | 쉴20 | Sch160 | XXS | ||
| 1/8 | 10. 3 | ∙ | ∙ | 1. 73 | 1. 73 | ∙ | 2. 41 | 2. 41 | ∙ | ∙ | ∙ |
| 1/4 | 137 | ∙ | ∙ | 2. 24 | 2. 24 | ∙ | 3. 02 | 3. 02 | ∙ | ∙ | ∙ |
| 3/8 | 17. 1 | ∙ | ∙ | 2. 31 | 2. 31 | ∙ | 3. 20 | 3. 20 | ∙ | ∙ | ∙ |
| 1/2 | 21. 3 | ∙ | ∙ | 2. 77 | 2. 77 | ∙ | 3. 73 | 3. 73 | ∙ | 4. 78 | 7. 47 |
| 3/4 | 267 | ∙ | ∙ | 2. 87 | 2. 87 | ∙ | 3. 91 | 3. 91 | ∙ | 5. 56 | 7. 82 |
| 1 | 33.4 | ∙ | ∙ | 3. 38 | 3. 38 | ∙ | 4. 55 | 4. 55 | ∙ | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | ∙ | ∙ | 3. 56 | 3. 56 | ∙ | 4. 85 | 4. 85 | ∙ | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | ∙ | ∙ | 3. 68 | 3. 68 | ∙ | 5. 08 | 5. 08 | ∙ | 7. 14 | 1015 |
| 2 | 60. 3 | ∙ | ∙ | 3. 91 | 3. 91 | ∙ | 5. 54 | 5. 54 | ∙ | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | ∙ | ∙ | 5. 16 | 5. 16 | ∙ | 7. 01 | 7.01 | ∙ | 9. 53 | 14. 02 |
| 3 | 88. 9 | ∙ | ∙ | 5. 49 | 5. 49 | ∙ | 7. 62 | 7. 62 | ∙ | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | ∙ | ∙ | 5. 74 | 5. 74 | ∙ | 8. 08 | 8. 08 | ∙ | ∙ | ∙ |
| 4 | 114. 3 | ∙ | ∙ | 6.02 | 6. 02 | ∙ | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | ∙ | ∙ | 6. 55 | 6. 55 | ∙ | 9. 53 | 9. 53 | 12. 70 | 1588 | 19. 05 |
| 6 | 168. 3 | ∙ | ∙ | 7. 11 | 7. 11 | ∙ | 10. 97 | 10. 97 | 14. 27 | 18. 26 | 21.95 |
| 8 | 219. 1 | 6. 35 | 7. 04 | 8. 18 | 8. 18 | 10. 31 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 6. 35 | 7. 80 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323.9 | 6. 35 | 8. 38 | 9. 53 | 10. 31 | 14. 27 | 12. 70 | 17. 48 | 25. 40 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 7. 92 | 9. 53 | 9. 53 | 11. 13 | 15. 09 | 12. 70 | 19. 05 | 27. 79 | 35. 71 | ∙ |
| 16 | 406. 4 | 7. 92 | 9. 53 | 9. 53 | 12. 70 | 16. 66 | 12. 70 | 21. 44 | 30. 96 | 40. 49 | ∙ |
| 18 | 457. 2 | 7. 92 | 11. 13 | 9. 53 | 14. 27 | 19. 05 | 12. 70 | 23. 83 | 34. 96 | 45. 24 | ∙ |
| 20 | 508. 0 | 9. 53 | 12. 70 | 9. 53 | 15. 09 | 20. 62 | 12. 70 | 2619 | 38. 10 | 50. 01 | ∙ |
| 22 | 558. 8 | 9. 53 | 12. 70 | 9. 53 | ∙ | 22. 23 | 12. 70 | 28. 58 | 41. 28 | 53. 98 | ∙ |
| 24 | 609. 6 | 9. 53 | 14. 27 | 9. 53 | 17. 48 | 24. 61 | 12. 70 | 30. 96 | 46. 02 | 59. 54 | ∙ |
| 26 | 660.4 | 12. 70 | ∙ | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 28 | 711.2 | 12. 70 | 1588 | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 30 | 762. 0 | 12. 70 | 1588 | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 32 | 812. 8 | 12. 70 | 1588 | 9. 53 | 17. 48 | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 34 | 863. 6 | 12. 70 | 1588 | 9. 53 | 17. 48 | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 36 | 914. 4 | 12. 70 | 1588 | 9. 53 | 17. 48 | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 38 | 965.2 | ∙ | ∙ | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 40 | 1016. 0 | ∙ | ∙ | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 42 | 1066. 8 | ∙ | ∙ | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 44 | 1117. 6 | ∙ | ∙ | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 46 | 1168.4 | ∙ | ∙ | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 48 | 1219. 2 | ∙ | ∙ | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
차원 목록
장 반지름 팔꿈치의 크기
| 정상 파이프 크기 (NPS) | 베벨의 바깥 지름 | 90도 팔꿈치, A | 45도 팔꿈치, B |
| 1/2 | 21.3 | 38 | 16 |
| 3/4 | 26.7 | 38 | 19 |
| 1 | 33.4 | 38 | 22 |
| 1 1/4 | 42.2 | 48 | 25 |
| 1 1/2 | 48.3 | 57 | 29 |
| 2 | 60.3 | 76 | 35 |
| 2 1/2 | 73.0 | 95 | 44 |
| 3 | 88.9 | 114 | 51 |
| 3 1/2 | 101.6 | 133 | 57 |
| 4 | 114.3 | 152 | 64 |
| 5 | 141.3 | 190 | 79 |
| 6 | 168.3 | 229 | 95 |
| 8 | 219.1 | 305 | 127 |
| 10 | 273.0 | 381 | 159 |
| 12 | 323.8 | 457 | 190 |
| 14 | 355.6 | 533 | 222 |
| 16 | 406.4 | 610 | 254 |
| 18 | 457.0 | 686 | 286 |
| 20 | 508.0 | 762 | 318 |
| 22 | 559.0 | 838 | 343 |
| 24 | 610.0 | 914 | 381 |
| 26 | 660.0 | 991 | 406 |
| 28 | 711.0 | 1 067 | 438 |
| 30 | 762.0 | 1 143 | 470 |
| 32 | 813.0 | 1 219 | 502 |
| 34 | 864.0 | 1 295 | 533 |
| 36 | 914.0 | 1 372 | 565 |
| 38 | 965.0 | 1 448 | 600 |
| 40 | 1016번0 | 1 524 | 632 |
| 42 | 1067.0 | 1 600 | 660 |
| 44 | 118.0 | 1 676 | 695 |
| 46 | 1,168.0 | 1 753 | 727 |
| 48 | 1 219.0 | 1 829 | 759 |
적용/이용
저압 및 중압 유체 파이프 라인, 보일러, 석유 및 천연 가스 산업, 굴착, 화학 산업
전기 산업, 조선, 비료 장비 및 파이프 라인, 구조물, 석유화학, 제약 산업 등
소재 사양
명칭: A 234/A 234M ¥ 05 철근 탄소 강철 및 합금 강철의 파이프 피팅에 대한 표준 사양
온도 중대 및 고온 서비스
이 사양은 꿰매지 않고 용접된 구조의 가공 탄소제철 및 합금제철 핑싱에 해당합니다.
ASME B16의 최신 개정9, B16.11, MSS SP-79 및 MSS SP-95. 이 부착은 압력 파이프에 사용 됩니다.
그리고 중저온과 고온에서 운용될 수 있는 압력 용기 제조에 사용된다.
MSS 표준은 사양 A960의 추가 요구 사항 S58에 따라 제공되어야 합니다.
화학적 요구 사항 (성분, %)
| 등급 및 재료 | C | 원 | P | S | 실리콘 | 크롬 | 몰리브덴 | 니켈 | 구리 |
| WPBB,C,D,E,F0최대 0.30 | 0.29106 | 0.05 | 0.058 | 010분 | 0.40 최고 | 0.15 최고 | 0.40 최고 | 0.40 최고 | |
| WPCC,D,E,F0.35 최대 | 0.29106 | 0.05 | 0.058 | 010분 | 0.40 최고 | 0.15 최고 | 0.40 최고 | 0.40 최고 | |
| WP1 | 0.28 최대 | 0.30'090 | 0.045 | 0.045 | 0.10 ∼ 0.50 | . . . | 00.44 ∼ 0.65 . . . . . | ||
| WP12 CL1 | 0.056020 | 0.30'080 | 0.045 | 0.045 | 0최대 0.60 | 00.80 ′′1.25 | 00.44 ∼ 0.65 . . . . . | ||
| WP12 CL2 | |||||||||
| WP11 CL1 | 0.056015 | 0.30'060 | 0.03 | 0.03 | 0.50100 | 10.00150 | 00.44 ∼ 0.65 . . . . . | ||
| WP11 CL2 | 0.056020 | 0.30'080 | 0.04 | 0.04 | 0.50100 | 10.00150 | 00.44 ∼ 0.65 . . . . . | ||
| WP11 CL3 | |||||||||
| WP22 CL1 | 0.056015 | 0.30'060 | 0.04 | 0.04 | 0.50 최고 | 10.90260 | 00.87 ∼ 1.13 . . . . . | ||
| WP22 CL3 | |||||||||
| WP5 CL1 | 0.15 최고 | 0.30'060 | 0.04 | 0.03 | 0.50 최고 | 40.06.0 | 00.44 ∼ 0.65 . . . . . | ||
| WP5 CL3 | |||||||||
| WP9 CL1 | 0.15 최고 | 0.30'060 | 0.03 | 0.03 | 1.00 최대 | 80.0100 | 00.90 ∼ 1.10 . . . . . | ||
| WP9 CL3 WPR | |||||||||
| 0.20 최고 | 0.40 ′′1.06 | 0.045 | 0.05 | . . . | . . . | . . . | 10.60224 | 00.75 ′′1.25 | |
| WP91 | 0.08'012 | 0.30'060 | 0.02 | 0.01 | 0.20~0.50 | 80.0995 | 0.85-105 | 0.40 최고 | . . . |
| WP911 | 00.09 ′′0.13 | 0.30'060 | 0.02 | 0.01 | 0.10 ∼ 0.50 | 8.59.5 | 0.90 ̊110 | 0.40 최고 |
. .
|
기계 성능 요구 사항
| WPC, | WP11 CL1 | WP11 CL3 | |||||||
| 등급 및 표기 기호 | WPB | WP11 CL2 | WP1 | WP22 CL1 | WPR | WP22 CL3 | WP91 | WP911 | WP12 CL1 |
| WP12 CL2 | WP5 CL1 | WP5 CL3 | |||||||
| WP9 CL1 | WP9 CL3 | ||||||||
| 팽창 강도, 범위 ksi [MPa] | 60~85 | 70~95 | 55~80 | 60~85 | 63 ∼ 88 | 75~100 | 85·110 | 90~120 | 60~85 |
| [415?? 585] | [485?? 655] | [380?? 550] | [415?? 585] | [435?? 605] | [520?? 690] | [585?? 760] | [620?? 840] | [415?? 585] | |
| 강도 강도, min, ksi [MPa] | 35 [240] | 40 [275] | 30 [205] | 30 [205] | 46 [315] | 45 [310] | 60 [415] | 64 [440] | 32 [220] |
|
(0.2% 오프셋 또는 0.5% 연장 부하) |
|||||||||
생산 과정
기준 표준
ASME B16.9 부트 용접 피팅에 대한 사양
ASME B16.9 사양은 산업 건설 파이프 라인에서 적용되는 부트 용접 피팅을 위해 설계되었습니다.
tee, cross, cap, reducer 등등
표준 적용 범위
이 표준에는 NPS 1/2에서 NPS 48 (DN15-DN1200) 까지의 공장에서 제조된 굽힌 부리 용접 파이프 피팅의 사양이 포함되어 있습니다.
전체 차원, 허용량 등급, 시험 방법 및 표시
특수 장착장치
특수 부착장치는 구매자와 제조업체가 합의한 특수 크기, 형태 및 허용량을 의미합니다.
제조된 핑팅
부위 또는 교차 용접으로 제조된 측면 및 기타 부착물은 파이프 제조로 간주됩니다.
이 표준을 적용할 수 없습니다.
ASME B16.9에 따른 단위는 SI (메트릭) 단위와 미국 통상 단위 모두에서 표시되어야 합니다. 크기의 표시는 NPS입니다.
기준 표준
각 표준 및 사양의 특정 판을 개별 참조에서 식별하는 것은 실용적이지 않다고 간주됩니다.
이전 버전의 기준을 준수하고 다른 모든 면에서 이 표준을 준수하는 제품
이행된 것으로 간주됩니다.
ASME B165: 파이프 플랑스 및 플랑스 피팅: NPS 1 ′′2 NPS 24 메트릭 / 인치 표준을 통해
ASME B1625: 부트 웰딩 엔드용
ASME B31: 압력 파이프 코드
ASME B313: 공정 파이프
ASME B36.10M, 용접 및 꿰매지 않는 철조 파이프
ASME B36.19M, 스테인리스 스틸 파이프
ASME 보일러 및 압력 용기 코드
ASTM A234/A234M-17, 철근 탄소강 및 합금강의 파이프 피팅에 대한 사양
온도 중대 및 고온 서비스
ASTM A403/A403M-16, 가공된 아우스테니틱 스테인리스 스틸 파이프 피팅에 대한 사양
ASTM A420/A420M-16, 철근 탄소강 및 합금강의 파이프 피팅에 대한 사양
낮은 온도 서비스
ASTM A815/A815M-14e1, 금속 페리틱, 페리틱/오스텐틱 및 마르텐시틱 스테인리스 스틸 파이프 피팅에 대한 사양
ASTM A960/A960M-16a, 가공제철 파이프 피팅에 대한 공통 요구 사항 사양
ASTM E29-13, 사양에 대한 적합성을 결정하기 위해 시험 데이터에서 중요한 숫자를 사용하는 연습
ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: 다른 소금속용 (알루미늄, 티타늄, 니켈 및 합금)
FAQ/ 고객 의 질문 및 답변
Q: 고객 A105에 부트 용접 피팅을 요청했습니다.
A: 가장 흔한 탄소 강철 부츠 웰드 핏링 재료는 A234WPB입니다. A105 플랜지와 동등합니다.
그러나 A105 또는 A106 부츠 용접 부착 A106 Gr.B는 파이프 등급에 해당하는 것이 없습니다.
A234WPB 피팅은 A106GR.B 파이프로 만들어집니다. A105는
고압 피팅 또는 플랜지
Q: 고객 요청:
A: 이것은 또한 A105 및 A105 N에서 플랜지를 사용할 수 있기 때문에 잘못된 개념입니다.
그러나, A234WPBN과 같은 것은 없습니다. 제조업체는 정상화
정상화 된 열 처리 과정이 이루어졌습니다. 특히 팔꿈치와 티에 대한 고객
표준화 된 부츠 용접 류는 WPL6 류를 요구해야하며 높은 성능을 가지고 있으며 표준 절차로 표준화됩니다.
Q: 고객이 파이프 스케줄을 언급하는 것을 잊었습니다.
A: 부트 웰드 피팅은 파이프 사이즈에 따라 판매되지만 파이프 스케줄은 피팅의 ID와 일치하도록 지정해야합니다
파이프의 아이디가 알려지지 않으면 표준 벽이 필요하다고 가정합니다.
Q: 고객은 용접 또는 매듭없는 부단 용접 장착을 언급하는 것을 잊어 버렸습니다.
A: 바트 용접 피팅은 용접 및 매듭없는 구성을 모두 사용할 수 있습니다.
또는 스테인레스 스틸 피팅은 꿰매지 않은 파이프로 만들어지며 일반적으로 더 비싸다.
용접 된 파이프 피팅은 ERW 용접 된 탄소 강철 또는
스테인리스 스틸 파이프. 그들은 1⁄2 ∼ 72 ̊ 크기로 제공되며 매듭 없는 픽팅보다 더 저렴합니다.
질문: 짧은 반지름 (SR) 또는 긴 반지름 (LR) 은 무엇을 의미합니까?
A: 당신은 종종 SR45 팔꿈치 또는 LR45 팔꿈치를 듣게됩니다. 45 또는 90는 buttweld 부착을 위해 곡선의 각도를 나타냅니다.
흐름 방향을 변경하기 위해. 긴 반지름 팔꿈치 (LR 90 팔꿈치 또는 LR 45 팔꿈치) 는
파이프의 크기의 1.5배가 됩니다. 6인치 LR 90의 굽기 반지름은
짧은 반지름 팔꿈치 (SR45 또는 SR90) 는 피팅의 크기에 해당하는 파이프 구부름이 있으므로 6 ′′ SR 45
굽기 반지름은 6 ̊의 nominal pipe size입니다.
Q: 3R 또는 3D 팔꿈치 파이프 장착장치는 무엇입니까?
A: 첫째, 용어 3R 또는 3D는 동의어로 사용됩니다. 3R 엉덩이 용접 팔꿈치
3R 팔꿈치는 3D 팔꿈치와 같습니다
DEYE PIPING COMPANY 서비스
1기술 지원
2원자재 품질 관리
3생산 기간 동안 검사.
4최종 테스트는 표면, 차원, PT 테스트, RT 테스트, 초음파 테스트를 포함합니다.
5- 테스트 보고
4유연한 배송 조건 EXW FOB CIF CFR DDP DDU
5유연 한 지불 방법: LC. TT. DP
6. 맞춤형 패키지 로고 포함. 케이스 차원.
718개월 품질 보증 기간
9- 오류가 발견되면 공중으로 무료로 교체
10. 24시간 후반 답변
