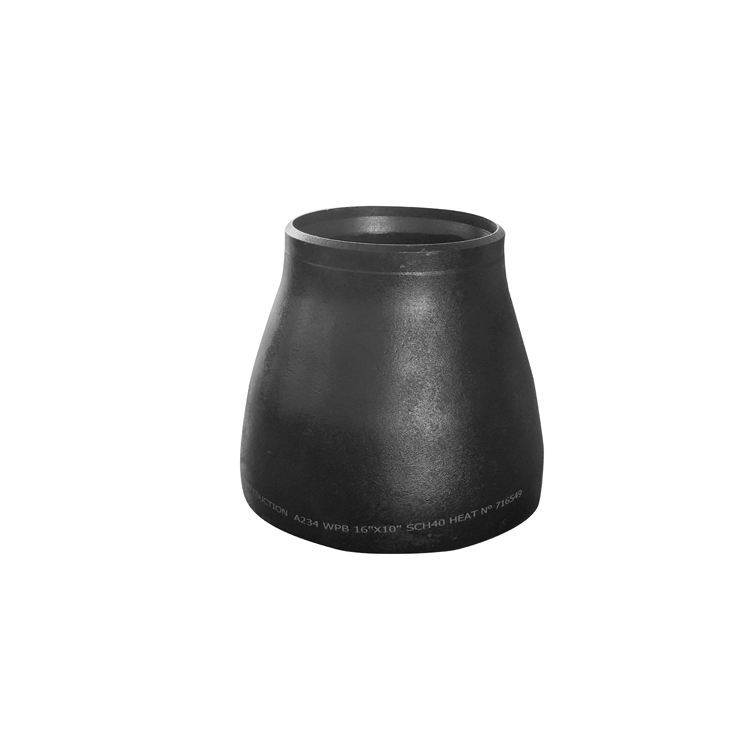

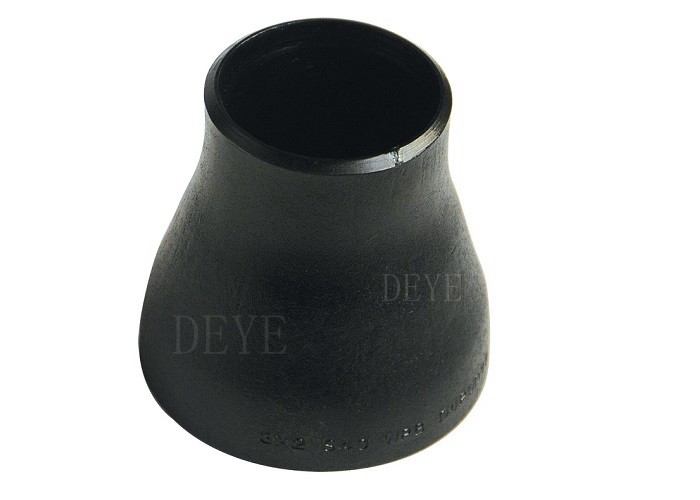

A420 WPL6 SCH40 SCH60 SCH80을 가진 탄소강 콘센트릭 환기

  • A420 WPL6 Carbon Steel Concentric Reducer With SCH40 SCH60 SCH80
  • A420 WPL6 Carbon Steel Concentric Reducer With SCH40 SCH60 SCH80
원래 장소 중국
브랜드 이름 DEYE
인증 ISO9001:2015 PED
모델 번호 PF-RE-C06
Document Product Brochure PDF
최소 주문 수량 10PCS
가격 USD0.58-USD100 for seamless fittings
포장 세부 사항 층 나무로 된 경우, 팔레트, 통
배달 시간 저장 품목을 위한 5-8 일
지불 조건 L/C, T/T, D/P

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

SKYPE: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
스타나르 ASME 안시 딘 고스트 두께 SGP, 성병, SCH20, SCH30,SCH40, SCH60, SCH80, SCH160, XS, XXS
소재 A234WPB, WP11, WP22, WPC, P9, P11, A420WPL6 크기 1/2 -72
연결 맞대기 용접 BW 표면 블랙 페인팅, 배니쉬 페인팅, 방청유, 샌드블라스팅
강조하다

WPL6 탄소 강철 동심 환속기

,

A420 탄소 강철 동심 환속기

,

SCH80 탄소 강철
메시지를 남겨주세요
제품 설명

A420 WPL6 SCH40 SCH60 SCH80을 가진 탄소강 콘센트릭 환기

ASTM A420는낮은 온도 서비스용으로 사용되는 탄소강 및 합금강의 파이프 피팅에 대한 표준 사양.

WPL6는 A420 아래에서 가장 많이 사용되는 등급 재료입니다. WPL6 등급 외에도 표준에는 WPL9, WPL3, WPL8,

충돌시험 온도는 -45°C, -75°C, -100°C, -195°CASTM A420 WPL6 파이프 피팅

ASTM A333 6등급 파이프 및 ASTM A350LF21급 플랜지

제품 정보/상품 설명/기본 정보/특정

제품 이름 낮은 온도 A420 WPL6, WPL9에 사용가능한 콘.
종류 Con. 감소기, ecc. 감소기,LR 90도 팔꿈치, SR 90도 팔꿈치, 45도 LR 팔꿈치, 22.5LR 팔꿈치, 80도 반환, 굽기, 감소 팔꿈치, 직선 티, 동등 티, Y 티, 캡, 스터브 끝,길고 짧은 허리 관절 끝
크기 1/2"-48" DN15-DN1200
벽 두께 SCH10,SCH20,SCH30,STD,SCH40,SCH60,XS,SCH80,SCH100,SCH120,SCH140,SCH160,XXS,DIN,SGP
매트 표준 ASTMA234,ASTM A420,ASTM A312,ANSI B16.9/B16.28/B16.25ASME B169,
JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615
GB 12459-99, EN 표준 등
소재 등급 탄소강: A234 WPB, WP5, WP6, WP9, WP11, WP12, WP22, A420WPL6, WPL8, WP91
12CrMo, 15Cr5Mo, 1Cr5Mo, 12Cr1MoV, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 및 WPHY 70
ST370ST358ST372ST35.4/8,ST42,ST45,ST52,ST524
STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49
스테인리스 스틸304, 304L, 304H. 316, 316L, 316H, 321, 347, 347H, 듀플렉스 SS 2507, DSS2205, UNS31803 UNS32750 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404, 1.4462, 1.4410, 1.4501
표면 검은색 페인트, 라크 페인트, 반강화 기름, 뜨거운 galvanized, 차가운 galvanized, 3PE, 등
운송 패키지 플라스틱 필름, 나무 케이스, 나무 팔레트, 또는 고객의 요청에 따라

특징/기록

1) ASTM A420에 해당하는 부착재는 정형화, 정형화 및 완화, 앙일링 또는 완화 및

온화 상태: 오스테니타이징 열처리 전에 모든 용접이 완료되어야 합니다.

2) ASTM A420는 ASME B16에 따라 제조 된 팔꿈치, 티, 감소기, 캡, 유니언 등을 포함합니다.9, ASME B16.11,

MSS SP-79 및 MSS SP-95, 매듭 없는 및 용접 된 구조 파이프 핑팅의 유형. 이러한 핑팅은 압력 핑팅에서 일반적으로 사용됩니다.

낮은 온도에서 파이프 라인 및 압력 용기/탱크

기술/기술 데이터 시트

파이프 피팅의 두께 목록 ANSI B16.9

단위: mm

NPS 외부 디미터 각기 다른 두께 +12.5%의 허용량
스 20 Sch30 성병 Sch40 Sch60 XS 80 쉴20 Sch160 XXS
1/8 10. 3 ∙ ∙ 1. 73 1. 73 ∙ 2. 41 2. 41 ∙ ∙ ∙
1/4 137 ∙ ∙ 2. 24 2. 24 ∙ 3. 02 3. 02 ∙ ∙ ∙
3/8 17. 1 ∙ ∙ 2. 31 2. 31 ∙ 3. 20 3. 20 ∙ ∙ ∙
1/2 21. 3 ∙ ∙ 2. 77 2. 77 ∙ 3. 73 3. 73 ∙ 4. 78 7. 47
3/4 267 ∙ ∙ 2. 87 2. 87 ∙ 3. 91 3. 91 ∙ 5. 56 7. 82
1 33.4 ∙ ∙ 3. 38 3. 38 ∙ 4. 55 4. 55 ∙ 6. 35 9. 09
1 1/4 42. 2 ∙ ∙ 3. 56 3. 56 ∙ 4. 85 4. 85 ∙ 6. 35 9. 70
1 1/2 48. 3 ∙ ∙ 3. 68 3. 68 ∙ 5. 08 5. 08 ∙ 7. 14 1015
2 60. 3 ∙ ∙ 3. 91 3. 91 ∙ 5. 54 5. 54 ∙ 8. 74 11. 07
2 1/2 73. 0 ∙ ∙ 5. 16 5. 16 ∙ 7. 01 7.01 ∙ 9. 53 14. 02
3 88. 9 ∙ ∙ 5. 49 5. 49 ∙ 7. 62 7. 62 ∙ 11. 13 15. 24
3 1/2 101. 6 ∙ ∙ 5. 74 5. 74 ∙ 8. 08 8. 08 ∙ ∙ ∙
4 114. 3 ∙ ∙ 6.02 6. 02 ∙ 8. 56 8. 56 11. 13 13. 49 17. 12
5 141. 3 ∙ ∙ 6. 55 6. 55 ∙ 9. 53 9. 53 12. 70 1588 19. 05
6 168. 3 ∙ ∙ 7. 11 7. 11 ∙ 10. 97 10. 97 14. 27 18. 26 21.95
8 219. 1 6. 35 7. 04 8. 18 8. 18 10. 31 12. 70 12. 70 18. 26 23. 01 22.23
10 273. 1 6. 35 7. 80 9. 27 9.27 12. 70 12. 70 15. 09 21. 44 28. 58 25. 40
12 323.9 6. 35 8. 38 9. 53 10. 31 14. 27 12. 70 17. 48 25. 40 33. 32 25. 40
14 355. 6 7. 92 9. 53 9. 53 11. 13 15. 09 12. 70 19. 05 27. 79 35. 71 ∙
16 406. 4 7. 92 9. 53 9. 53 12. 70 16. 66 12. 70 21. 44 30. 96 40. 49 ∙
18 457. 2 7. 92 11. 13 9. 53 14. 27 19. 05 12. 70 23. 83 34. 96 45. 24 ∙
20 508. 0 9. 53 12. 70 9. 53 15. 09 20. 62 12. 70 2619 38. 10 50. 01 ∙
22 558. 8 9. 53 12. 70 9. 53 ∙ 22. 23 12. 70 28. 58 41. 28 53. 98 ∙
24 609. 6 9. 53 14. 27 9. 53 17. 48 24. 61 12. 70 30. 96 46. 02 59. 54 ∙
26 660.4 12. 70 ∙ 9. 53 ∙ ∙ 12. 70 ∙ ∙ ∙ ∙
28 711.2 12. 70 1588 9. 53 ∙ ∙ 12. 70 ∙ ∙ ∙ ∙
30 762. 0 12. 70 1588 9. 53 ∙ ∙ 12. 70 ∙ ∙ ∙ ∙
32 812. 8 12. 70 1588 9. 53 17. 48 ∙ 12. 70 ∙ ∙ ∙ ∙
34 863. 6 12. 70 1588 9. 53 17. 48 ∙ 12. 70 ∙ ∙ ∙ ∙
36 914. 4 12. 70 1588 9. 53 17. 48 ∙ 12. 70 ∙ ∙ ∙ ∙
38 965.2 ∙ ∙ 9. 53 ∙ ∙ 12. 70 ∙ ∙ ∙ ∙
40 1016. 0 ∙ ∙ 9. 53 ∙ ∙ 12. 70 ∙ ∙ ∙ ∙
42 1066. 8 ∙ ∙ 9. 53 ∙ ∙ 12. 70 ∙ ∙ ∙ ∙
44 1117. 6 ∙ ∙ 9. 53 ∙ ∙ 12. 70 ∙ ∙ ∙ ∙
46 1168.4 ∙ ∙ 9. 53 ∙ ∙ 12. 70 ∙ ∙ ∙ ∙
48 1219. 2 ∙ ∙ 9. 53 ∙ ∙ 12. 70 ∙ ∙ ∙ ∙

환전기의 차원

A420 WPL6 SCH40 SCH60 SCH80을 가진 탄소강 콘센트릭 환기 0

소명 파이프 크기 (NPS) 베벨의 바깥 지름 끝에서 끝까지, H 크기 베벨의 바깥 지름 끝에서 끝으로
큰 끝 작은 끝 (NPS) 큰 끝 작은 끝 H
3/4 x 1/2 26.7 21.3 38 5X4 141.3 114.3 127
3/4 x 3/8 26.7 17.3 38 5 x 3/2. 141.3 101.6 127
1 x 3/4 33.4 26.7 51 5X3 141.3 88.9 127
1 x 1/2 33.4 21.3 51 5 x 2 ′′/2 141.3 73.0 127
1-1/4 × 1 42.2 33.4 51 5X2 141.3 60.3 127
1-1/4 × 3/4 42.2 26.7 51 6X5 168.3 141.3 140
1-1/4 x 1/2 42.2 21.3 51 6X4 168.3 114.3 140
1-1/2 x 1-1/4 48.3 42.2 64 6 x 31/, 168.3 101.6 140
1-1/2 × 1 48.3 33.4 64 6x3 168.3 88.9 140
1-1/2X3/4 48.3 26.7 64 6 x 27 168.3 73.0 140
1-1/2X1/2 48.3 21.3 64 8x6 219.1 168.3 152
2 x 1/2. 60.3 48.3 76 8X5 219.1 141.3 152
2 x 1-1/4 60.3 42.2 76 8X4 219.1 114.3 152
2X1 60.3 33.4 76 8 x 3-1/2 219.1 101.6 152
2 x 3/4 60.3 26.7 76 10 × 8 273.0 219.1 178
2-1/2 × 2 73.0 60.3 89 10 x 6 273.0 168.3 178
2-1/2 x 1-1/2 73.0 48.3 89 10 x 5 273.0 141.3 178
2-1/2 X 1-1/4 73.0 42.2 89 10 x 4 273.0 114.3 178
2-1/2 X 1 73.0 33.4 89 12 x 10 323.8 273.0 203
3 x 2-1/2 88.9 73.0 89 12 x 8 323.8 219.1 203
3x2 88.9 60.3 89 12 x 6 323.8 168.3 203
3 x 1-1/2 88.9 48.3 89 12 x 5 323.8 141.3 203
3 x 1-1/4 88.9 42.2 89 14 x 12 355.6 323.8 330
3-1/2 x 3 101.6 88.9 102 14 × 10 355.6 273.0 330
3-1/2x 2-1/2 101.6 73.0 102 14 × 8 355.6 219.1 330
3-1/2 × 2 101.6 60.3 102 14 x 6 355.6 168.3 330
3-1/2 x 1-1/2 101.6 48.3 102 16 x 14 406.4 355.6 356
3-1/2x 1-1/4 101.6 42.2 102 16 x 12 406.4 323.8 356
4 x 3-1/2 114.3 101.6 102 16 x 10 406.4 273.0 356
4X3 114.3 88.9 102 16 x 8 406.4 219.1 356
4 × 2-1/2 114.3 73.0 102 18 x 16 457 406.4 381
4X2 114.3 60.3 102 18 x 14 457 355.6 381
4 x1-1/2 114.3 48.3 102 18 x 12 457 323.8 381
　 　 　 　 18 x 10 457 273.0 381

소명 파이프 크기 (NPS) 베벨의 바깥 지름 끝에서 끝까지, H 소명 파이프 크기 (NPS) 베벨의 바깥 지름 끝에서 끝까지, H
큰 끝 작은 끝 큰 끝 작은 끝
20 × 18 508 457.0 508 36 x 34 914 864 610
20 × 16 508 406.4 508 36 x 32 914 813 610
20 x 14 508 355.6 508 36 x 30 914 762 610
20 x 12 508 323.8 508 36 x 26 914 660 610
　 　 　 　 36 x 24 914 610 610
22 × 20 559 508.0 508 　 　 　 　
22 × 18 559 457.0 508 38 x 36 965 914 610
22 x 16 559 406.4 508 38 x 34 965 864 610
22 × 14 559 355.4 508 38 × 32 965 813 610
　 　 　 　 38 x 30 965 762 610
　 　 　 　 38 × 28 965 711 610
24 × 22 610 559.0 508 38 x 26 965 660 610
24 × 20 610 508.0 508 　 　 　 　
24 x 18 610 457.0 508 40 x 38 1 016 965 610
24 × 16 610 406.4 508 40 x 36 1 016 914 610
　 　 　 　 40 × 34 1 016 864 610
26 x 24 660 610.0 610 40 × 32 1 016 813 610
26 × 22 660 559.0 610 40 x 30 1 016 762 610
26 × 20 660 508.0 610 　 　 　 　
26 × 18 660 457.0 610 42 × 40 1 067 1 016 610
　 　 　 　 42 × 38 1 067 965 610
28 × 26 711 660.0 610 42 x 36 1 067 914 610
28 × 24 711 610.0 610 42 × 34 1 067 864 610
28 x 20 711 508.0 610 42 × 32 1 067 813 610
28 × 18 711 457.0 610 42 × 30 1 067 762 610
30 × 28 762 711.0 610 44 × 42 1 118 1 067 610
30 × 26 762 660.0 610 44 × 40 1 118 1 016 610
30 × 24 762 610.0 610 44 × 38 1 118 965 610
30 × 20 762 508.0 610 44 × 36 1 118 914 610
32 x 30 813 762.0 610 46 × 44 1 168 1 118 711
32 × 28 813 711.0 610 46 × 42 1 168 1 067 711
32 x 26 813 660.0 610 46 x 40 1 168 1 016 711
32 x 24 813 610.0 610 46 x 38 1 168 965 711
34 x 32 864 813.0 610 48 x 46 1 219 1 168 711
34 × 30 864 762.0 610 48 × 44 1 219 1 118 711
34 x 26 864 660.0 610 48 x 42 1 219 1 067 711
34 x 24 864 610.0 610 48 x 40 1 219 1 016 711

적용/이용

저압 및 중압 유체 파이프 라인, 보일러, 석유 및 천연 가스 산업, 굴착, 화학 산업

전기 산업, 조선, 비료 장비 및 파이프 라인, 구조물, 석유화학, 제약 산업 등

소재 사양

명칭: A 234/A 234M ¥ 05 철근 탄소 강철 및 합금 강철의 파이프 피팅에 대한 표준 사양
온도 중대 및 고온 서비스

이 사양은 꿰매지 않고 용접된 구조의 가공 탄소제철 및 합금제철 핑싱에 해당합니다.
ASME B16의 최신 개정9, B16.11, MSS SP-79 및 MSS SP-95. 이 부착은 압력 파이프에 사용 됩니다.
그리고 중저온과 고온에서 운용될 수 있는 압력 용기 제조에 사용된다.
MSS 표준은 사양 A960의 추가 요구 사항 S58에 따라 제공되어야 합니다.

화학적 요구 사항 (성분, %)

G라드 및 재료 C 원 P S 실리콘 크롬 몰리브덴 니켈 구리
WPBB,C,D,E,F0최대 0.30 0.29106 0.05 0.058 010분 0.40 최고 0.15 최고 0.40 최고 0.40 최고
WPCC,D,E,F0.35 최대 0.29106 0.05 0.058 010분 0.40 최고 0.15 최고 0.40 최고 0.40 최고
WP1 0.28 최대 0.30'090 0.045 0.045 0.10 ∼ 0.50 . . . 00.44 ∼ 0.65 . . . . .
WP12 CL1 0.056020 0.30'080 0.045 0.045 0최대 0.60 00.80 ′′1.25 00.44 ∼ 0.65 . . . . .
WP12 CL2 　 　 　 　 　 　 　
WP11 CL1 0.056015 0.30'060 0.03 0.03 0.50100 10.00150 00.44 ∼ 0.65 . . . . .
WP11 CL2 0.056020 0.30'080 0.04 0.04 0.50100 10.00150 00.44 ∼ 0.65 . . . . .
WP11 CL3 　 　 　 　 　 　 　
WP22 CL1 0.056015 0.30'060 0.04 0.04 0.50 최고 10.90260 00.87 ∼ 1.13 . . . . .
WP22 CL3 　 　 　 　 　 　 　
WP5 CL1 0.15 최고 0.30'060 0.04 0.03 0.50 최고 40.06.0 00.44 ∼ 0.65 . . . . .
WP5 CL3 　 　 　 　 　 　 　
WP9 CL1 0.15 최고 0.30'060 0.03 0.03 1.00 최대 80.0100 00.90 ∼ 1.10 . . . . .
WP9 CL3 WPR 　 　 　 　 　 　 　 　 　
0.20 최고 0.40 ′′1.06 0.045 0.05 . . . . . . . . . 10.60224 00.75 ′′1.25
WP91 0.08'012 0.30'060 0.02 0.01 0.20~0.50 80.0995 0.85-105 0.40 최고 . . .
WP911 00.09 ′′0.13 0.30'060 0.02 0.01 0.10 ∼ 0.50 8.59.5 0.90 ̊110 0.40 최고

. .

기계 성능 요구 사항

　 WPC 　 WP11 CL1 　 WP11 CL3 　
등급 및 표기 기호 WPB WP11 CL2 WP1 WP22 CL1 WPR WP22 CL3 WP91 WP911 WP12 CL1
WP12 CL2 WP5 CL1 WP5 CL3
　 　 　 　 WP9 CL1 　 WP9 CL3 　 　 　
팽창 강도, 범위 ksi [MPa] 60~85 70~95 55~80 60~85 63 ∼ 88 75~100 85·110 90~120 60~85
　 [415?? 585] [485?? 655] [380?? 550] [415?? 585] [435?? 605] [520?? 690] [585?? 760] [620?? 840] [415?? 585]
강도 강도, min, ksi [MPa] 35 [240] 40 [275] 30 [205] 30 [205] 46 [315] 45 [310] 60 [415] 64 [440] 32 [220]

(0.2% 오프셋 또는 0.5% 연장 부하)

 　 　 　 　 　 　

생산 과정

A420 WPL6 SCH40 SCH60 SCH80을 가진 탄소강 콘센트릭 환기 1

기준 표준

ASME B16.9 부트 용접 피팅에 대한 사양

ASME B16.9 사양은 산업 건설 파이프 라인에서 적용되는 부트 용접 피팅을 위해 설계되었습니다.

tee, cross, cap, reducer 등등

표준 적용 범위

이 표준에는 NPS 1/2에서 NPS 48 (DN15-DN1200) 까지의 공장에서 제조된 굽힌 부리 용접 파이프 피팅의 사양이 포함되어 있습니다.

전체 차원, 허용량 등급, 시험 방법 및 표시

특수 장착장치

특수 부착장치는 구매자와 제조업체가 합의한 특수 크기, 형태 및 허용량을 의미합니다.

제조된 핑팅

부위 또는 교차 용접으로 제조된 측면 및 기타 부착물은 파이프 제조로 간주됩니다.

이 표준을 적용할 수 없습니다.

ASME B16.9에 따른 단위는 SI (메트릭) 단위와 미국 통상 단위 모두에서 표시되어야 합니다. 크기의 표시는 NPS입니다.

기준 표준

각 표준 및 사양의 특정 판을 개별 참조에서 식별하는 것은 실용적이지 않다고 간주됩니다.

이전 버전의 기준을 준수하고 다른 모든 면에서 이 표준을 준수하는 제품

이행된 것으로 간주됩니다.

ASME B165: 파이프 플랑스 및 플랑스 피팅: NPS 1 ′′2 NPS 24 메트릭 / 인치 표준을 통해

ASME B1625: 부트 웰딩 엔드용

ASME B31: 압력 파이프 코드

ASME B313: 공정 파이프

ASME B36.10M, 용접 및 꿰매지 않는 철조 파이프

ASME B36.19M, 스테인리스 스틸 파이프

ASME 보일러 및 압력 용기 코드

ASTM A234/A234M-17, 철근 탄소강 및 합금강의 파이프 피팅에 대한 사양

온도 중대 및 고온 서비스

ASTM A403/A403M-16, 가공된 아우스테니틱 스테인리스 스틸 파이프 피팅에 대한 사양

ASTM A420/A420M-16, 철근 탄소강 및 합금강의 파이프 피팅에 대한 사양

낮은 온도 서비스

ASTM A815/A815M-14e1, 금속 페리틱, 페리틱/오스텐틱 및 마르텐시틱 스테인리스 스틸 파이프 피팅에 대한 사양

ASTM A960/A960M-16a, 가공제철 파이프 피팅에 대한 공통 요구 사항 사양

ASTM E29-13, 사양에 대한 적합성을 결정하기 위해 시험 데이터에서 중요한 숫자를 사용하는 연습

ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: 다른 소금속용 (알루미늄, 티타늄, 니켈 및 합금)

FAQ/ 고객 의 질문 및 답변

Q: 고객 A105에 부트 용접 피팅을 요청했습니다.

A: 가장 흔한 탄소 강철 부츠 웰드 핏링 재료는 A234WPB입니다. A105 플랜지와 동등합니다.

그러나 A105 또는 A106 부츠 용접 부착 A106 Gr.B는 파이프 등급에 해당하는 것이 없습니다.

A234WPB 피팅은 A106GR.B 파이프로 만들어집니다. A105는

고압 피팅 또는 플랜지

Q: 고객 요청:

A: 이것은 또한 A105 및 A105 N에서 플랜지를 사용할 수 있기 때문에 잘못된 개념입니다.

그러나, A234WPBN과 같은 것은 없습니다. 제조업체는 정상화

정상화 된 열 처리 과정이 이루어졌습니다. 특히 팔꿈치와 티에 대한 고객

표준화 된 부츠 용접 류는 WPL6 류를 요구해야하며 높은 성능을 가지고 있으며 표준 절차로 표준화됩니다.

Q: 고객이 파이프 스케줄을 언급하는 것을 잊었습니다.

A: 부트 웰드 피팅은 파이프 사이즈에 따라 판매되지만 파이프 스케줄은 피팅의 ID와 일치하도록 지정해야합니다

파이프의 아이디가 알려지지 않으면 표준 벽이 필요하다고 가정합니다.

Q: 고객은 용접 또는 매듭없는 부단 용접 장착을 언급하는 것을 잊어 버렸습니다.

A: 바트 용접 피팅은 용접 및 매듭없는 구성을 모두 사용할 수 있습니다.

또는 스테인레스 스틸 피팅은 꿰매지 않은 파이프로 만들어지며 일반적으로 더 비싸다.

용접 된 파이프 피팅은 ERW 용접 된 탄소 강철 또는

스테인리스 스틸 파이프. 그들은 1⁄2 ∼ 72 ̊ 크기로 제공되며 매듭 없는 픽팅보다 더 저렴합니다.

질문: 짧은 반지름 (SR) 또는 긴 반지름 (LR) 은 무엇을 의미합니까?

A: 당신은 종종 SR45 팔꿈치 또는 LR45 팔꿈치를 듣게됩니다. 45 또는 90는 buttweld 부착을 위해 곡선의 각도를 나타냅니다.

흐름 방향을 변경하기 위해. 긴 반지름 팔꿈치 (LR 90 팔꿈치 또는 LR 45 팔꿈치) 는

파이프의 크기의 1.5배가 됩니다. 6인치 LR 90의 굽기 반지름은

짧은 반지름 팔꿈치 (SR45 또는 SR90) 는 피팅의 크기에 해당하는 파이프 구부름이 있으므로 6 ′′ SR 45

굽기 반지름은 6 ̊의 nominal pipe size입니다.

Q: 3R 또는 3D 팔꿈치 파이프 장착장치는 무엇입니까?

A: 첫째, 용어 3R 또는 3D는 동의어로 사용됩니다. 3R 엉덩이 용접 팔꿈치

3R 팔꿈치는 3D 팔꿈치와 같습니다

DEYE PIPING COMPANY 서비스

1기술 지원

2원자재 품질 관리

3생산 기간 동안 검사.

4최종 테스트는 표면, 차원, PT 테스트, RT 테스트, 초음파 테스트를 포함합니다.

5- 테스트 보고

4유연한 배송 조건 EXW FOB CIF CFR DDP DDU

5유연 한 지불 방법: LC. TT. DP

6. 맞춤형 패키지 로고 포함. 케이스 차원.

718개월 품질 보증 기간

9- 오류가 발견되면 공중으로 무료로 교체

10. 24시간 후반 답변

꼬리표:

sch40 탄소 강관이음

탄소 강철 파이프 피팅

경미제철 cs 파이프 피팅
