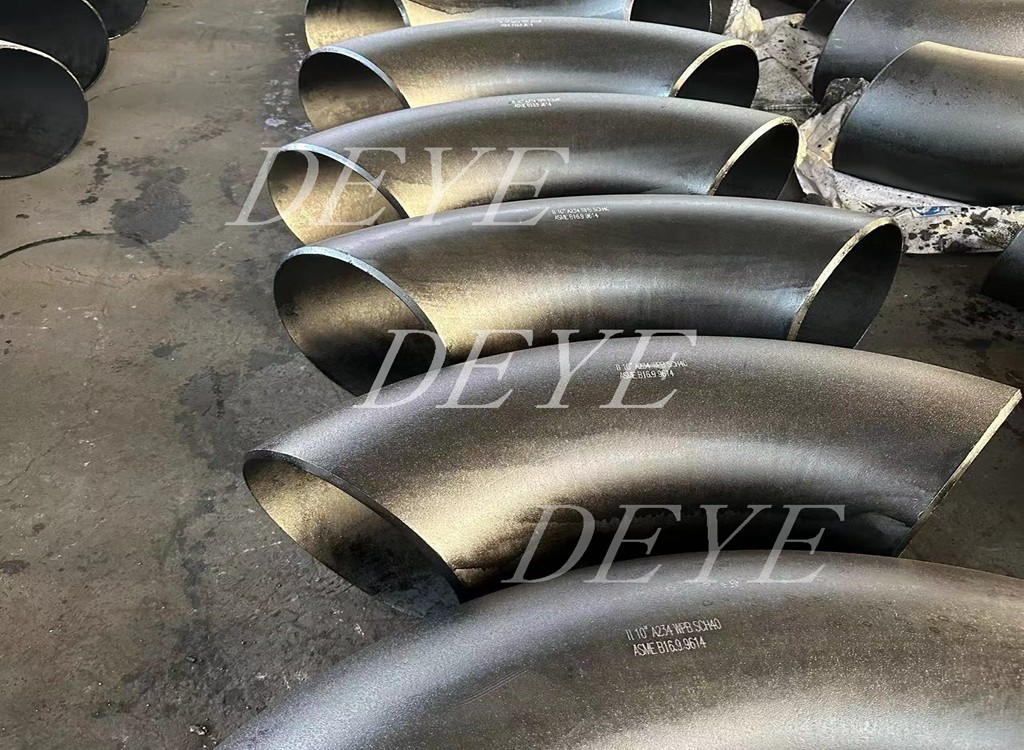

PN10 PN16 탄소 강철 파이프 피팅 LR 팔꿈치 DIN2605
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | DEYE |
| 인증 | ISO9001:2015 PED |
| 모델 번호 | PF-EL-C02 |
| Document | Product Brochure PDF |
| 최소 주문 수량 | 10PCS |
| 가격 | USD0.58-USD100 for seamless fittings |
| 포장 세부 사항 | 층 나무로 된 경우, 팔레트, 통 |
| 배달 시간 | 저장 품목을 위한 5-8 일 |
| 지불 조건 | L/C, T/T, D/P |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
SKYPE: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 소재 | A234WPB, WPC, WP11, WP12,WP22, A420WPL6 | 벽 두께 | 성병, SCH40, SCH60, SCH80, SCH160, XS, XXS |
|---|---|---|---|
| 표면 | 흑색 가공, 사라지는 가공, 반성 기름 | 표준 | ANSI B16.9 MSS SP-25 MSS SP-44 DIN2605 |
| 강조하다 | PN16 탄소강 파이프 피팅,PN10 탄소강 파이프 피팅,DIN2605 lr 팔꿈치 |
||
제품 설명
PN10 PN16 탄소 강철 파이프 부착 LR DIN2605와 함께 팔꿈치
설명:
DIN2605/DIN2615/DIN2616/DIN2617/DIN2618/DIN86088/DIN86089/DIN86090 매듭없는 철강 파이프 부착
Butt-Weld Bw Elbow/Tee/Reducer/Cap/Cross DIN2605 표준은 꿰매고 용접 된 철 팔꿈치를 지정합니다.
파이프에 부트 용접을 목적으로 하는 곡선.
이 핑팅은 용접 된 파이프와 같은 내부 압력에서 작동 할 수 없습니다. 즉, 압력 인수는 낮습니다.
제품 정보/상품 설명/기본 정보/특정

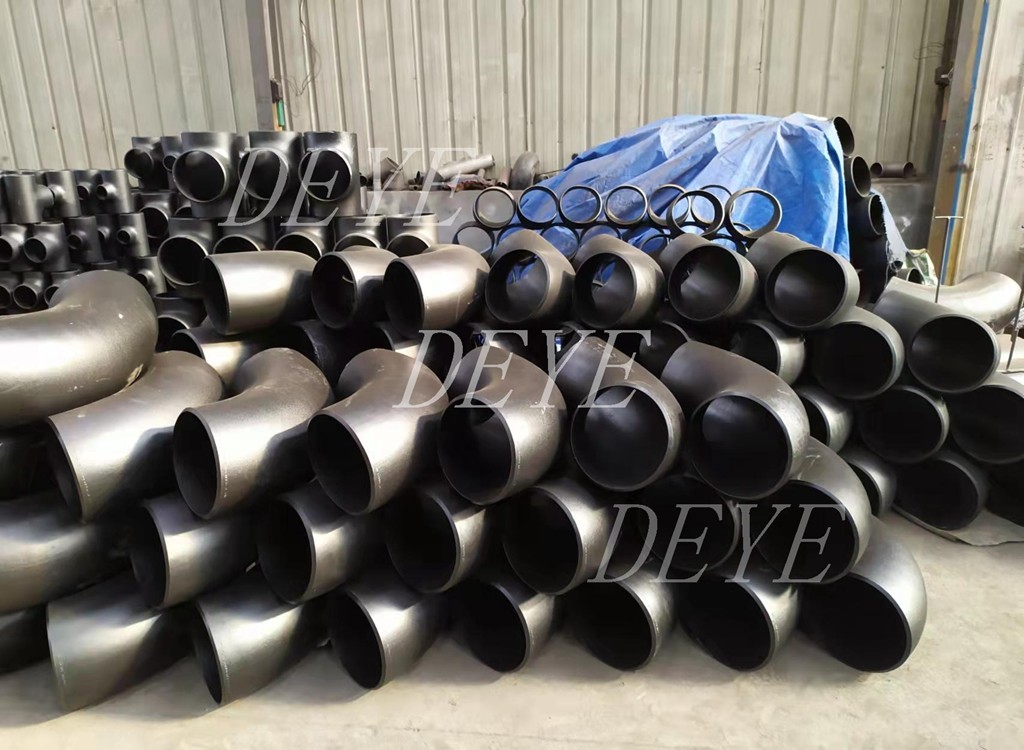

| 이름 | 45/90/180도 팔꿈치,평등 티,감소 티,중심적 감소기,동심적 감소기,끝 캡,굽기,크로스 | |
| 팔꿈치 반지름 | 장 반지름과 짧은 반지름은 1D와 함께 사용할 수 있습니다.1.5D, 2D,2.5D,3D,4D,5D,6D,7D-40D | |
| 연결 | 베블 엔드, 플라인 엔드 | |
| 표면 마감 | 항강연유, 검은색 페인팅, 전기진크 접착, 냉각, 뜨거운 펌프 펌프... | |
| 기술 | 꿰매고, 굽혀 | |
| 표준 | 미국 표준 | ANSI B169ASME B1628ASME B1625,ASME B36.10M,MSS SP-43,MSS SP-75 |
| 유럽 표준 | EN10253-1,EN10253-2 | |
| 영국 표준 | BS1965 | |
| 일본 표준 | JIS B2311, JIS 2312, JIS 2313 | |
| 한국 표준 | KS B1522, KS B1541, KS B1543 | |
| 독일 표준 | DIN2605,DIN2615,DIN2616,DIN2617,DIN2618,DIN86088,DIN86089,DIN86090 | |
| 러시아 표준 | GOST 17375, GOST 17376, GOST 17378, GOST 17379, GOST 17380, GOST 30753 | |
| ISO 표준 | ISO 3419 | |
| 크기 | 1/2"-80" // DN15-DN2000 // 15NB-2000NB | |
| 벽 두께 | SCH5S,SCH10S,SCH10,SCH40S,STD,XS,XXS,SCH20,SCH30,SCH40,SCH60,SCH80,SCH160,XXS | |
| 재료 | 가벼운/탄소 강철 | A234 WPB/WPC,A105,ST45,E24,16Mn,Q345,P245GH,P235GH,P265GH |
| 스테인리스 스틸 | A403 WP304,304 (L),316 (L),321,310S,347H,316Ti,317(L),F904L,1.4301,1.4307,1.4401,1.4571,1.4541 | |
| 듀플렉스 스테인리스 스틸 | UNS31803,SAF2205,UNS32205,UNS31500,UNS32750,UNS32760,1.4462,1.4410,1.4501 | |
| 합금강 | ASTM A234 WP 1/5/9/11/12/91,A402 WPL 3-WPL 6,C22,Alloy20,A860 WPHY 42-46-52-60-65-70 | |
| 패키지 | 접합판 케이스 또는 접합판 팔렛 또는 상자 | |
특징/기록

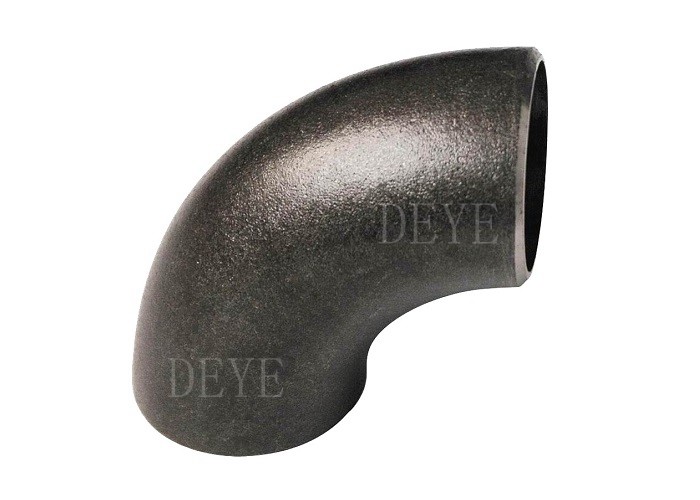

팔꿈치: 이러한 파이프 피팅은 흐름 방향을 변경하는 데 사용됩니다.
- 90도 및 45도 각도 인수관공사에 대한 높은 요구로 인해 90도 팔꿈치
물 펌프, 밸브, 그리고 갑판 배수관에서, 45도 팔꿈치는 주로 물 공급 시설, 전자
그리고 화학 산업 파이프라인 네트워크, 식품, 에어컨 파이프라인, 정원 생산, 농업, 태양 에너지 시설.
기술/기술 데이터 시트
타입 2: r=1.0D, 타입 3: r=1.5D, 타입 5: r=2.5D, 타입 10 r=5.0D, 타입 20: r=10.0D
이 표준 (1) 에 따라 3 (3) 타입의 무縫 (S) 90 (90) 팔꿈치의 지정, dg가 88,9 mm에 해당한다.
그리고 s는 DIN 2609 (G) 에 해당하는 재료 그룹 G에 속하는 재료로 만든 2,3mm에 해당합니다.
| 명목 크기 DN | 파이프 외부 지름, 41) | 종류 | 1 | 벽 두께, s, 시리즈 | 5 | 최대 압력 인수 | r | b | e | ||||||
| 1 | 시리즈의 비율로 | ||||||||||||||
| 22) | 3 | 4 | 2 | 3 | 4 | 5 | |||||||||
| 15 | 21,3 | 2 | 53 | 54 | 57 | 59 | 17,5 | 28 | 7 | ||||||
| 3 | 1,6 | ∙ | 2,0 | 3,2 | 4,0 | 74 | ∙ | 75 | 75 | 76 | 28,0 | 38 | 12 | ||
| 5 | 85 | 85 | 85 | 85 | 42,5 | 53 | 18 | ||||||||
| 20 | 26,9 | 2 | 59 | 60 | 61 | 62 | 25,0 | 39 | 10 | ||||||
| 3 | 1,6 | 2,3 | 3,2 | 4.0 | 67 | ∙ | 68 | 68 | 69 | 29,0 | 43 | 12 | |||
| 5 | 86 | 86 | 86 | 86 | 57,5 | 71 | 24 | ||||||||
| 25 | 33,7 | 2 | 52 | 53 | 54 | 55 | 25,0 | 42 | 10 | ||||||
| 3 | 2,0 | ∙ | 2,6 | 3,2 | 4,0 | 70 | ∙ | 70 | 70 | 71 | 38,0 | 56 | 16 | ||
| 5 | 86 | 86 | 86 | 86 | 72,5 | 90 | 30 | ||||||||
| 32 | 42,4 | 2 | 52 | 52 | 54 | 54 | 32,0 | 53 | 13 | ||||||
| 3 | 2,0 | ∙ | 2,6 | 3,6 | 4,0 | 70 | ∙ | 70 | 71 | 71 | 48,0 | 69 | 20 | ||
| 5 | 86 | 86 | 87 | 87 | 92,5 | 114 | 38 | ||||||||
| 40 | 48,3 | 2 | 51 | 52 | 53 | 54 | 38,0 | 62 | 16 | ||||||
| 3 | 2,0 | ∙ | 2,6 | 4,0 | 5,0 | 72 | ∙ | 72 | 73 | 73 | 57,0 | 82 | 24 | ||
| 5 | 87 | 87 | 87 | 87 | 107,5 | 132 | 45 | ||||||||
| 50 | 60,3 | 2 | 56 | 56 | 57 | 58 | 51 | 81 | 21 | ||||||
| 3 | 74 | 74 | 75 | 75 | 76 | 106 | 32 | ||||||||
| 5 | 2,0 | ∙ | 2,9 | 4,5 | 5,6 | 87 | ∙ | 87 | 87 | 87 | 135 | 165 | 56 | ||
| 10 | 92 | 93 | 93 | 93 | 254 | 284 | 105 | ||||||||
| 20 | 96 | 96 | 96 | 96 | 508 | 538 | 210 | ||||||||
| 65 | 76,1 | 2 | 55 | 55 | 56 | 57 | 63 | 102 | 26 | ||||||
| 3 | 74 | 74 | 75 | 75 | 95 | 133 | 39 | ||||||||
| 5 | 2,3 | ∙ | 2,9 | 5,0 | 7,1 | 87 | ∙ | 87 | 87 | 87 | 175 | 213 | 73 | ||
| 10 | 92 | 92 | 92 | 93 | 318 | 356 | 132 | ||||||||
| 20 | 96 | 96 | 96 | 96 | 635 | 673 | 263 | ||||||||
| 80 | 88,9 | 2 | 57 | 57 | 58 | 59 | 76 | 121 | 32 | ||||||
| 3 | 75 | 75 | 75 | 76 | 114 | 159 | 47 | ||||||||
| 5 | 2,3 | ∙ | 3,2 | 5,6 | 8,0 | 87 | ∙ | 87 | 87 | 88 | 205 | 250 | 85 | ||
| 10 | 93 | 93 | 93 | 93 | 381 | 425 | 158 | ||||||||
| 20 | 96 | 96 | 96 | 96 | 762 | 806 | 316 | ||||||||
| 100 | 114,3 | 2 | 60 | 60 | 61 | 61 | 102 | 159 | 42 | ||||||
| 3 | 76 | 76 | 76 | 77 | 152 | 210 | 63 | ||||||||
| 5 | 2,6 | ∙ | 3,6 | 6,3 | 8,8 | 88 | ∙ | 88 | 88 | 88 | 270 | 327 | 112 | ||
| 10 | 93 | 93 | 93 | 93 | 508 | 565 | 210 | ||||||||
| 20 | 96 | 96 | 96 | 96 | 1016 | 1073 | 421 | ||||||||
| 125 | 139,7 | 2 | 81 | 61 | 61 | 62 | 127 | 197 | 53 | ||||||
| 3 | 77 | 77 | 77 | 77 | 190 | 260 | 79 | ||||||||
| 5 | 2.6 | 4,0 | 6,3 | 10,0 | 88 | ∙ | 88 | 88 | 88 | 330 | 400 | 137 | |||
| 10 | 93 | 93 | 93 | 93 | 635 | 705 | 263 | ||||||||
| 20 | 97 | 97 | 97 | 97 | 1270 | 1340 | 526 | ||||||||
| 150 | 168,3 | 2 | 60 | 61 | 61 | 61 | 62 | 152 | 237 | 63 | |||||
| 3 | 77 | 77 | 77 | 77 | 77 | 229 | 313 | 95 | |||||||
| 5 | 2,6 | 4,0 | 4,5 | 7,1 | 11,0 | 87 | 87 | 87 | 87 | 88 | 390 | 474 | 162 | ||
| 10 | 93 | 93 | 93 | 93 | 93 | 762 | 846 | 316 | |||||||
| 20 | 97 | 97 | 97 | 97 | 97 | 1524 | 1608 | 631 | |||||||
| 200 | 219,1 | 2 | 62 | 62 | 62 | 63 | 63 | 203 | 313 | 84 | |||||
| 3 | 77 | 78 | 78 | 78 | 78 | 305 | 414 | 126 | |||||||
| 5 | 2,9 | 4.5 | 6,3 | 8,0 | 12,5 | 87 | 87 | 87 | 88 | 88 | 510 | 620 | 211 | ||
| 10 | 93 | 93 | 93 | 93 | 93 | 1016 | 1126 | 421 | |||||||
| 20 | 97 | 97 | 97 | 97 | 97 | 2032 | 2142 | 842 | |||||||
| 250 | 273 | 2 | 62 | 62 | 63 | 63 | 254 | 391 | 105 | ||||||
| 3 | 78 | 78 | 78 | 78 | 381 | 518 | 158 | ||||||||
| 5 | 2,9 | 5,0 | 6.3 | 8,8 | ∙ | 88 | 88 | 88 | 88 | ∙ | 650 | 787 | 269 | ||
| 10 | 93 | 93 | 93 | 93 | 1270 | 1407 | 526 | ||||||||
| 20 | 97 | 97 | 97 | 97 | 2540 | 2677 | 1052 | ||||||||
| 300 | 323,9 | 2 | 63 | 63 | 63 | 63 | 305 | 467 | 126 | ||||||
| 3 | 78 | 78 | 78 | 78 | 457 | 619 | 189 | ||||||||
| 5 | 2,9 | 5,6 | 7,1 | 10,0 | ∙ | 88 | 88 | 88 | 88 | ∙ | 775 | 937 | 321 | ||
| 10 | 93 | 93 | 93 | 93 | 1524 | 1686 | 631 | ||||||||
| 20 | 97 | 97 | 97 | 97 | 3048 | 3210 | 1263 | ||||||||
| 350 | 355,6 | 2 | 66 | 66 | 66 | 66 | 356 | 533 | 148 | ||||||
| 3 | 79 | 79 | 79 | 80 | 533 | 711 | 221 | ||||||||
| 5 | 3,2 | 5.6 | 8,0 | 11,0 | ∙ | 88 | 88 | 88 | 88 | ∙ | 850 | 1028 | 352 | ||
| 10 | 94 | 94 | 94 | 94 | 1778 | 1956 | 737 | ||||||||
| 20 | 97 | 97 | 97 | 97 | 3556 | 3734 | 1473 | ||||||||
| 400 | 406,4 | 2 | 66 | 66 | 66 | 66 | 406 | 610 | 168 | ||||||
| 3 | 79 | 79 | 80 | 80 | 610 | 813 | 253 | ||||||||
| 5 | 3,2 | 6,3 | 8,8 | 12.5 | ∙ | 88 | 88 | 88 | 88 | ∙ | 970 | 1173 | 402 | ||
| 10 | 94 | 94 | 94 | 94 | 2032 | 2235 | 842 | ||||||||
| 20 | 97 | 97 | 97 | 97 | 4064 | 4267 | 1683 | ||||||||
| 450 | 457 | 2 | 66 | 66 | 66 | 457 | 686 | 189 | |||||||
| 3 | 79 | 79 | 80 | 686 | 914 | 284 | |||||||||
| 5 | 4,0 | 6,3 | 10 | ∙ | ∙ | 88 | 88 | 88 | ∙ | ∙ | 1122 | 1350 | 465 | ||
| 10 | 94 | 94 | 94 | 2286 | 2515 | 947 | |||||||||
| 20 | 97 | 97 | 97 | 4572 | 4801 | 1894 | |||||||||
| 500 | 508 | 2 | 66 | 66 | 66 | 508 | 762 | 210 | |||||||
| 3 | 79 | 79 | 80 | 762 | 1016 | 316 | |||||||||
| 5 | 4,0 | 6,3 | 11 | ∙ | ∙ | 88 | 88 | 88 | ∙ | ∙ | 1245 | 1500 | 516 | ||
| 10 | 94 | 94 | 94 | 2540 | 2794 | 1052 | |||||||||
| 20 | 97 | 97 | 97 | 5080 | 5334 | 2104 | |||||||||
| 600 | 610 | 2 | 66 | 66 | 66 | 610 | 914 | 253 | |||||||
| 3 | 79 | 79 | 80 | 914 | 1219 | 379 | |||||||||
| 5 | 5,0 | 6.3 | 12,5 | ∙ | ∙ | 88 | 88 | 88 | ∙ | ∙ | 1525 | 1830 | 632 | ||
| 10 | 94 | 94 | 94 | 3050 | 3355 | 1263 | |||||||||
| 20 | 97 | 97 | 97 | 6100 | 6405 | 2527 | |||||||||
| 700 | 711 | 2 | 62 | 61 | 60 | 711 | 1066 | 295 | |||||||
| 3 | 75 | 73 | 72 | 1067 | 1422 | 442 | |||||||||
| 5 | 5,0 | 7.1 | 12,5 | ∙ | ∙ | 83 | 81 | 81 | ∙ | ∙ | 1778 | 2133 | 737 | ||
| 10 | 88 | 86 | 85 | 3555 | 3911 | 1473 | |||||||||
| 20 | 91 | 89 | 88 | 7110 | 7466 | 2945 | |||||||||
| 800 | 813 | 2 | 61 | 60 | 60 | 813 | 1220 | 337 | |||||||
| 3 | 74 | 73 | 72 | 1219 | 1626 | 505 | |||||||||
| 5 | 5,6 | 8,0 | 12,5 | ∙ | ∙ | 82 | 81 | 81 | ∙ | ∙ | 2033 | 2439 | 842 | ||
| 10 | 87 | 86 | 85 | 4065 | 4472 | 1684 | |||||||||
| 20 | 90 | 89 | 88 | 8130 | 8537 | 3368 |
1) 주어진 파이프 외부 지름은 ISO 4200 1 시리즈에서 가져왔다.
2) 2 시리즈에 지정된 벽 두께는 DN1000까지의 명목 크기에 따라
DIN 2458에 명시된 정상 벽 두께 시리즈
적용/이용
저압 및 중압 유체 파이프 라인, 보일러, 석유 및 천연 가스 산업, 굴착, 화학 산업
전기 산업, 조선, 비료 장비 및 파이프 라인, 구조물, 석유화학, 제약 산업 등
소재 사양
명칭: A 234/A 234M ¥ 05 철근 탄소 강철 및 합금 강철의 파이프 피팅에 대한 표준 사양
온도 중대 및 고온 서비스
이 사양은 꿰매지 않고 용접된 구조의 가공 탄소제철 및 합금제철 핑싱에 해당합니다.
ASME B16의 최신 개정9, B16.11, MSS SP-79 및 MSS SP-95. 이 부착은 압력 파이프에 사용 됩니다.
그리고 중저온과 고온에서 운용될 수 있는 압력 용기 제조에 사용된다.
MSS 표준은 사양 A960의 추가 요구 사항 S58에 따라 제공되어야 합니다.
화학적 요구 사항 (성분, %)
| 등급 및 재료 | C | 원 | P | S | 실리콘 | 크롬 | 몰리브덴 | 니켈 | 구리 |
| WPBB,C,D,E,F0최대 0.30 | 0.29106 | 0.05 | 0.058 | 010분 | 0.40 최고 | 0.15 최고 | 0.40 최고 | 0.40 최고 | |
| WPCC,D,E,F0.35 최대 | 0.29106 | 0.05 | 0.058 | 010분 | 0.40 최고 | 0.15 최고 | 0.40 최고 | 0.40 최고 | |
| WP1 | 0.28 최대 | 0.30'090 | 0.045 | 0.045 | 0.10 ∼ 0.50 | . . . | 00.44 ∼ 0.65 . . . . . | ||
| WP12 CL1 | 0.056020 | 0.30'080 | 0.045 | 0.045 | 0최대 0.60 | 00.80 ′′1.25 | 00.44 ∼ 0.65 . . . . . | ||
| WP12 CL2 | |||||||||
| WP11 CL1 | 0.056015 | 0.30'060 | 0.03 | 0.03 | 0.50100 | 10.00150 | 00.44 ∼ 0.65 . . . . . | ||
| WP11 CL2 | 0.056020 | 0.30'080 | 0.04 | 0.04 | 0.50100 | 10.00150 | 00.44 ∼ 0.65 . . . . . | ||
| WP11 CL3 | |||||||||
| WP22 CL1 | 0.056015 | 0.30'060 | 0.04 | 0.04 | 0.50 최고 | 10.90260 | 00.87 ∼ 1.13 . . . . . | ||
| WP22 CL3 | |||||||||
| WP5 CL1 | 0.15 최고 | 0.30'060 | 0.04 | 0.03 | 0.50 최고 | 40.06.0 | 00.44 ∼ 0.65 . . . . . | ||
| WP5 CL3 | |||||||||
| WP9 CL1 | 0.15 최고 | 0.30'060 | 0.03 | 0.03 | 1.00 최대 | 80.0100 | 00.90 ∼ 1.10 . . . . . | ||
| WP9 CL3 WPR | |||||||||
| 0.20 최고 | 0.40 ′′1.06 | 0.045 | 0.05 | . . . | . . . | . . . | 10.60224 | 00.75 ′′1.25 | |
| WP91 | 0.08'012 | 0.30'060 | 0.02 | 0.01 | 0.20~0.50 | 80.0995 | 0.85-105 | 0.40 최고 | . . . |
| WP911 | 00.09 ′′0.13 | 0.30'060 | 0.02 | 0.01 | 0.10 ∼ 0.50 | 8.59.5 | 0.90 ̊110 | 0.40 최고 |
. .
|
기계 성능 요구 사항
| WPC, | WP11 CL1 | WP11 CL3 | |||||||
| 등급 및 표기 기호 | WPB | WP11 CL2 | WP1 | WP22 CL1 | WPR | WP22 CL3 | WP91 | WP911 | WP12 CL1 |
| WP12 CL2 | WP5 CL1 | WP5 CL3 | |||||||
| WP9 CL1 | WP9 CL3 | ||||||||
| 팽창 강도, 범위 ksi [MPa] | 60~85 | 70~95 | 55~80 | 60~85 | 63 ∼ 88 | 75~100 | 85·110 | 90~120 | 60~85 |
| [415?? 585] | [485?? 655] | [380?? 550] | [415?? 585] | [435?? 605] | [520?? 690] | [585?? 760] | [620?? 840] | [415?? 585] | |
| 강도 강도, min, ksi [MPa] | 35 [240] | 40 [275] | 30 [205] | 30 [205] | 46 [315] | 45 [310] | 60 [415] | 64 [440] | 32 [220] |
|
(0.2% 오프셋 또는 0.5% 연장 부하) |
|||||||||
생산 과정
팔꿈치 표시 과정 및 재설비
ELBOW Shaper 가공
tee 양식 공정 및 장비
감소기 형식 프로세스 및 장비
모래 분쇄 과정 및 장비
비벨링 프로세스
그림 가게

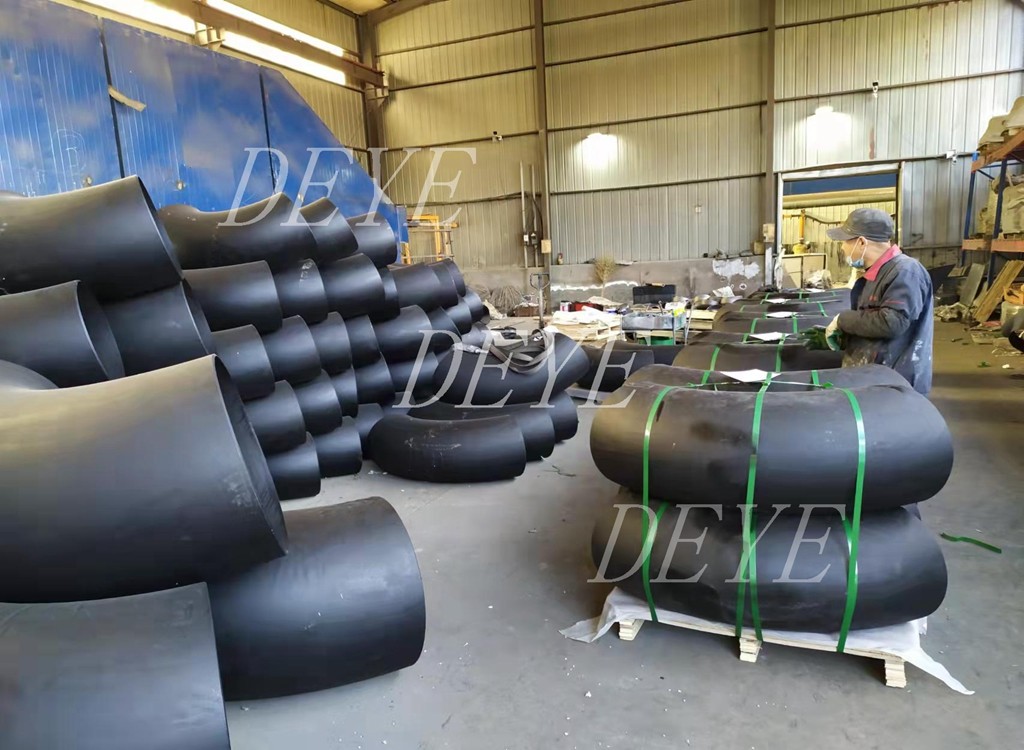

배송용 패키지
기준 표준
ASME B16.9 부트 용접 피팅에 대한 사양
ASME B16.9 사양은 산업 건설 파이프 라인에서 사용되는 부트 용접 피팅에 설계되었습니다.
tee, cross, cap, reducer 등등
표준 적용 범위
이 표준에는 NPS 1/2에서 NPS 48 (DN15-DN1200) 까지의 공장에서 제조된 굽힌 부리 용접 파이프 피팅의 사양이 포함되어 있습니다.
전체 차원, 허용량 등급, 시험 방법 및 표시
특수 장착장치
특수 부착장치는 구매자와 제조업체가 합의한 특수 크기, 형태 및 허용량을 의미합니다.
제조된 핑팅
부위 또는 교차 용접으로 제조된 측면 및 기타 부착물은 파이프 제조로 간주됩니다.
이 표준을 적용할 수 없습니다.
ASME B16.9에 따른 단위는 SI (메트릭) 단위와 미국 통상 단위 모두에서 표시되어야 합니다. 크기의 표시는 NPS입니다.
기준 표준
각 표준 및 사양의 특정 판을 개별 참조에서 식별하는 것은 실용적이지 않다고 간주됩니다.
이전 버전의 기준을 준수하고 다른 모든 면에서 이 표준을 준수하는 제품
이행된 것으로 간주됩니다.
ASME B165: 파이프 플랑스 및 플랑스 피팅: NPS 1 ′′2 NPS 24 메트릭 / 인치 표준을 통해
ASME B1625: 부트 웰딩 엔드용
ASME B31: 압력 파이프 코드
ASME B313: 공정 파이프
ASME B36.10M, 용접 및 꿰매지 않는 철조 파이프
ASME B36.19M, 스테인리스 스틸 파이프
ASME 보일러 및 압력 용기 코드
ASTM A234/A234M-17, 철근 탄소강 및 합금강의 파이프 피팅에 대한 사양
온도 중대 및 고온 서비스
ASTM A403/A403M-16, 가공된 아우스테니틱 스테인리스 스틸 파이프 피팅에 대한 사양
ASTM A420/A420M-16, 철근 탄소강 및 합금강의 파이프 피팅에 대한 사양
낮은 온도 서비스
ASTM A815/A815M-14e1, 금속 페리틱, 페리틱/오스텐틱 및 마르텐시틱 스테인리스 스틸 파이프 피팅에 대한 사양
ASTM A960/A960M-16a, 가공제철 파이프 피팅에 대한 공통 요구 사항 사양
ASTM E29-13, 사양에 대한 적합성을 결정하기 위해 시험 데이터에서 중요한 숫자를 사용하는 연습
ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: 다른 소금속용 (알루미늄, 티타늄, 니켈 및 합금)
FAQ/ 고객 의 질문 및 답변
Q: 고객 A105에 부트 용접 피팅을 요청했습니다.
A: 가장 흔한 탄소 강철 부츠 웰드 핏링 재료는 A234WPB입니다. A105 플랜지와 동등합니다.
그러나 A105 또는 A106 부츠 용접 부착 A106 Gr.B는 파이프 등급에 해당하는 것이 없습니다.
A234WPB 피팅은 A106GR.B 파이프로 만들어집니다. A105는
고압 피팅 또는 플랜지
Q: 고객 요청:
A: 이것은 또한 A105 및 A105 N에서 플랜지가 제공되기 때문에 잘못된 개념입니다.
그러나, A234WPBN과 같은 것은 없습니다. 제조업체는 정상화
정상화 된 열 처리 과정이 이루어졌습니다. 특히 팔꿈치와 티에 대한 고객 필요
표준화 된 부츠 용접 류는 WPL6 류를 요구해야하며 높은 성능을 가지고 있으며 표준 절차로 표준화됩니다.
Q: 고객이 파이프 스케줄을 언급하는 것을 잊었습니다.
A: 부트 웰드 피팅은 파이프 사이즈에 따라 판매되지만 파이프 스케줄은 피팅의 ID와 일치하도록 지정해야합니다
파이프의 아이디가 알려지지 않으면 표준 벽이 필요하다고 가정합니다.
Q: 고객은 용접 또는 매듭없는 부단 용접 장착을 언급하는 것을 잊어 버렸습니다.
A: 바트 용접 피팅은 용접 및 매듭없는 구성을 모두 사용할 수 있습니다.
또는 스테인레스 스틸 피팅은 꿰매지 않은 파이프로 만들어지며 일반적으로 더 비싸다.
용접 된 파이프 피팅은 ERW 용접 된 탄소 강철 또는
스테인리스 스틸 파이프. 그들은 1⁄2 ∼ 72 ̊ 크기로 제공되며, 꿰매지 않는 피팅보다 더 저렴합니다.
질문: 짧은 반지름 (SR) 또는 긴 반지름 (LR) 은 무엇을 의미합니까?
A: 당신은 종종 SR45 팔꿈치 또는 LR45 팔꿈치를 듣게됩니다. 45 또는 90는 buttweld 부착을 위해 곡선의 각도를 나타냅니다.
흐름 방향을 바꾸기 위해. 긴 반지름 팔꿈치 (LR 90 팔꿈치 또는 LR 45 팔꿈치) 는
그래서 6인치 LR 90의 굽기 반지름은 nominal pipe 크기의 1.5 x입니다.
짧은 반지름 팔꿈치 (SR45 또는 SR90) 는 피팅의 크기에 해당하는 파이프 구부름이 있으므로 6 ′′ SR 45
굽기 반지름은 6 ̊의 nominal pipe size입니다.
Q: 3R 또는 3D 팔꿈치 파이프 장착장치는 무엇입니까?
A: 첫째, 3R 또는 3D 용어는 동의어로 사용됩니다. 3R 엉덩이 웰드 팔꿈치
3R 팔꿈치는 3D 팔꿈치와 같습니다
DEYE PIPING COMPANY 서비스
1기술 지원
2원자재 품질 관리
3생산 기간 동안 검사.
4최종 테스트는 표면, 차원, PT 테스트, RT 테스트, 초음파 테스트를 포함합니다.
5- 테스트 보고
4유연한 배송 조건 EXW FOB CIF CFR DDP DDU
5유연 한 지불 방법: LC. TT. DP
6. 맞춤형 패키지 로고 포함. 케이스 차원.
718개월 품질 보증 기간
9- 오류가 발견되면 공중으로 무료로 교체
10. 24시간 후반 답변
추천된 제품
