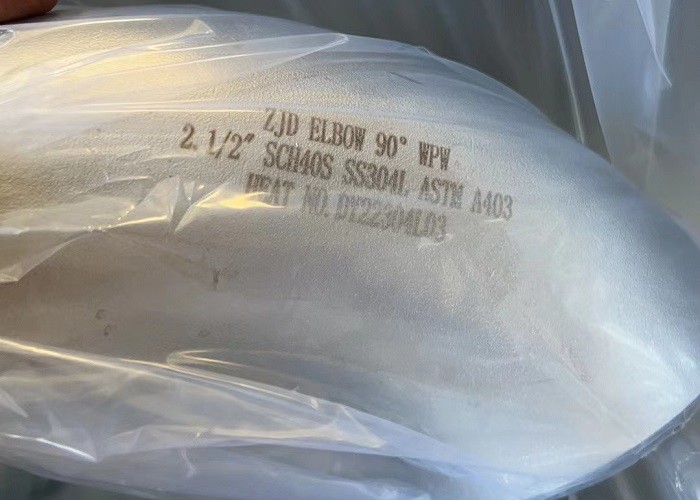

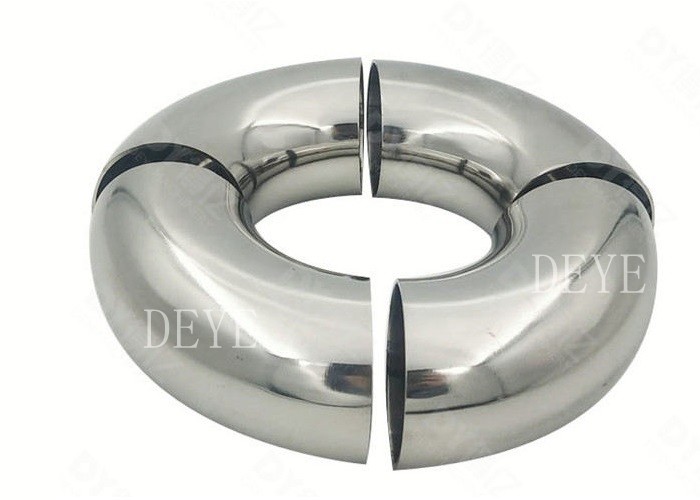

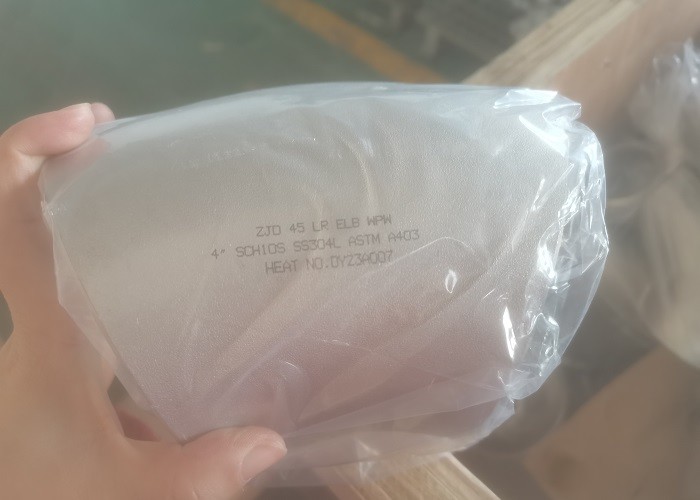

의료 및 식품 산업 스테인레스 스틸 엉덩이 웰드 팔꿈치 닦은
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | DEYE |
| 인증 | ISO9001: 2015 |
| 모델 번호 | PF-EL-S-08 |
| Document | Product Brochure PDF |
| 최소 주문 수량 | 10PCS |
| 가격 | USD 2-100 dollars for SS36L Elbow |
| 포장 세부 사항 | 합판 나무 상자, 깔판, 판지 |
| 배달 시간 | 10 작업 일수 |
| 공급 능력 | 1개월 동안 25 톤 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
SKYPE: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 소재 | SS316/SS316L, SS304/SS304L, SS321, UNS31803, UNS32750 | 연결 | 맞대기 용접 BW |
|---|---|---|---|
| 두께 | Sch5s, sch10s, sch40s, sch80s, sch160s, xs, xxs | 표면 | 산세, 폴란드어 |
| 강조하다 | 식품 산업 스테인리스 스틸 부트 웰드 팔꿈치,반짝이는 스테인레스 스틸 뒤쪽 웰드 팔꿈치,SS316L 스테인리스 부트 웰드 피팅 |
||
제품 설명
닦은 SS316 스테인레스 스틸 파이프
간략 한 소개
얇은 스테인레스 스틸 파이프 피팅광범위한 응용과 장점을 가지고 있으며 건물 장식, 식품 산업, 화학 산업, 석유 및 천연 가스 산업, 자동차 산업과 같은 분야에 적합합니다.의료 장비, 등에 대한 강한 진식 저항성, 높은 표면 완성도, 높은 강도, 좋은 온도 적응력, 쉬운 가공,환경 보호 및 건강 특성은 파이프 재료에 대한 이상적인 선택으로 만듭니다.기술의 지속적인 발전으로,닦은 스테인레스 스틸 파이프의 응용 분야는 더욱 확장되고 다양한 산업에 더 많은 편의성과 개발 기회를 가져다 줄 것입니다..
제품 정보/특정:
| 제품 이름 | 부트 웰딩 스테인리스 스틸 꿰매고 웰딩 파이프 부착 |
| 종류 |

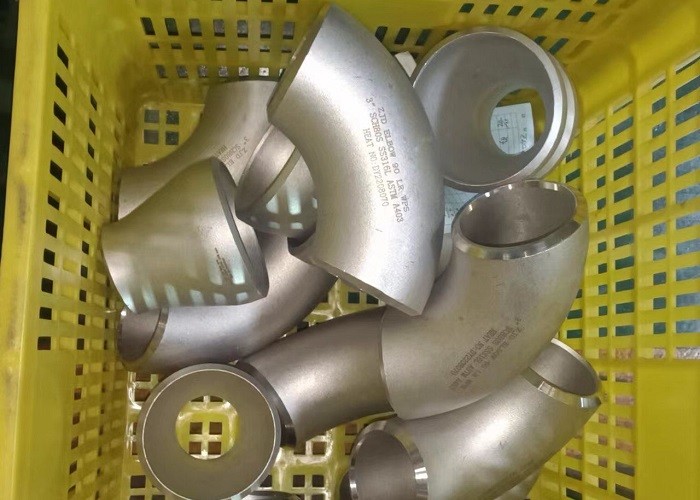

LR 팔꿈치, SR 팔꿈치, 180도 회귀, 굽기, 줄이는 굽기, 직선 티, 동등 티, Y 티 콘, 레드큐어 캡, 스터브 엔드, |
| 크기 | 1/2"-72" |
| 벽 두께 |
SCH5S,SCH10s,SCH20S,SCH30,STD,SCH40S,SCH60,XS,SCH80S,SCH100,SCH120 SCH160S,XXS,DIN,SGP JIS 두께 |
| 표준 | ASTMA312, WP403 A234WPB A420, ANSI B16.9/B16.28/B16.25 |
| JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615 | |
| GB 12459-99, EN 표준 등 | |
| 소재 | 스테인리스 스틸304, 304L, 304H, 316, 316L, 316H, 310, SS321, SS321H, 347, 347H, 904L |
| 듀플렉스 SS 2507, DSS2205, UNS31803 UNS32750 | |
| 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404 | |
| 탄소강 A234 WPB, WP5, WP9, WP11, WP22, A420WPL6, A420WPL8 | |
| ST370ST358ST372ST35.4/8,ST42,ST45,ST52,ST524 | |
| STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49 | |
| 표면 | 샌드블래스팅, 산성 피클링, 닦은 |
특징/기록
1. 강한 진종 저항: 닦은 스테인레스 스틸 파이프 크롬의 추가로 인해 밀도가 높은 산화물 필름을 형성, 효과적으로 산소, 물, 그리고 다른 화학 물질의 침식을 방지 할 수 있습니다.그리고 강한 진식 저항성을 가지고 있습니다..
2높은 표면 완화: 닦은 스테인레스 스틸 파이프는 닦는 처리를 받았으며, 높은 표면 완화로 거울처럼 부드럽고 특정 장식 효과가 있습니다.
3고강도 닦은 스테인레스 스틸 파이프는 특정 합금 요소가 추가되어 높은 강도와 강도를 가지고 있으며 상당한 압력과 충돌을 견딜 수 있습니다.
4좋은 온도 적응력을 가진 닦은 스테인레스 스틸 파이프는 높은 온도 저항력을 가지고 있으며 높은 온도 환경에서 안정적인 성능을 유지할 수 있습니다.
5. 좋은 유연성과 용접성을 가진 스테인리스 스틸 파이프를 처리하고 닦기 쉽고, 다양한 모양과 크기의 파이프로 처리하기 쉽습니다.그리고 다양한 장비와 구성 요소를 제조하기 쉽습니다.
6환경 친화적이고 건강한 닦은 스테인레스 스틸 파이프는 독성이 없으며 냄새가 없으며 박테리아 성장에 저항하며 환경 및 위생 요구 사항을 충족하며 식품에 적합합니다.,의료 및 다른 분야.
기술/ 기술 데이터 시트
파이프 피팅의 두께 목록 ANSI B16.9
단위: mm
| 파이프 크기 DN (in) | 외부 디미터 D | 정상 벽 두께 | ||||||||||||||
| S5s | Sch10 | 스 20 | Sch30 | 40년 | 성병 | Sch40 | Sch60 | 80년 | XS | 80 | Sch100 | 40 | Sch160 | XXS | ||
| 1/8 | 10. 3 | ∙ | ∙ | ∙ | ∙ | 1. 73 | 1. 73 | 1. 73 | ∙ | 2. 41 | 2. 41 | 2. 41 | ∙ | ∙ | ∙ | ∙ |
| 1/4 | 137 | ∙ | ∙ | ∙ | ∙ | 2. 24 | 2. 24 | 2. 24 | ∙ | 3. 02 | 3. 02 | 3. 02 | ∙ | ∙ | ∙ | ∙ |
| 3/8 | 17. 1 | ∙ | ∙ | ∙ | ∙ | 2. 31 | 2. 31 | 2. 31 | ∙ | 3. 20 | 3. 20 | 3. 20 | ∙ | ∙ | ∙ | ∙ |
| 1/2 | 21. 3 | 1.65 | ∙ | ∙ | ∙ | 2. 77 | 2. 77 | 2. 77 | ∙ | 3. 73 | 3. 73 | 3. 73 | ∙ | ∙ | 4. 78 | 7. 47 |
| 3/4 | 267 | 1.65 | ∙ | ∙ | ∙ | 2. 87 | 2. 87 | 2. 87 | ∙ | 3. 91 | 3. 91 | 3. 91 | ∙ | ∙ | 5. 56 | 7. 82 |
| 1 | 33.4 | 1. 65 | ∙ | ∙ | ∙ | 3. 38 | 3. 38 | 3. 38 | ∙ | 4. 55 | 4. 55 | 4. 55 | ∙ | ∙ | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | 1.65 | ∙ | ∙ | ∙ | 3. 56 | 3. 56 | 3. 56 | ∙ | 4. 85 | 4. 85 | 4. 85 | ∙ | ∙ | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | 1.65 | ∙ | ∙ | ∙ | 3. 68 | 3. 68 | 3. 68 | ∙ | 5. 08 | 5. 08 | 5. 08 | ∙ | ∙ | 7. 14 | 1015 |
| 2 | 60. 3 | 1. 65 | ∙ | ∙ | ∙ | 3. 91 | 3. 91 | 3. 91 | ∙ | 5. 54 | 5. 54 | 5. 54 | ∙ | ∙ | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | 2. 11 | ∙ | ∙ | ∙ | 5. 16 | 5. 16 | 5. 16 | ∙ | 7. 01 | 7. 01 | 7.01 | ∙ | ∙ | 9. 53 | 14. 02 |
| 3 | 88. 9 | 2. 11 | ∙ | ∙ | ∙ | 5. 49 | 5. 49 | 5. 49 | ∙ | 7. 62 | 7. 62 | 7. 62 | ∙ | ∙ | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | 2. 11 | ∙ | ∙ | ∙ | 5. 74 | 5. 74 | 5. 74 | ∙ | 8. 08 | 8. 08 | 8. 08 | ∙ | ∙ | ∙ | ∙ |
| 4 | 114. 3 | 2. 11 | ∙ | ∙ | ∙ | 6. 02 | 6.02 | 6. 02 | ∙ | 8. 56 | 8. 56 | 8. 56 | ∙ | ∙ | 13. 49 | 17. 12 |
| 5 | 141. 3 | 2. 77 | ∙ | ∙ | ∙ | 6. 55 | 6. 55 | 6. 55 | ∙ | 9. 53 | 9. 53 | 9. 53 | ∙ | ∙ | 1588 | 19. 05 |
| 6 | 168. 3 | 2. 77 | ∙ | ∙ | ∙ | 7. 11 | 7. 11 | 7. 11 | ∙ | 10. 97 | 10. 97 | 10. 97 | ∙ | ∙ | 18. 26 | 21.95 |
| 8 | 219. 1 | 2. 77 | ∙ | 6. 35 | 7. 04 | 8. 18 | 8. 18 | 8. 18 | 10. 31 | 12. 70 | 12. 70 | 12. 70 | 15. 09 | 20. 62 | 23. 01 | 22.23 |
| 10 | 273. 1 | 3. 40 | ∙ | 6. 35 | 7. 80 | 9. 27 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 12. 70 | 15. 09 | 18. 26 | 25. 40 | 28. 58 | 25. 40 |
| 12 | 323.9 | 3. 96 | ∙ | 6. 35 | 8. 38 | 9. 53 | 9. 53 | 10. 31 | 14. 27 | 12. 70 | 12. 70 | 17. 48 | 21. 44 | 28. 58 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 3. 96 | 6. 35 | 7. 92 | 9. 53 | ∙ | 9. 53 | 11. 13 | 15. 09 | ∙ | 12. 70 | 19. 05 | 23. 83 | 31. 75 | 35. 71 | ∙ |
| 16 | 406. 4 | 419 | 6. 35 | 7. 92 | 9. 53 | ∙ | 9. 53 | 12. 70 | 16. 66 | ∙ | 12. 70 | 21. 44 | 2619 | 36. 53 | 40. 49 | ∙ |
| 18 | 457. 2 | 419 | 6. 35 | 7. 92 | 11. 13 | ∙ | 9. 53 | 14. 27 | 19. 05 | ∙ | 12. 70 | 23. 83 | 29. 36 | 39. 67 | 45. 24 | ∙ |
| 20 | 508. 0 | 4. 78 | 6. 35 | 9. 53 | 12. 70 | ∙ | 9. 53 | 15. 09 | 20. 62 | ∙ | 12. 70 | 2619 | 32. 54 | 44. 45 | 50. 01 | ∙ |
| 22 | 558. 8 | 4. 78 | 6. 35 | 9. 53 | 12. 70 | ∙ | 9. 53 | ∙ | 22. 23 | ∙ | 12. 70 | 28. 58 | 34. 93 | 47. 63 | 53. 98 | ∙ |
| 24 | 609. 6 | 5. 54 | 6. 35 | 9. 53 | 14. 27 | ∙ | 9. 53 | 17. 48 | 24. 61 | ∙ | 12. 70 | 30. 96 | 38. 89 | 52. 37 | 59. 54 | ∙ |
| 26 | 660.4 | ∙ | 7. 92 | 12. 70 | ∙ | ∙ | 9. 53 | ∙ | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ | ∙ |
| 28 | 711.2 | ∙ | 7. 92 | 12. 70 | 1588 | ∙ | 9. 53 | ∙ | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ | ∙ |
| 30 | 762. 0 | 6. 35 | 7. 92 | 12. 70 | 1588 | ∙ | 9. 53 | ∙ | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ | ∙ |
| 32 | 812. 8 | ∙ | 7. 92 | 12. 70 | 1588 | ∙ | 9. 53 | 17. 48 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ | ∙ |
| 34 | 863. 6 | ∙ | 7. 92 | 12. 70 | 1588 | ∙ | 9. 53 | 17. 48 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ | ∙ |
| 36 | 914. 4 | ∙ | 7. 92 | 12. 70 | 1588 | ∙ | 9. 53 | 17. 48 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ | ∙ |
| 38 | 965.2 | ∙ | ∙ | ∙ | ∙ | ∙ | 9. 53 | ∙ | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ | ∙ |
| 40 | 1016. 0 | ∙ | ∙ | ∙ | ∙ | ∙ | 9. 53 | ∙ | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ | ∙ |
| 42 | 1066. 8 | ∙ | ∙ | ∙ | ∙ | ∙ | 9. 53 | ∙ | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ | ∙ |
| 44 | 1117. 6 | ∙ | ∙ | ∙ | ∙ | ∙ | 9. 53 | ∙ | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ | ∙ |
| 46 | 1168.4 | ∙ | ∙ | ∙ | ∙ | ∙ | 9. 53 | ∙ | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ | ∙ |
| 48 | 1219. 2 | ∙ | ∙ | ∙ | ∙ | ∙ | 9. 53 | ∙ | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ | ∙ |
표 1 장 반지름 팔꿈치의 차원
일반 참고: 모든 크기는 밀리미터입니다.
| 정상 파이프 크기 (NPS) | 베벨의 바깥 지름 | 90도 팔꿈치, A | 45도 팔꿈치, B |
| 1/2 | 21.3 | 38 | 16 |
| 3/4 | 26.7 | 38 | 19 |
| 1 | 33.4 | 38 | 22 |
| 1 1/4 | 42.2 | 48 | 25 |
| 1 1/2 | 48.3 | 57 | 29 |
| 2 | 60.3 | 76 | 35 |
| 2 1/2 | 73.0 | 95 | 44 |
| 3 | 88.9 | 114 | 51 |
| 3 1/2 | 101.6 | 133 | 57 |
| 4 | 114.3 | 152 | 64 |
| 5 | 141.3 | 190 | 79 |
| 6 | 168.3 | 229 | 95 |
| 8 | 219.1 | 305 | 127 |
| 10 | 273.0 | 381 | 159 |
| 12 | 323.8 | 457 | 190 |
| 14 | 355.6 | 533 | 222 |
| 16 | 406.4 | 610 | 254 |
| 18 | 457.0 | 686 | 286 |
| 20 | 508.0 | 762 | 318 |
| 22 | 559.0 | 838 | 343 |
| 24 | 610.0 | 914 | 381 |
| 26 | 660.0 | 991 | 406 |
| 28 | 711.0 | 1 067 | 438 |
| 30 | 762.0 | 1 143 | 470 |
| 32 | 813.0 | 1 219 | 502 |
| 34 | 864.0 | 1 295 | 533 |
| 36 | 914.0 | 1 372 | 565 |
| 38 | 965.0 | 1 448 | 600 |
| 40 | 1016번0 | 1 524 | 632 |
| 42 | 1067.0 | 1 600 | 660 |
| 44 | 118.0 | 1 676 | 695 |
| 46 | 1,168.0 | 1 753 | 727 |
| 48 | 1 219.0 | 1 829 | 759 |
표 2 긴 반지름 줄이는 팔꿈치의 차원
| 소명 파이프 크기 (NPS) | 베벨의 바깥 지름 | 중앙에서 끝까지, A | 소명 파이프 크기 (NPS) | 베벨의 바깥 지름 | 중앙에서 끝까지, A | ||
| 큰 끝 | 작은 끝 | 큰 끝 | 작은 끝 | ||||
| 2x1-1/2" | 60.3 | 48.3 | 76 | 10 x 8 | 273.0 | 219.1 | 381 |
| 2 x 1-1/4" | 60.3 | 42.2 | 76 | 10 x 6 | 273.0 | 168.3 | 381 |
| 2 x 1" | 60.3 | 33.4 | 76 | 10 x 5 | 273.0 | 141.3 | 381 |
| 2-1/2 x 2" | 73.0 | 60.3 | 95 | 12 x 10 | 323.8 | 273.0 | 457 |
| 2-1/2X 1-1/2" | 73.0 | 48.3 | 95 | 12 x 8 | 323.8 | 219.1 | 457 |
| 2-1/2 x 1-1/4" | 73.0 | 42.2 | 95 | 12 x 6 | 323.8 | 168.3 | 457 |
| 3 x 2-1/2" | 88.9 | 73.0 | 114 | 14 x 12 | 355.6 | 323.8 | 533 |
| 3x2" | 88.9 | 60.3 | 114 | 14 × 10 | 355.6 | 273.0 | 533 |
| 3 x 1-1/2" | 88.9 | 48.3 | 114 | 14 × 8 | 355.6 | 219.1 | 533 |
| 3-1/2x 3" | 101.6 | 88.9 | 133 | 16 x 14 | 406.4 | 355.6 | 610 |
| 3-1/2 x 2-1/2" | 101.6 | 73.0 | 133 | 16 x 12 | 406.4 | 323.8 | 610 |
| 3-1/2 x 2" | 101.6 | 60.3 | 133 | 16 x 10 | 406.4 | 273.0 | 610 |
| 4 x 3 1/2" | 114.3 | 101.6 | 152 | 18 x 16 | 457.0 | 406.4 | 686 |
| 4x3" | 114.3 | 88.9 | 152 | 18 x 14 | 457.0 | 355.6 | 686 |
| 4 x 2-1/2" | 114.3 | 73.0 | 152 | 18 x 12 | 457.0 | 323.8 | 686 |
| 4x2' | 114.3 | 60.3 | 152 | 18 x 10 | 457.0 | 273.0 | 686 |
| 5x4" | 141.3 | 114.3 | 190 | 20 x 18 | 508.0 | 457.0 | 762 |
| 5 x 3 1/2" | 141.3 | 101.6 | 190 | 20 x 16 | 508.0 | 406.4 | 762 |
| 5x3" | 141.3 | 88.9 | 190 | 20 x 14 | 508.0 | 355.6 | 762 |
| 5 x 2-1/2" | 141.3 | 73.0 | 190 | 20 x 12 | 508.0 | 323.8 | 762 |
| 20 x 10 | 508.0 | 273.0 | 762 | ||||
| 6x5" | 168.3 | 141.3 | 229 | ||||
| 6x4" | 168.3 | 114.3 | 229 | 24 x 22 | 610.0 | 559.0 | 914 |
| 6 x 3 1/2" | 168.3 | 101.6 | 229 | 24 x 20 | 610.0 | 508.0 | 914 |
| 6x3" | 168.3 | 88.9 | 229 | 24 x 18 | 610.0 | 457.0 | 914 |
| 24 x 16 | 610.0 | 406.4 | 914 | ||||
| 8X6" | 219.1 | 168.3 | 305 | 24 × 14 | 610.0 | 355.6 | 914 |
| 8x5" | 219.1 | 141.3 | 305 | 24 × 12 | 610.0 | 323.8 | 914 |
| 8X4" | 219.1 | 114.3 | 305 | • • · | • - • | •. • | ・. ・ |
테이블 3 긴 반지름의 차원 테이블 4 짧은 반지름의 팔꿈치의 차원
| 정형 파이프 크기 NPS | 베벨의 바깥 지름 | 센터에서 센터로 | 대면 | 이름용 파이프 크기 | 베벨의 바깥 지름 | 중앙에서 끝까지, |
| K | (NPS) | A | ||||
| 1/2 | 21.3 | 76 | 48 | |||
| 3/4 | 26.7 | 76 | 51 | |||
| 1 | 33.4 | 76 | 56 | 1 | 33.4 | 25 |
| 1 1/4 | 42.2 | 95 | 70 | 1 1/4 | 42.2 | 32 |
| 1 1/2 | 48.3 | 114 | 83 | 1 1/2 | 48.3 | 38 |
| 2 | 60.3 | 152 | 106 | 2 | 60.3 | 51 |
| 2 1/2 | 73.0 | 190 | 132 | 2 1/2 | 73.0 | 64 |
| 3 | 88.9 | 229 | 159 | 3 | 88.9 | 76 |
| 3 1/2 | 101.6 | 267 | 184 | 3 1/2 | 101.6 | 89 |
| 4 | 114.3 | 305 | 210 | 4 | 114.3 | 102 |
| 5 | 141.3 | 381 | 262 | 5 | 141.3 | 127 |
| 6 | 168.3 | 457 | 313 | 6 | 168.3 | 152 |
| 8 | 219.1 | 610 | 414 | 8 | 219.1 | 203 |
| 10 | 273.0 | 762 | 518 | 10 | 273.0 | 254 |
| 12 | 323.8 | 914 | 619 | 12 | 323.8 | 305 |
| 14 | 355.6 | 1 067 | 711 | 14 | 355.6 | 356 |
| 16 | 406.4 | 1 219 | 813 | 16 | 406.4 | 406 |
| 18 | 457.0 | 1 372 | 914 | 18 | 457.0 | 457 |
| 20 | 508.0 | 1 524 | 1 016 | 20 | 508.0 | 508 |
| 22 | 559.0 | 1 676 | 1 118 | 22 | 559.0 | 559 |
| 24 | 610.0 | 1 829 | 1 219 | 24 | 610.0 | 610 |
테이블 5 짧은 반지름 180도 반지름의 차원 테이블 6 3차원 팔꿈치의 차원
| 이름용 파이프 크기 | 외부 지름 | 센터에서 센터로 | 대면 | 파이프 크기 | 외부 지름 | 90도 팔꿈치 | 45도 팔꿈치 |
| (NPS) | 0 | K | (NPS) | 베벨에서 | A | B | |
| 1 | 33.4 | 51 | 41 | 3/4 | 26.7 | 57 | 24 |
| 1-1/4" | 42.2 | 64 | 52 | 1 | 33.4 | 76 | 31 |
| 1-1/2인치 | 48.3 | 76 | 62 | 1 1/4 | 42.2 | 95 | 39 |
| 2 | 60.3 | 102 | 81 | 1 1/2 | 48.3 | 114 | 47 |
| 2 1/2" | 73.0 | 127 | 100 | 2 | 60.3 | 152 | 63 |
| 3 | 88.9 | 152 | 121 | 2 1/2 | 73.0 | 190 | 79 |
| 3 1/2" | 101.6 | 178 | 140 | 3 | 88.9 | 229 | 95 |
| 4 | 114.3 | 203 | 159 | 3 1/2 | 101.6 | 267 | 111 |
| 5 | 141.3 | 254 | 197 | 4 | 114.3 | 305 | 127 |
| 6 | 168.3 | 305 | 237 | 5 | 141.3 | 381 | 157 |
| 8 | 219.1 | 406 | 313 | 6 | 168.3 | 457 | 189 |
| 10 | 273.0 | 508 | 391 | 8 | 219.1 | 610 | 252 |
| 12 | 323.8 | 610 | 467 | 10 | 273.0 | 762 | 316 |
| 14 | 355.6 | 711 | 533 | 12 | 323.8 | 914 | 378 |
| 16 | 406.4 | 813 | 610 | 14 | 355.6 | 1 067 | 441 |
| 18 | 457.0 | 914 | 686 | 16 | 406.4 | 1 219 | 505 |
| 20 | 508.0 | 1 016 | 762 | 18 | 457.0 | 1 372 | 568 |
| 22 | 559.0 | 1 118 | 838 | 20 | 508.0 | 1 524 | 632 |
| 24 | 610.0 | 1 219 | 914 | 22 | 559.0 | 1 676 | 694 |
| 일반 참고:모든 크기는 밀리미터입니다. | 24 | 610.0 | 1 829 | 757 | |||
| 26 | 660.0 | 1981년 | 821 | ||||
| 28 | 7시0 | 2 134 | 883 | ||||
| 30 | 762.0 | 2 286 | 964 | ||||
| 32 | 813.0 | 2 438 | 1 010 | ||||
| 34 | 864.0 | 2 591 | 1 073 | ||||
| 36 | 914.0 | 2 743 | 1 135 | ||||
| 38 | 965.0 | 2 896 | 1 200 | ||||
| 40 | 1016번0 | 3 048 | 1 264 | ||||
| 42 | 1067.0 | 3200 | 1 326 | ||||
| 44 | 118.0 | 3 353 | 1 389 | ||||
| 46 | 1,168.0 | 3 505 | 1 453 | ||||
| 48 | 1 219.0 | 3 658 | 1 516 | ||||
적용/이용
파이프 피팅은 산업 및 상업용 애플리케이션에서 사용되는 모든 파이프 및 배관 시스템에 널리 요구됩니다.피팅은 파이프가 적절한 장소에 연결되거나 설치되고 필요한 경우 종료되거나 닫힐 수 있도록합니다.펌프 및 파이프 시스템의 필수적인 부분입니다. 펌프 및 파이프 시스템에는 다양한 모양과 크기가 있습니다. 그들은 비싸고 시간이 필요하며 설치에 필요한 재료와 도구가 있습니다.수천 개의 전문 픽팅이 제조됩니다.각 유형의 파이프 또는 튜브는 자신의 유형의 장착이 필요하지만 일반적으로 모든 파이프 피팅은 몇 가지 공통 특징을 공유합니다. 파이프 피팅은 배관 재료가 판매되는 모든 곳에서 제공됩니다.
생산 과정
적용/이용
저압 및 중압 유체 파이프 라인, 보일러, 석유 및 천연 가스 산업, 굴착, 화학 산업, 전기 산업, 조선, 비료 장비 및 파이프 라인, 구조석유화학의약품 산업 등
FAQ/ 고객 의 질문 및 답변
Q:고객은 A105에 부트 웰드 피팅을 요청했습니다:
A: 가장 일반적인 탄소 강철 부트 웰드 부착 재료는 A234WPB입니다. A105 플랜지와 동등하지만 A105 또는 A106 부트 웰드 부착 장치는 없습니다. A106 Gr.B는 파이프 등급입니다.A234WPB 피팅은 A106GR로 만들어집니다.B 파이프. A105는 고압 피팅 또는 플랜지로 만든 바에서 만들어진 재료입니다
Q: 고객 요구 사항:
A:이것은 또한 A105 및 A105 N에서 플랜지가 제공되기 때문에 잘못된 개념입니다.
그러나, A234WPBN 같은 것은 없습니다. 제조업체는 정상화 그들의 바트 웰드 피팅은 정상화 된 열 처리 과정이 이루어졌다고 간주되었습니다. 특히 팔꿈치와 티에 대한
"정상화"된 "바트 웰드" 피팅을 필요로 하는 고객은 WPL6 피팅을 요청해야 합니다. 이 피팅은 고출력이며 표준 절차로 표준화됩니다.
Q:고객이 파이프 스케줄을 언급하는 것을 잊어 버렸어요.
A:부트 웰드 피팅은 파이프 크기에 따라 판매되지만 파이프 스케줄은 파이프 ID와 피팅 ID를 일치하도록 지정해야합니다. 스케줄이 언급되지 않으면,우리는 표준 벽이 요구됩니다 가정합니다.
Q:고객이 용접 또는 매듭 없는 부단 용접 장착을 언급하는 것을 잊어 버렸어:
A:바트 웰드 피팅은 웰드 및 꿰매지 않은 구성 모두에서 사용할 수 있습니다. 꿰매지 않은 바트 웰드 탄소 스틸 또는 스테인리스 스틸 피팅은 꿰매지 않은 파이프로 만들어지며 일반적으로 더 비싸습니다.
꿰매지 않는 파이프 피팅은 12 ′′보다 큰 크기로 일반적이지 않습니다. 용접 된 파이프 피팅은 ERW 용접 된 탄소 강철 또는 스테인레스 스틸 파이프로 만들어집니다.그들은 1⁄2 ∼ 72 ̊ 크기로 제공되며, 꿰매지 않는 핑팅보다 더 저렴합니다..
Q:짧은 반지름 (SR) 또는 긴 반지름 (LR) 은 무엇을 의미합니까?
A:당신은 종종 SR45 팔꿈치 또는 LR45 팔꿈치를 듣게됩니다. 45 또는 90은 흐름 방향을 변경하기 위해 엉덩이 부착에 대한 곡선의 각도를 의미합니다.
긴 반지름 팔꿈치 (LR 90 팔꿈치 또는 LR 45 팔꿈치) 는 파이프의 크기의 1.5 배의 파이프 굽기를 가질 것입니다. 따라서 6 인치 LR 90은 nominal 파이프 크기의 1.5 x의 굽기 반지름을 가지고 있습니다.
짧은 반지름 팔꿈치 (SR45 또는 SR90) 는 파이프 구부름이 피팅의 크기와 같으므로 6 ′′ SR 45는 nominal 파이프 크기의 6 ′′ 구부름 반지름을 가지고 있습니다.
Q:3R 또는 3D 팔꿈치 파이프 장착장치란 무엇입니까?
A:먼저, 3R 또는 3D 용어는 동의어로 사용됩니다. 3R 벅스 웰드 팔꿈치에는 nominal 파이프 크기의 3 배의 구부러기 반경이 있습니다. 3R 팔꿈치는 3D 팔꿈치와 같습니다.
추천된 제품
