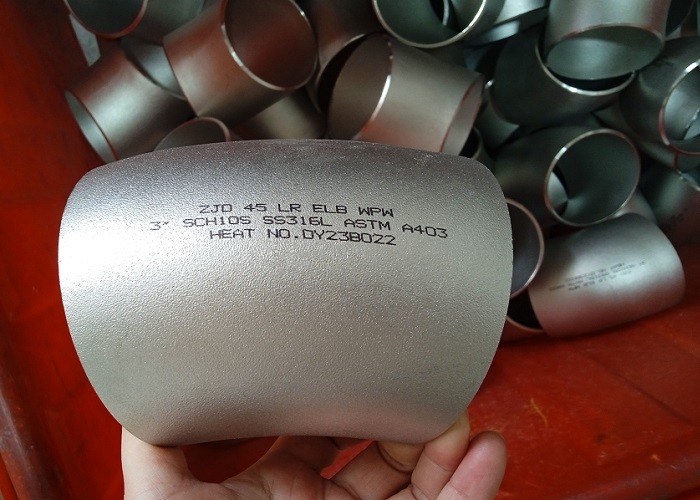

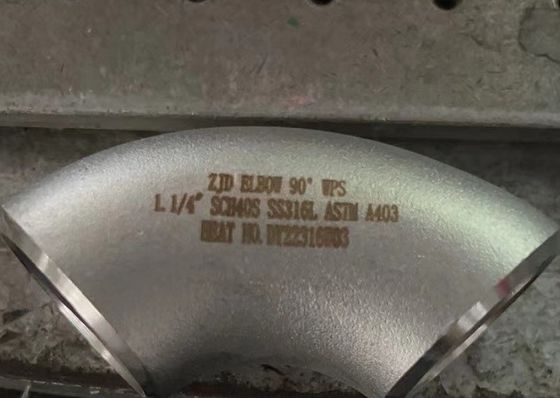

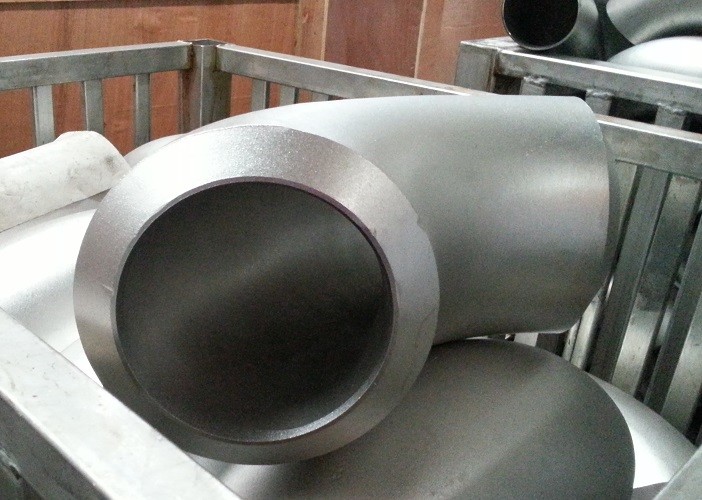

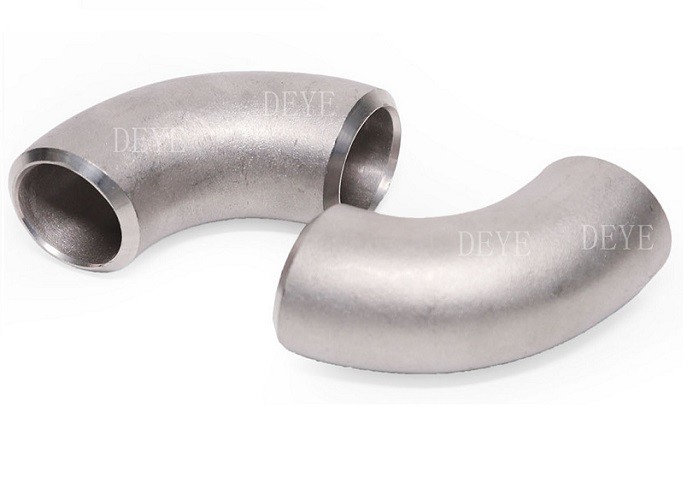

UNS31803 화학물질 및 해수용 스테인레스 스틸 듀플렉스 파이프 피팅
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | DEYE |
| 인증 | ISO9001: 2015 |
| 모델 번호 | PF-EL-S-01 |
| Document | Product Brochure PDF |
| 최소 주문 수량 | 10PCS |
| 가격 | USD 2-100 dollars for SS36L Elbow |
| 포장 세부 사항 | 합판 나무 상자, 깔판, 판지 |
| 배달 시간 | 10 작업 일수 |
| 공급 능력 | 1개월 동안 25 톤 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
SKYPE: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 소재 | SS316/SS316L, SS304/SS304L, SS321, UNS31803, UNS32750 | 연결 | 맞대기 용접 BW |
|---|---|---|---|
| 두께 | Sch5s, sch10s, sch40s, sch80s, sch160s, xs, xxs | 표면 | 산세, 폴란드어 |
| 강조하다 | UNS31803 듀플렉스 파이프 피팅,화학 듀플렉스 파이프 피팅,sch160s 듀플렉스 스틸 핑싱 |
||
제품 설명
스테인리스 철강 파이프 팔꿈치:이러한 파이프 피팅은 흐름의 방향을 변경하는 데 사용됩니다. 팔꿈치 그들은 수관공사에 높은 요구에 따라 90도와 45도 각도로 두 가지 표준 유형으로 주로 제공됩니다.90도 팔꿈치 는 주로 물 펌프 에 수관 을 연결 하는 데 사용 된다, 밸브, 그리고 데크 배수, 45도 팔꿈치는 주로 물 공급 시설, 전자 및 화학 산업 파이프 라인 네트워크, 식품, 에어컨 파이프 라인,정원 생산, 농업, 태양 에너지 시설.
제품 정보/특정:
| 제품 이름 | 부트 웰딩 스테인리스 스틸 꿰매고 웰딩 파이프 부착 |
| 종류 |
LR 팔꿈치, SR 팔꿈치, 180도 회귀, 굽기, 줄이는 굽기, 직선 티, 동등 티, Y 티 콘, 레드큐어 캡, 스터브 엔드, |
| 크기 | 1/2"-72" |
| 벽 두께 | SCH5S,SCH10s,SCH20S,SCH30,STD,SCH40S,SCH60,XS,SCH80S,SCH100,SCH120,,SCH160S,XXS,DIN,SGP JIS 두께 |
| 표준 | ASTMA312, WP403 A234WPB A420, ANSI B16.9/B16.28/B16.25 |
| JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615 | |
| GB 12459-99, EN 표준 등 | |
| 소재 | 스테인리스 스틸304, 304L, 304H, 316, 316L, 316H, 310, SS321, SS321H, 347, 347H, 904L |
| 듀플렉스 SS 2507, DSS2205, UNS31803 UNS32750 | |
| 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404 | |
| 탄소 강철A234 WPB, WP5, WP9, WP11, WP22, A420WPL6, A420WPL8 | |
| ST370ST358ST372ST35.4/8,ST42,ST45,ST52,ST524 | |
| STPG38,STP G42,STPT42,STB42,STS42,STPT49,STS49 | |
| 표면 | 샌드블래스팅, 산성 피클링, 닦은 |
특징/기록
• 부트 웰드 피팅은 파이프 라인의 경로를 변경하거나 파이프 구멍 크기를 줄이거나 늘리거나 펌프 라인을 가시화하거나 블라인드 (부트 웰드 캡) 하는 파이프 피팅입니다.
• 부트 웰드 피팅은 여러 가지 모양 (수지, 티, 감소기, 십자가, 캡, 스터브 끝), 재료 등급 (탄소, 고출력 탄소, 저연금, 스테인리스, 듀플렉스 및 니켈 합금) 에 제공됩니다.
크기와 차원 (2에서 24 인치에 매듭없이 또는 용접, 26 "-72" 용접).
• 부트웨일드 피팅에 대한 주요 사양은 ASME B16.9 (탄소 및 합금 피팅) 및 MSS SP 43 (가 스테인리스 스틸, 듀플렉스 및 니켈 합금 BW 피팅에 대한 ASME B16.9을 통합합니다).
• 부트 웰드 파이프 피팅은 SCH105S, SCH10S, SCH20S, SCH40S, STD, SCH40, SCH80S, SCH80, SCH160S, XXS로 판매됩니다.
• 용접된 부트 용접 류는 비용 이점으로 인해 스테인레스 스틸에서 더 일반적입니다.
• 바트 용접 피팅의 일반적인 재료는 A234 WPB, 고출력 탄소 강철, 스테인리스 강철 304 및 316 및 니켈 합금입니다.
• 탄소강과 스테인리스강의 용접 된 파이프 피팅은 밸브, 파이프 및 장비가 파이프 시스템에 조립될 수 있도록 하는 결합 부품입니다.
기술/ 기술 데이터 시트
파이프 피팅의 두께 목록 ANSI B16.9
단위: mm
|
파이프 크기 DN (in) |
외부 디미터 | 정상 벽 두께 | |||||||||||||||
| S5s | Sch10S | 스 20 | Sch30 | 40년 | 성병 | Sch40 | Sch60 | 80년 | XS | 80 | Sch100 | 쉴20 | 40 | Sch160 | XXS | ||
| 1/8 | 10. 3 | ∙ | 1. 24 | ∙ | ∙ | 1. 73 | 1. 73 | 1. 73 | ∙ | 2. 41 | 2. 41 | 2. 41 | ∙ | ∙ | ∙ | ∙ | ∙ |
| 1/4 | 137 | ∙ | 1. 65 | ∙ | ∙ | 2. 24 | 2. 24 | 2. 24 | ∙ | 3. 02 | 3. 02 | 3. 02 | ∙ | ∙ | ∙ | ∙ | ∙ |
| 3/8 | 17. 1 | ∙ | 1. 65 | ∙ | ∙ | 2. 31 | 2. 31 | 2. 31 | ∙ | 3. 20 | 3. 20 | 3. 20 | ∙ | ∙ | ∙ | ∙ | ∙ |
| 1/2 | 21. 3 | 1.65 | 2. 11 | ∙ | ∙ | 2. 77 | 2. 77 | 2. 77 | ∙ | 3. 73 | 3. 73 | 3. 73 | ∙ | ∙ | ∙ | 4. 78 | 7. 47 |
| 3/4 | 267 | 1.65 | 2. 11 | ∙ | ∙ | 2. 87 | 2. 87 | 2. 87 | ∙ | 3. 91 | 3. 91 | 3. 91 | ∙ | ∙ | ∙ | 5. 56 | 7. 82 |
| 1 | 33.4 | 1. 65 | 2. 77 | ∙ | ∙ | 3. 38 | 3. 38 | 3. 38 | ∙ | 4. 55 | 4. 55 | 4. 55 | ∙ | ∙ | ∙ | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | 1.65 | 2. 77 | ∙ | ∙ | 3. 56 | 3. 56 | 3. 56 | ∙ | 4. 85 | 4. 85 | 4. 85 | ∙ | ∙ | ∙ | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | 1.65 | 2. 77 | ∙ | ∙ | 3. 68 | 3. 68 | 3. 68 | ∙ | 5. 08 | 5. 08 | 5. 08 | ∙ | ∙ | ∙ | 7. 14 | 1015 |
| 2 | 60. 3 | 1. 65 | 2. 77 | ∙ | ∙ | 3. 91 | 3. 91 | 3. 91 | ∙ | 5. 54 | 5. 54 | 5. 54 | ∙ | ∙ | ∙ | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | 2. 11 | 3. 05 | ∙ | ∙ | 5. 16 | 5. 16 | 5. 16 | ∙ | 7. 01 | 7. 01 | 7.01 | ∙ | ∙ | ∙ | 9. 53 | 14. 02 |
| 3 | 88. 9 | 2. 11 | 3. 05 | ∙ | ∙ | 5. 49 | 5. 49 | 5. 49 | ∙ | 7. 62 | 7. 62 | 7. 62 | ∙ | ∙ | ∙ | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | 2. 11 | 3. 05 | ∙ | ∙ | 5. 74 | 5. 74 | 5. 74 | ∙ | 8. 08 | 8. 08 | 8. 08 | ∙ | ∙ | ∙ | ∙ | ∙ |
| 4 | 114. 3 | 2. 11 | 3. 05 | ∙ | ∙ | 6. 02 | 6.02 | 6. 02 | ∙ | 8. 56 | 8. 56 | 8. 56 | ∙ | 11. 13 | ∙ | 13. 49 | 17. 12 |
| 5 | 141. 3 | 2. 77 | 3. 40 | ∙ | ∙ | 6. 55 | 6. 55 | 6. 55 | ∙ | 9. 53 | 9. 53 | 9. 53 | ∙ | 12. 70 | ∙ | 1588 | 19. 05 |
| 6 | 168. 3 | 2. 77 | 3. 40 | ∙ | ∙ | 7. 11 | 7. 11 | 7. 11 | ∙ | 10. 97 | 10. 97 | 10. 97 | ∙ | 14. 27 | ∙ | 18. 26 | 21.95 |
| 8 | 219. 1 | 2. 77 | 3. 76 | 6. 35 | 7. 04 | 8. 18 | 8. 18 | 8. 18 | 10. 31 | 12. 70 | 12. 70 | 12. 70 | 15. 09 | 18. 26 | 20. 62 | 23. 01 | 22.23 |
| 10 | 273. 1 | 3. 40 | 419 | 6. 35 | 7. 80 | 9. 27 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 12. 70 | 15. 09 | 18. 26 | 21. 44 | 25. 40 | 28. 58 | 25. 40 |
| 12 | 323.9 | 3. 96 | 4. 57 | 6. 35 | 8. 38 | 9. 53 | 9. 53 | 10. 31 | 14. 27 | 12. 70 | 12. 70 | 17. 48 | 21. 44 | 25. 40 | 28. 58 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 3. 96 | 4. 78 | 7. 92 | 9. 53 | ∙ | 9. 53 | 11. 13 | 15. 09 | ∙ | 12. 70 | 19. 05 | 23. 83 | 27. 79 | 31. 75 | 35. 71 | ∙ |
| 16 | 406. 4 | 419 | 4. 78 | 7. 92 | 9. 53 | ∙ | 9. 53 | 12. 70 | 16. 66 | ∙ | 12. 70 | 21. 44 | 2619 | 30. 96 | 36. 53 | 40. 49 | ∙ |
| 18 | 457. 2 | 419 | 4. 78 | 7. 92 | 11. 13 | ∙ | 9. 53 | 14. 27 | 19. 05 | ∙ | 12. 70 | 23. 83 | 29. 36 | 34. 96 | 39. 67 | 45. 24 | ∙ |
| 20 | 508. 0 | 4. 78 | 5. 54 | 9. 53 | 12. 70 | ∙ | 9. 53 | 15. 09 | 20. 62 | ∙ | 12. 70 | 2619 | 32. 54 | 38. 10 | 44. 45 | 50. 01 | ∙ |
| 22 | 558. 8 | 4. 78 | 5. 54 | 9. 53 | 12. 70 | ∙ | 9. 53 | ∙ | 22. 23 | ∙ | 12. 70 | 28. 58 | 34. 93 | 41. 28 | 47. 63 | 53. 98 | ∙ |
| 24 | 609. 6 | 5. 54 | 6. 35 | 9. 53 | 14. 27 | ∙ | 9. 53 | 17. 48 | 24. 61 | ∙ | 12. 70 | 30. 96 | 38. 89 | 46. 02 | 52. 37 | 59. 54 | ∙ |
| 26 | 660.4 | ∙ | ∙ | 12. 70 | ∙ | ∙ | 9. 53 | ∙ | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ |
| 28 | 711.2 | ∙ | ∙ | 12. 70 | 1588 | ∙ | 9. 53 | ∙ | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ |
| 30 | 762. 0 | 6. 35 | 7. 92 | 12. 70 | 1588 | ∙ | 9. 53 | ∙ | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ |
| 32 | 812. 8 | ∙ | ∙ | 12. 70 | 1588 | ∙ | 9. 53 | 17. 48 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ |
| 34 | 863. 6 | ∙ | ∙ | 12. 70 | 1588 | ∙ | 9. 53 | 17. 48 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ |
| 36 | 914. 4 | ∙ | ∙ | 12. 70 | 1588 | ∙ | 9. 53 | 17. 48 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ |
| 38 | 965.2 | ∙ | ∙ | ∙ | ∙ | ∙ | 9. 53 | ∙ | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ |
| 40 | 1016. 0 | ∙ | ∙ | ∙ | ∙ | ∙ | 9. 53 | ∙ | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ |
| 42 | 1066. 8 | ∙ | ∙ | ∙ | ∙ | ∙ | 9. 53 | ∙ | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ |
| 44 | 1117. 6 | ∙ | ∙ | ∙ | ∙ | ∙ | 9. 53 | ∙ | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ |
| 46 | 1168.4 | ∙ | ∙ | ∙ | ∙ | ∙ | 9. 53 | ∙ | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ |
| 48 | 1219. 2 | ∙ | ∙ | ∙ | ∙ | ∙ | 9. 53 | ∙ | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ |
표 1 장 반지름 팔꿈치의 차원
일반 참고: 모든 크기는 밀리미터입니다.
| 정상 파이프 크기 (NPS) | 베벨의 바깥 지름 | 90도 팔꿈치, A | 45도 팔꿈치, B |
| 1/2 | 21.3 | 38 | 16 |
| 3/4 | 26.7 | 38 | 19 |
| 1 | 33.4 | 38 | 22 |
| 1 1/4 | 42.2 | 48 | 25 |
| 1 1/2 | 48.3 | 57 | 29 |
| 2 | 60.3 | 76 | 35 |
| 2 1/2 | 73.0 | 95 | 44 |
| 3 | 88.9 | 114 | 51 |
| 3 1/2 | 101.6 | 133 | 57 |
| 4 | 114.3 | 152 | 64 |
| 5 | 141.3 | 190 | 79 |
| 6 | 168.3 | 229 | 95 |
| 8 | 219.1 | 305 | 127 |
| 10 | 273.0 | 381 | 159 |
| 12 | 323.8 | 457 | 190 |
| 14 | 355.6 | 533 | 222 |
| 16 | 406.4 | 610 | 254 |
| 18 | 457.0 | 686 | 286 |
| 20 | 508.0 | 762 | 318 |
| 22 | 559.0 | 838 | 343 |
| 24 | 610.0 | 914 | 381 |
| 26 | 660.0 | 991 | 406 |
| 28 | 711.0 | 1 067 | 438 |
| 30 | 762.0 | 1 143 | 470 |
| 32 | 813.0 | 1 219 | 502 |
| 34 | 864.0 | 1 295 | 533 |
| 36 | 914.0 | 1 372 | 565 |
| 38 | 965.0 | 1 448 | 600 |
| 40 | 1016번0 | 1 524 | 632 |
| 42 | 1067.0 | 1 600 | 660 |
| 44 | 118.0 | 1 676 | 695 |
| 46 | 1,168.0 | 1 753 | 727 |
| 48 | 1 219.0 | 1 829 | 759 |
표 2 긴 반지름 줄이는 팔꿈치의 차원
| 소명 파이프 크기 (NPS) | 베벨의 바깥 지름 | 중앙에서 끝까지, A | 소명 파이프 크기 (NPS) | 베벨의 바깥 지름 | 중앙에서 끝까지, A | ||
| 큰 끝 | 작은 끝 | 큰 끝 | 작은 끝 | ||||
| 2x1-1/2" | 60.3 | 48.3 | 76 | 10 x 8 | 273.0 | 219.1 | 381 |
| 2 x 1-1/4" | 60.3 | 42.2 | 76 | 10 x 6 | 273.0 | 168.3 | 381 |
| 2 x 1" | 60.3 | 33.4 | 76 | 10 x 5 | 273.0 | 141.3 | 381 |
| 2-1/2 x 2" | 73.0 | 60.3 | 95 | 12 x 10 | 323.8 | 273.0 | 457 |
| 2-1/2X 1-1/2" | 73.0 | 48.3 | 95 | 12 x 8 | 323.8 | 219.1 | 457 |
| 2-1/2 x 1-1/4" | 73.0 | 42.2 | 95 | 12 x 6 | 323.8 | 168.3 | 457 |
| 3 x 2-1/2" | 88.9 | 73.0 | 114 | 14 x 12 | 355.6 | 323.8 | 533 |
| 3x2" | 88.9 | 60.3 | 114 | 14 × 10 | 355.6 | 273.0 | 533 |
| 3 x 1-1/2" | 88.9 | 48.3 | 114 | 14 × 8 | 355.6 | 219.1 | 533 |
| 3-1/2x 3" | 101.6 | 88.9 | 133 | 16 x 14 | 406.4 | 355.6 | 610 |
| 3-1/2 x 2-1/2" | 101.6 | 73.0 | 133 | 16 x 12 | 406.4 | 323.8 | 610 |
| 3-1/2 x 2" | 101.6 | 60.3 | 133 | 16 x 10 | 406.4 | 273.0 | 610 |
| 4 x 3 1/2" | 114.3 | 101.6 | 152 | 18 x 16 | 457.0 | 406.4 | 686 |
| 4x3" | 114.3 | 88.9 | 152 | 18 x 14 | 457.0 | 355.6 | 686 |
| 4 x 2-1/2" | 114.3 | 73.0 | 152 | 18 x 12 | 457.0 | 323.8 | 686 |
| 4x2' | 114.3 | 60.3 | 152 | 18 x 10 | 457.0 | 273.0 | 686 |
| 5x4" | 141.3 | 114.3 | 190 | 20 x 18 | 508.0 | 457.0 | 762 |
| 5 x 3 1/2" | 141.3 | 101.6 | 190 | 20 x 16 | 508.0 | 406.4 | 762 |
| 5x3" | 141.3 | 88.9 | 190 | 20 x 14 | 508.0 | 355.6 | 762 |
| 5 x 2-1/2" | 141.3 | 73.0 | 190 | 20 x 12 | 508.0 | 323.8 | 762 |
| 20 x 10 | 508.0 | 273.0 | 762 | ||||
| 6x5" | 168.3 | 141.3 | 229 | ||||
| 6x4" | 168.3 | 114.3 | 229 | 24 x 22 | 610.0 | 559.0 | 914 |
| 6 x 3 1/2" | 168.3 | 101.6 | 229 | 24 x 20 | 610.0 | 508.0 | 914 |
| 6x3" | 168.3 | 88.9 | 229 | 24 x 18 | 610.0 | 457.0 | 914 |
| 24 x 16 | 610.0 | 406.4 | 914 | ||||
| 8X6" | 219.1 | 168.3 | 305 | 24 × 14 | 610.0 | 355.6 | 914 |
| 8x5" | 219.1 | 141.3 | 305 | 24 × 12 | 610.0 | 323.8 | 914 |
| 8X4" | 219.1 | 114.3 | 305 | • • · | • - • | •. • | ・. ・ |
테이블 3 긴 반지름의 차원 테이블 4 짧은 반지름의 팔꿈치의 차원
| 정형 파이프 크기 NPS | 베벨의 바깥 지름 | 센터에서 센터로 | 대면 | 이름용 파이프 크기 | 베벨의 바깥 지름 | 중앙에서 끝까지, |
| K | (NPS) | A | ||||
| 1/2 | 21.3 | 76 | 48 | |||
| 3/4 | 26.7 | 76 | 51 | |||
| 1 | 33.4 | 76 | 56 | 1 | 33.4 | 25 |
| 1 1/4 | 42.2 | 95 | 70 | 1 1/4 | 42.2 | 32 |
| 1 1/2 | 48.3 | 114 | 83 | 1 1/2 | 48.3 | 38 |
| 2 | 60.3 | 152 | 106 | 2 | 60.3 | 51 |
| 2 1/2 | 73.0 | 190 | 132 | 2 1/2 | 73.0 | 64 |
| 3 | 88.9 | 229 | 159 | 3 | 88.9 | 76 |
| 3 1/2 | 101.6 | 267 | 184 | 3 1/2 | 101.6 | 89 |
| 4 | 114.3 | 305 | 210 | 4 | 114.3 | 102 |
| 5 | 141.3 | 381 | 262 | 5 | 141.3 | 127 |
| 6 | 168.3 | 457 | 313 | 6 | 168.3 | 152 |
| 8 | 219.1 | 610 | 414 | 8 | 219.1 | 203 |
| 10 | 273.0 | 762 | 518 | 10 | 273.0 | 254 |
| 12 | 323.8 | 914 | 619 | 12 | 323.8 | 305 |
| 14 | 355.6 | 1 067 | 711 | 14 | 355.6 | 356 |
| 16 | 406.4 | 1 219 | 813 | 16 | 406.4 | 406 |
| 18 | 457.0 | 1 372 | 914 | 18 | 457.0 | 457 |
| 20 | 508.0 | 1 524 | 1 016 | 20 | 508.0 | 508 |
| 22 | 559.0 | 1 676 | 1 118 | 22 | 559.0 | 559 |
| 24 | 610.0 | 1 829 | 1 219 | 24 | 610.0 | 610 |
테이블 5 짧은 반지름 180도 반지름의 차원 테이블 6 3차원 팔꿈치의 차원
| 이름용 파이프 크기 | 외부 지름 | 센터에서 센터로 | 대면 | 파이프 크기 | 외부 지름 | 90도 팔꿈치 | 45도 팔꿈치 |
| (NPS) | 0 | K | (NPS) | 베벨에서 | A | B | |
| 1 | 33.4 | 51 | 41 | 3/4 | 26.7 | 57 | 24 |
| 1-1/4" | 42.2 | 64 | 52 | 1 | 33.4 | 76 | 31 |
| 1-1/2인치 | 48.3 | 76 | 62 | 1 1/4 | 42.2 | 95 | 39 |
| 2 | 60.3 | 102 | 81 | 1 1/2 | 48.3 | 114 | 47 |
| 2 1/2" | 73.0 | 127 | 100 | 2 | 60.3 | 152 | 63 |
| 3 | 88.9 | 152 | 121 | 2 1/2 | 73.0 | 190 | 79 |
| 3 1/2" | 101.6 | 178 | 140 | 3 | 88.9 | 229 | 95 |
| 4 | 114.3 | 203 | 159 | 3 1/2 | 101.6 | 267 | 111 |
| 5 | 141.3 | 254 | 197 | 4 | 114.3 | 305 | 127 |
| 6 | 168.3 | 305 | 237 | 5 | 141.3 | 381 | 157 |
| 8 | 219.1 | 406 | 313 | 6 | 168.3 | 457 | 189 |
| 10 | 273.0 | 508 | 391 | 8 | 219.1 | 610 | 252 |
| 12 | 323.8 | 610 | 467 | 10 | 273.0 | 762 | 316 |
| 14 | 355.6 | 711 | 533 | 12 | 323.8 | 914 | 378 |
| 16 | 406.4 | 813 | 610 | 14 | 355.6 | 1 067 | 441 |
| 18 | 457.0 | 914 | 686 | 16 | 406.4 | 1 219 | 505 |
| 20 | 508.0 | 1 016 | 762 | 18 | 457.0 | 1 372 | 568 |
| 22 | 559.0 | 1 118 | 838 | 20 | 508.0 | 1 524 | 632 |
| 24 | 610.0 | 1 219 | 914 | 22 | 559.0 | 1 676 | 694 |
| 일반 참고:모든 크기는 밀리미터입니다. | 24 | 610.0 | 1 829 | 757 | |||
| 26 | 660.0 | 1981년 | 821 | ||||
| 28 | 7시0 | 2 134 | 883 | ||||
| 30 | 762.0 | 2 286 | 964 | ||||
| 32 | 813.0 | 2 438 | 1 010 | ||||
| 34 | 864.0 | 2 591 | 1 073 | ||||
| 36 | 914.0 | 2 743 | 1 135 | ||||
| 38 | 965.0 | 2 896 | 1 200 | ||||
| 40 | 1016번0 | 3 048 | 1 264 | ||||
| 42 | 1067.0 | 3200 | 1 326 | ||||
| 44 | 118.0 | 3 353 | 1 389 | ||||
| 46 | 1,168.0 | 3 505 | 1 453 | ||||
| 48 | 1 219.0 | 3 658 | 1 516 | ||||
생산 과정
1원자재 인수 및 절단
2물질 식별
3부리, 부리, 부리, 부리, 부리, 부리
4- 재료 접착 과정 (접속 된 팔꿈치)
5SS 파이프 피팅의 열처리
6샷 폭발 및 청소
7표면 검사
8닦은 후
9. 스테인레스 스틸 파이프 피팅 재질 재고
적용/이용
저압 및 중압 유체 파이프 라인, 보일러, 석유 및 천연 가스 산업, 굴착, 화학 산업, 전기 산업, 조선, 비료 장비 및 파이프 라인, 구조석유화학의약품 산업 등
FAQ/ 고객 의 질문 및 답변
Q:고객은 A105에 부트 웰드 피팅을 요청했습니다:
A: 가장 일반적인 탄소 강철 부트 웰드 부착 재료는 A234WPB입니다. A105 플랜지와 동등하지만 A105 또는 A106 부트 웰드 부착 장치는 없습니다. A106 Gr.B는 파이프 등급입니다.A234WPB 피팅은 A106GR로 만들어집니다.B 파이프. A105는 고압 피팅 또는 플랜지로 만든 바에서 만들어진 재료입니다
Q: 고객 요구 사항:
A:이것은 또한 A105 및 A105 N에서 플랜지가 제공되기 때문에 잘못된 개념입니다.
그러나, A234WPBN 같은 것은 없습니다. 제조업체는 정상화 그들의 바트 웰드 피팅은 정상화 된 열 처리 과정이 이루어졌다고 간주되었습니다. 특히 팔꿈치와 티에 대한
"정상화"된 "바트 웰드" 피팅을 필요로 하는 고객은 WPL6 피팅을 요청해야 합니다. 이 피팅은 고출력이며 표준 절차로 표준화됩니다.
Q:고객이 파이프 스케줄을 언급하는 것을 잊어 버렸어요.
A:부트 웰드 피팅은 파이프 크기에 따라 판매되지만 파이프 스케줄은 파이프 ID와 피팅 ID를 일치하도록 지정해야합니다. 스케줄이 언급되지 않으면,우리는 표준 벽이 요구됩니다 가정합니다.
Q:고객이 용접 또는 매듭 없는 부단 용접 장착을 언급하는 것을 잊어 버렸어:
A:바트 웰드 피팅은 웰드 및 꿰매지 않은 구성 모두에서 사용할 수 있습니다. 꿰매지 않은 바트 웰드 탄소 스틸 또는 스테인리스 스틸 피팅은 꿰매지 않은 파이프로 만들어지며 일반적으로 더 비싸습니다.
꿰매지 않는 파이프 피팅은 12 ′′보다 큰 크기로 일반적이지 않습니다. 용접 된 파이프 피팅은 ERW 용접 된 탄소 강철 또는 스테인레스 스틸 파이프로 만들어집니다.그들은 1⁄2 ∼ 72 ̊ 크기로 제공되며, 꿰매지 않는 핑팅보다 더 저렴합니다..
Q:짧은 반지름 (SR) 또는 긴 반지름 (LR) 은 무엇을 의미합니까?
A:당신은 종종 SR45 팔꿈치 또는 LR45 팔꿈치를 듣게됩니다. 45 또는 90은 흐름 방향을 변경하기 위해 엉덩이 부착에 대한 곡선의 각도를 의미합니다.
긴 반지름 팔꿈치 (LR 90 팔꿈치 또는 LR 45 팔꿈치) 는 파이프의 크기의 1.5 배의 파이프 굽기를 가질 것입니다. 따라서 6 인치 LR 90은 nominal 파이프 크기의 1.5 x의 굽기 반지름을 가지고 있습니다.
짧은 반지름 팔꿈치 (SR45 또는 SR90) 는 파이프 구부름이 피팅의 크기와 같으므로 6 ′′ SR 45는 nominal 파이프 크기의 6 ′′ 구부름 반지름을 가지고 있습니다.
Q:3R 또는 3D 팔꿈치 파이프 장착장치란 무엇입니까?
A:먼저, 3R 또는 3D 용어는 동의어로 사용됩니다. 3R 벅스 웰드 팔꿈치에는 nominal 파이프 크기의 3 배의 구부러기 반경이 있습니다. 3R 팔꿈치는 3D 팔꿈치와 같습니다.
우리 의 봉사
1기술 지원
2원자재 품질 관리
3생산 기간 동안 검사.
4최종 테스트는 표면, 차원, PT 테스트, RT 테스트, 초음파 테스트를 포함합니다.
5- 테스트 보고
4유연 한 배송 조건 EXW FOB CIF CFR DDP DDU
5유연 한 지불 방법: LC. TT. DP
6- 맞춤형 패키지 로고, 케이스 크기 포함
718개월 품질 보증 시간
9- 오류가 발견되면 공중으로 무료로 교체
10. 24시간 후반 답변
추천된 제품
