듀플렉스 스테인리스 스틸 파이프 핏링 UNS31803 32750
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | DEYE |
| 인증 | ISO9001: 2015 |
| 모델 번호 | PF-EL-S-01 |
| Document | Product Brochure PDF |
| 최소 주문 수량 | 10PCS |
| 가격 | USD 2-100 dollars for SS36L Elbow |
| 포장 세부 사항 | 합판 나무 상자, 깔판, 판지 |
| 배달 시간 | 10 작업 일수 |
| 공급 능력 | 1개월 동안 25 톤 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
SKYPE: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 소재 | SS316/SS316L, SS304/SS304L, SS321, UNS31803, UNS32750 | 연결 | 맞대기 용접 BW |
|---|---|---|---|
| 두께 | Sch5s, sch10s, sch40s, sch80s, sch160s, xs, xxs | 표면 | 산세, 폴란드어 |
| 강조하다 | 듀플렉스 스테인리스강 관 이음쇠,스테인레스 스틸 파이프 피팅 UNS31803,32750 듀플렉스 철강 파이프 피팅 |
||
제품 설명

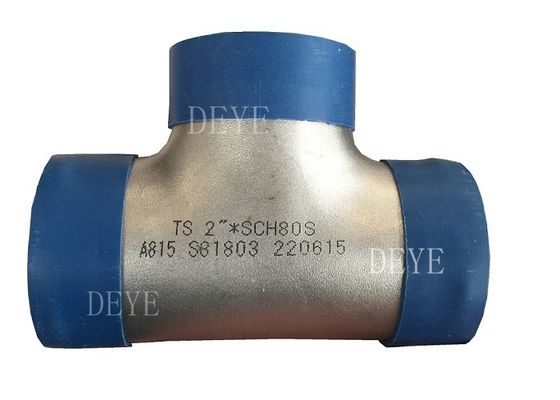

스테인리스 스틸 직선 티배관조직에 사용되는 이 T 모양의 파이프 장착 장치에는 주 파이프에 90도 각도로 배치된 한 개의 입구와 두 개의 출구가 있습니다.이러한 종류의 부착은 두 파이프를 연결하고 하나의 그들의 흐름 방향을 만들기 위해 사용됩니다이 부착의 세 변이 모두 크기가 같다면, 그것은 동등한 tee, 그렇지 않으면 불평등한 tee라고 불립니다.
제품 정보/특정:
| 제품 이름 | 듀플렉스 SS SDSS Butt-Welding 스테인리스 스틸 꿰매고 용접 된 파이프 피팅 |
| 종류 |

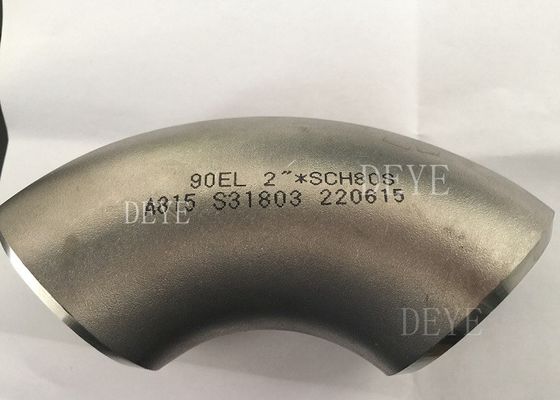

LR 팔꿈치, SR 팔꿈치, 180도 회귀, 굽기, 줄이는 팔꿈치, 22.5도 팔꿈치, 45도 팔꿈치 직선 티, 동등 티, 감소 티, Y 티 콘. 리듀서, ecc. redcuers, 컨센트릭 리듀서, 에크센트릭 리듀서 캡, 스터브 엔드 |
| 크기 | 1/2"-72" |
| 벽 두께 |
SCH5S,SCH10s,SCH20S,SCH30,STD,SCH40S,SCH60,XS,SCH80S,SCH100,SCH120 SCH160S,XXS,DIN,SGP JIS 두께 |
| 표준 | ASTMA312, WP403 A234WPB A420, ANSI B16.9/B16.28/B16.25 |
| JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615 | |
| GB 12459-99, EN 표준 등 | |
| 소재 | 스테인리스 스틸304, 304L, 304H, 316, 316L, 316H, 310, SS321, SS321H, 347, 347H, 904L |
| 듀플렉스 SS 2507, DSS2205, UNS31803 UNS32750 | |
| 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404 | |
| 탄소강 A234 WPB, WP5, WP9, WP11, WP22, A420WPL6, A420WPL8 | |
| ST370ST358ST372ST35.4/8,ST42,ST45,ST52,ST524 | |
| STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49 | |
| 표면 | 샌드블래스팅, 산성 피클링, 닦은 |

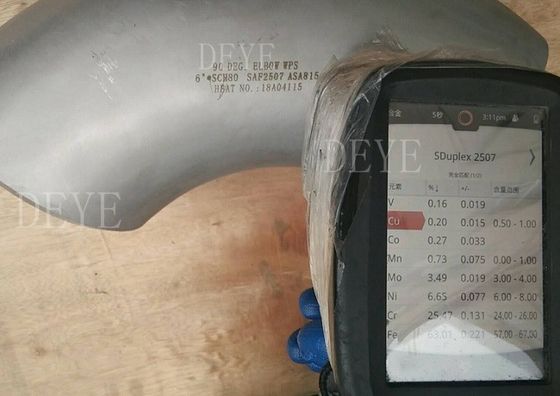

물질 화학 분석 및 기계적 특성
스테인리스 스틸 은 스테인리스 스틸 과 산성 스틸 의 약자 이다. 공기, 증기, 물 과 같은 약 한 부식 매체 에 저항 하는 스틸, 또는 류 저항 을 가진 스틸 은 스테인리스 스틸 이라고 불린다.;그리고 화학적 부패 매체 (산, 알칼리, 소금 등) 부패에 저항하는 강철은 산 저항 강철이라고 불립니다.
가장 일반적으로 사용되는 재료는 SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205,
듀플렉스 ss 재질의 세부 사양은 아래와 같다.
SAF2205 (UNS31803)
화학 성분 %
| C≤ | 시 ≤ | Mn≤ | P ≤ | S ≤ | Cr | 니 | 모 | 큐 | N |
| 0.03 | 1.0 | 2.0 | 0.03 | 0.02 | 22-23 | 4.5-6.5 | 30.0-3.50 | / | 0.14-0.2 |
기계적 성능
| 테스트 항목 | 테스트 템퍼 | 성능 | 표준 데이터 |
| 팽창 강도 | 방 온도 | 양력 강도 s≥ | 450MPa |
| 팽창 강도 h ≥ | 620Mpa | ||
| 연장 % > | 25 | ||
| 면적 감소=> | / | ||
| 영향값 KV (J) | 방 온도 | 옆면 | / |
| 브리넬 강도 | 방 온도 | ≤ | 290 |
| 로크웰 강도 | 방 온도 | ≥ | / |
SAF2507 ((UNS32750)
화학 성분 %
| c ≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | 니 | 모 | 수 ≤ | N |
| 0.03 | 0.8 | 1.2 | 0.03 | 0.015 | 24-26 | 60.0-8.0 | 30.0-5.0 | 0.5 | 0.24-032 |
기계적 성능
| 테스트 항목 | 테스트 템퍼 | 성능 | 표준 데이터 | |
| 튼튼함 | 방 온도 | 생산력 | Ø≤55 Rm≥ | 550MPa |
| Ø >55 Rm≥ | 515 Mpa | |||
| 팽창 강도 | Ø≤55 R0.002 ≥ | 800MPa | ||
| Ø >55 R0.002≥ | 760 Mpa | |||
| 연장 A% ((4D) > | Ø≤55 ≥ | 15 | ||
| Ø >55 ≥ | 15 | |||
| 브리넬 강도 HB | 방 온도 | Ø≤5 ≤ | 310 | |
| Ø >55 ≤ | 310 | |||
기술/ 기술 데이터 시트
파이프 피팅의 두께 목록 ANSI B16.9
단위: mm
|
정상 파이프 크기 DN (in) |
바깥쪽 디미터 D |
정상 벽 두께 | ||||||||||
| S5s | Sch10S | 40년 | 성병 | Sch40 | 80년 | XS | 쉴20 | 40 | Sch160 | XXS | ||
| 1/8 | 10. 3 | ∙ | 1. 24 | 1. 73 | 1. 73 | 1. 73 | 2. 41 | 2. 41 | ∙ | ∙ | ∙ | ∙ |
| 1/4 | 137 | ∙ | 1. 65 | 2. 24 | 2. 24 | 2. 24 | 3. 02 | 3. 02 | ∙ | ∙ | ∙ | ∙ |
| 3/8 | 17. 1 | ∙ | 1. 65 | 2. 31 | 2. 31 | 2. 31 | 3. 20 | 3. 20 | ∙ | ∙ | ∙ | ∙ |
| 1/2 | 21. 3 | 1.65 | 2. 11 | 2. 77 | 2. 77 | 2. 77 | 3. 73 | 3. 73 | ∙ | ∙ | 4. 78 | 7. 47 |
| 3/4 | 267 | 1.65 | 2. 11 | 2. 87 | 2. 87 | 2. 87 | 3. 91 | 3. 91 | ∙ | ∙ | 5. 56 | 7. 82 |
| 1 | 33.4 | 1. 65 | 2. 77 | 3. 38 | 3. 38 | 3. 38 | 4. 55 | 4. 55 | ∙ | ∙ | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | 1.65 | 2. 77 | 3. 56 | 3. 56 | 3. 56 | 4. 85 | 4. 85 | ∙ | ∙ | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | 1.65 | 2. 77 | 3. 68 | 3. 68 | 3. 68 | 5. 08 | 5. 08 | ∙ | ∙ | 7. 14 | 1015 |
| 2 | 60. 3 | 1. 65 | 2. 77 | 3. 91 | 3. 91 | 3. 91 | 5. 54 | 5. 54 | ∙ | ∙ | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | 2. 11 | 3. 05 | 5. 16 | 5. 16 | 5. 16 | 7. 01 | 7. 01 | ∙ | ∙ | 9. 53 | 14. 02 |
| 3 | 88. 9 | 2. 11 | 3. 05 | 5. 49 | 5. 49 | 5. 49 | 7. 62 | 7. 62 | ∙ | ∙ | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | 2. 11 | 3. 05 | 5. 74 | 5. 74 | 5. 74 | 8. 08 | 8. 08 | ∙ | ∙ | ∙ | ∙ |
| 4 | 114. 3 | 2. 11 | 3. 05 | 6. 02 | 6.02 | 6. 02 | 8. 56 | 8. 56 | 11. 13 | ∙ | 13. 49 | 17. 12 |
| 5 | 141. 3 | 2. 77 | 3. 40 | 6. 55 | 6. 55 | 6. 55 | 9. 53 | 9. 53 | 12. 70 | ∙ | 1588 | 19. 05 |
| 6 | 168. 3 | 2. 77 | 3. 40 | 7. 11 | 7. 11 | 7. 11 | 10. 97 | 10. 97 | 14. 27 | ∙ | 18. 26 | 21.95 |
| 8 | 219. 1 | 2. 77 | 3. 76 | 8. 18 | 8. 18 | 8. 18 | 12. 70 | 12. 70 | 18. 26 | 20. 62 | 23. 01 | 22.23 |
| 10 | 273. 1 | 3. 40 | 419 | 9. 27 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 21. 44 | 25. 40 | 28. 58 | 25. 40 |
| 12 | 323.9 | 3. 96 | 4. 57 | 9. 53 | 9. 53 | 10. 31 | 12. 70 | 12. 70 | 25. 40 | 28. 58 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 3. 96 | 4. 78 | ∙ | 9. 53 | 11. 13 | ∙ | 12. 70 | 27. 79 | 31. 75 | 35. 71 | ∙ |
| 16 | 406. 4 | 419 | 4. 78 | ∙ | 9. 53 | 12. 70 | ∙ | 12. 70 | 30. 96 | 36. 53 | 40. 49 | ∙ |
| 18 | 457. 2 | 419 | 4. 78 | ∙ | 9. 53 | 14. 27 | ∙ | 12. 70 | 34. 96 | 39. 67 | 45. 24 | ∙ |
| 20 | 508. 0 | 4. 78 | 5. 54 | ∙ | 9. 53 | 15. 09 | ∙ | 12. 70 | 38. 10 | 44. 45 | 50. 01 | ∙ |
| 22 | 558. 8 | 4. 78 | 5. 54 | ∙ | 9. 53 | ∙ | ∙ | 12. 70 | 41. 28 | 47. 63 | 53. 98 | ∙ |
| 24 | 609. 6 | 5. 54 | 6. 35 | ∙ | 9. 53 | 17. 48 | ∙ | 12. 70 | 46. 02 | 52. 37 | 59. 54 | ∙ |
| 26 | 660.4 | ∙ | ∙ | ∙ | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 28 | 711.2 | ∙ | ∙ | ∙ | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 30 | 762. 0 | 6. 35 | 7. 92 | ∙ | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 32 | 812. 8 | ∙ | ∙ | ∙ | 9. 53 | 17. 48 | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 34 | 863. 6 | ∙ | ∙ | ∙ | 9. 53 | 17. 48 | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 36 | 914. 4 | ∙ | ∙ | ∙ | 9. 53 | 17. 48 | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 38 | 965.2 | ∙ | ∙ | ∙ | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 40 | 1016. 0 | ∙ | ∙ | ∙ | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 42 | 1066. 8 | ∙ | ∙ | ∙ | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 44 | 1117. 6 | ∙ | ∙ | ∙ | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 46 | 1168.4 | ∙ | ∙ | ∙ | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 48 | 1219. 2 | ∙ | ∙ | ∙ | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
표 1 정형 티와 크스의 차원
| 소명 파이프 크기 (NPS) | 베벨의 바깥 지름 | 중앙에서 끝까지 | |
| 도망쳐, C | 출구, M [참고 (1) 및 (2) ] | ||
| 1/2 ′′ | 21.3 | 25 | 25 |
| 3/4 ′′ | 26.7 | 29 | 29 |
| 1 | 33.4 | 38 | 38 |
| 1-1/4 | 42.2 | 48 | 48 |
| 1-1/2 | 48.3 | 57 | 57 |
| 2 | 60.3 | 64 | 64 |
| 2-1/2 ′′ | 73.0 | 76 | 76 |
| 3 | 88.9 | 86 | 86 |
| 3-1/2 | 101.6 | 95 | 95 |
| 4 | 114.3 | 105 | 105 |
| 5 | 141.3 | 124 | 124 |
| 6 | 168.3 | 143 | 143 |
| 8 | 219.1 | 178 | 178 |
| 10 | 273.0 | 216 | 216 |
| 12 | 323.8 | 254 | 254 |
| 14 | 355.6 | 279 | 279 |
| 16 | 406.4 | 305 | 305 |
| 18 | 457.0 | 343 | 343 |
| 20 | 508.0 | 381 | 381 |
| 22 | 559.0 | 419 | 419 |
| 24 | 610.0 | 432 | 432 |
| 26 | 660.0 | 495 | 495 |
| 28 | 711.0 | 521 | 521 |
| 30 | 762.0 | 559 | 559 |
| 32 | 813.0 | 597 | 597 |
| 34 | 864.0 | 635 | 635 |
| 36 | 914.0 | 673 | 673 |
| 38 | 965.0 | 711 | 711 |
| 40 | 1016번0 | 749 | 749 |
| 42 | 1067.0 | 762 | 711 |
| 44 | 118.0 | 813 | 762 |
| 46 | 1,168.0 | 851 | 800 |
| 48 | 1 219.0 | 889 | 838 |
표 2 출구차량 및 출구차량 감소의 차원
| 소명 파이프 크기 (NPS) | 베벨의 바깥 지름 | 중앙에서 끝까지 | 소명 파이프 크기 (NPS) | 베벨의 바깥 지름 | 중앙에서 끝까지 | ||||
| 도망쳐, C | 출구, M [참고 (1) ] | 도망쳐, C | 출구, M [참고 (1) ] | ||||||
| 달아 | 출구 | 달아 | 출구 | ||||||
| 1/2x1/2x3/8 | 21.3 | 17.3 | 25 | 25 | 4 x 4 x 3-1/2 | 114.3 | 101.6 | 105 | 102 |
| 1/2x1/2x1/4 | 21.3 | 13.7 | 25 | 25 | 4x4x3 | 114.3 | 88.9 | 105 | 98 |
| 3/4 x 3/4 x 1/2 | 26.7 | 21.3 | 29 | 29 | 4 × 4 × 2-1/2 | 114.3 | 73.0 | 105 | 95 |
| 3/4 x 3/4 x 3/8 | 26.7 | 17.3 | 29 | 29 | 4x4x2 | 114.3 | 60.3 | 105 | 89 |
| 1 × 1 × 3/4 | 33.4 | 26.7 | 38 | 38 | 4 x 4 x 1-1/2 | 114.3 | 48.3 | 105 | 86 |
| 1 x 1 x 1/2 | 33.4 | 21.3 | 38 | 38 | |||||
| 5X5X4 | 141.3 | 114.3 | 124 | 117 | |||||
| 1-1/4 x 1-1/4 x 1 | 42.2 | 33.4 | 48 | 48 | 5 × 5 × 3-1/2 | 141.3 | 101.6 | 124 | 114 |
| 1-1/4 x 1-1/4 x 3/4 | 42.2 | 26.7 | 48 | 48 | 5X5X3 | 141.3 | 88.9 | 124 | 111 |
| 1-1/4 x 1-1/4 x 1/2 | 42.2 | 21.3 | 48 | 48 | 5 × 5 × 2-1/2 | 141.3 | 73.0 | 124 | 108 |
| 5X5X2 | 141.3 | 60.3 | 124 | 105 | |||||
| 1-1/2 x1-1/2 x 1-1/4 | 48.3 | 42.2 | 57 | 57 | 6X6X5 | 168.3 | 141.3 | 143 | 137 |
| 1-1/2 x1-1/2 x 1 | 48.3 | 33.4 | 57 | 57 | 6x6x4 | 168.3 | 114.3 | 143 | 130 |
| 1-1/2 x1-1/2 x3/4 | 48.3 | 26.7 | 57 | 57 | 6 x 6 x 3-1/2 | 168.3 | 101.6 | 143 | 127 |
| 1-1/2 x1-1/2 x 1/2 | 48.3 | 21.3 | 57 | 57 | 6x6x3 | 168.3 | 88.9 | 143 | 124 |
| 6 x 6 x 2-1/2 | 168.3 | 73.0 | 143 | 121 | |||||
| 2 x 2 x 1-1/2 | 60.3 | 48.3 | 64 | 60 | |||||
| 2 x 2 x 1-1/4 | 60.3 | 42.2 | 64 | 57 | 8x8x6 | 219.1 | 168.3 | 178 | 168 |
| 2 × 2 × 1 | 60.3 | 33.4 | 64 | 51 | 8x8x5 | 219.1 | 141.3 | 178 | 162 |
| 2 x 2 x 3/4 | 60.3 | 26.7 | 64 | 44 | 8X8X4 | 219.1 | 114.3 | 178 | 156 |
| 8 x 8 x 3-1/2 | 219.1 | 101.6 | 178 | 152 | |||||
| 2/2 × 2/2 × 2 | 73.0 | 60.3 | 76 | 70 | |||||
| 2-1/2 X 2-1/2 X 1-1/2 | 73.0 | 48.3 | 76 | 67 | 10 x 10 x 8 | 273.0 | 219.1 | 216 | 203 |
| 2-1/2 X 2-1/2 X 1-1/4 | 73.0 | 42.2 | 76 | 64 | 10 x 10 x 6 | 273.0 | 168.3 | 216 | 194 |
| 2/2 × 2/2 × 1 | 73.0 | 33.4 | 76 | 57 | 10 x 10 x 5 | 273.0 | 141.3 | 216 | 191 |
| 10 x 10 x 4 | 273.0 | 114.3 | 216 | 184 | |||||
| 3 × 3 × 2-1/2 | 88.9 | 73.0 | 86 | 83 | 12 x 12 x 10 | 323.8 | 273.0 | 254 | 241 |
| 3x3x2 | 88.9 | 60.3 | 86 | 76 | 12 x 12 x 8 | 323.8 | 219.1 | 254 | 229 |
| 3 x 3 x 1-1/2 | 88.9 | 48.3 | 86 | 73 | 12 × 12 × 6 | 323.8 | 168.3 | 254 | 219 |
| 3 x 3 x 1-1/4 | 88.9 | 42.2 | 86 | 70 | 12 x 12 x 5 | 323.8 | 141.3 | 254 | 216 |
| 3-1/2 x 3-1/2 x 3 | 101.6 | 88.9 | 95 | 92 | 14 × 14 × 12 | 355.6 | 323.8 | 279 | 270 |
| 3-1/2 x 3-1/2 x 2-1/2 | 101.6 | 73.0 | 95 | 89 | 14 × 14 × 10 | 355.6 | 273.0 | 279 | 257 |
| 3-1/2 x 3-1/2 x 2 | 101.6 | 60.3 | 95 | 83 | 14 × 14 × 8 | 355.6 | 219.1 | 279 | 248 |
| 3-1/2 x 3-1/2 x 1-1/2 | 101.6 | 48.3 | 95 | 79 | 14 x 14 x 6 | 355.6 | 168.3 | 279 | 238 |
| 크기 (NPS) | 베벨의 바깥 지름 | 중앙 에서 끝 까지 | 소명 파이프 크기 (NPS) | 베벨의 바깥 지름 | 중앙 에서 끝 까지 | ||||
| 달아 | 출구 | 도망쳐, C | 출구, M [참고 (1) ] | 달아 | 출구 | 도망쳐, C | 출구, M [참고 (1) ] | ||
| 16 x 14 | 406.4 | 355.6 | 305 | 305 | 28 × 28 × 26 | 711 | 660.0 | 521 | 521 |
| 16 x 12 | 406.4 | 323.8 | 305 | 295 | 28 × 28 × 24 | 711 | 610.0 | 521 | 508 |
| 16 x 10 | 406.4 | 273.0 | 305 | 283 | 28 x 28 x 22 | 711 | 559.0 | 521 | 495 |
| 16 x 8 | 406.4 | 219.1 | 305 | 273 | 28 x 28 x 20 | 711 | 508.0 | 521 | 483 |
| 16 x 6 | 406.4 | 168.3 | 305 | 264 | |||||
| 28 × 28 × 18 | 711 | 457.0 | 521 | 470 | |||||
| 18 x 16 | 457.0 | 406.4 | 343 | 330 | 28 × 28 × 16 | 711 | 406.4 | 521 | 457 |
| 18 x 14 | 457.0 | 355.6 | 343 | 330 | 28 x 28 x 14 | 711 | 355.6 | 521 | 457 |
| 18 × 12 | 457.0 | 323.8 | 343 | 321 | 28 × 28 × 12 | 711 | 323.8 | 521 | 448 |
| 18 x 10 | 457.0 | 273.0 | 343 | 308 | |||||
| 18 × 8 | 457.0 | 219.1 | 343 | 298 | 30 × 30 × 28 | 762 | 711.0 | 559 | 546 |
| 30 x 30 x 26 | 762 | 660.0 | 559 | 546 | |||||
| 20 × 18 | 508.0 | 457.0 | 381 | 368 | 30 x 30 x 24 | 762 | 610.0 | 559 | 533 |
| 20 x 16 | 508.0 | 406.4 | 381 | 356 | 30 x 30 x 22 | 762 | 559.0 | 559 | 521 |
| 20 x 14 | 508.0 | 355.6 | 381 | 356 | 30 x 30 x 20 | 762 | 508.0 | 559 | 508 |
| 20 × 12 | 508.0 | 323.8 | 381 | 346 | |||||
| 20 × 10 | 508.0 | 273.0 | 381 | 333 | 30 x 30 x 18 | 762 | 457.0 | 559 | 495 |
| 20 × 8 | 508.0 | 219.1 | 381 | 324 | 30 x 30 x 16 | 762 | 406.4 | 559 | 483 |
| 30 x 30 x 14 | 762 | 355.6 | 559 | 483 | |||||
| 22 × 20 | 559.0 | 508.0 | 419 | 406 | 30 x 30 x 12 | 762 | 323.8 | 559 | 473 |
| 22 x 18 | 559.0 | 457.0 | 419 | 394 | 30 x 30 x 10 | 762 | 273.0 | 559 | 460 |
| 22 x 16 | 559.0 | 406.4 | 419 | 381 | |||||
| 22 × 14 | 559.0 | 355.6 | 419 | 381 | 32 x 32 x 30 | 813 | 762.0 | 597 | 584 |
| 22 × 12 | 559.0 | 323.8 | 419 | 371 | 32 × 32 × 28 | 813 | 711.0 | 597 | 572 |
| 22 × 10 | 559.0 | 273.0 | 419 | 359 | 32 × 32 × 26 | 813 | 660.0 | 597 | 572 |
| 32 x 32 x 24 | 813 | 610.0 | 597 | 559 | |||||
| 24 × 22 | 610.0 | 559.0 | 432 | 432 | |||||
| 24 × 20 | 610.0 | 508.0 | 432 | 432 | 32 × 32 × 22 | 813 | 559.0 | 597 | 546 |
| 24 × 18 | 610.0 | 457.0 | 432 | 419 | 32 × 32 × 20 | 813 | 508.0 | 597 | 533 |
| 32 × 32 × 18 | 813 | 457.0 | 597 | 521 | |||||
| 24 × 16 | 610.0 | 406.4 | 432 | 406 | 32 x 32 x 16 | 813 | 406.4 | 597 | 508 |
| 24 × 14 | 610.0 | 355.6 | 432 | 406 | 32 × 32 × 14 | 813 | 355.6 | 597 | 508 |
| 24 × 12 | 610.0 | 323.8 | 432 | 397 | |||||
| 24 × 10 | 610.0 | 273.0 | 432 | 384 | 34 x 34 x 32 | 864 | 813.0 | 635 | 622 |
| 34 x 34 x 30 | 864 | 762.0 | 635 | 610 | |||||
| 26 × 24 | 660.0 | 610.0 | 495 | 483 | 34 x 34 x 28 | 864 | 711.0 | 635 | 597 |
| 26 x 22 | 660.0 | 559.0 | 495 | 470 | 34 x 34 x 26 | 864 | 660.0 | 635 | 597 |
| 26 × 20 | 660.0 | 508.0 | 495 | 457 | |||||
| 34 x 34 x 24 | 864 | 610.0 | 635 | 584 | |||||
| 26 x 18 | 660.0 | 457.0 | 495 | 444 | 34 x 34 x 22 | 864 | 559.0 | 635 | 572 |
| 26 × 16 | 660.0 | 406.4 | 495 | 432 | 34 x 34 x 20 | 864 | 508.0 | 635 | 559 |
| 26 x 14 | 660.0 | 355.6 | 495 | 432 | 34 x 34 x 18 | 864 | 457.0 | 635 | 546 |
| 26 × 12 | 660.0 | 323.8 | 495 | 422 | 34 x 34 x 16 | 864 | 406.4 | 635 | 533 |
생산 과정
1원자재 인수 및 절단
2물질 식별
3부리, 부리, 부리, 부리, 부리, 부리
4- 재료 접착 과정 (접속 된 팔꿈치)
5SS 파이프 피팅의 열처리
6샷 폭발 및 청소
7표면 검사
8닦은 후
9. 스테인레스 스틸 파이프 피팅 재질 재고
적용/이용
저압 및 중압 유체 파이프 라인, 보일러, 석유 및 천연 가스 산업, 굴착, 화학 산업, 전기 산업, 조선, 비료 장비 및 파이프 라인, 구조석유화학의약품 산업 등
표준 참조
제조된 핑팅
부위 또는 교차 용접으로 제조 된 측면 및 기타 부착은 파이프 제조가이 표준을 적용 할 수 없다고 간주됩니다.
ASME B16.9에 따른 단위는 SI (메트릭) 단위와 미국 통상 단위 모두에서 표시되어야 합니다. 크기의 표시는 NPS입니다.
기준 표준
각 표준 및 사양의 특정 판을 개별 참조에서 식별하는 것은 실용적이지 않다고 간주됩니다.이전 버전의 참조 표준을 준수하고 다른 모든 면에서 이 표준을 준수하는 제품을 준수한다고 간주됩니다..
ASME B165: 파이프 플랑스 및 플랑스 피팅: NPS 1 ′′2 NPS 24 메트릭 / 인치 표준을 통해
ASME B1625: 부트 웰딩 엔드용
ASME B31: 압력 파이프 코드
ASME B313: 공정 파이프
ASME B36.10M, 용접 및 꿰매지 않는 철조 파이프
ASME B36.19M, 스테인리스 스틸 파이프
ASME 보일러 및 압력 용기 코드
ASTM A234/A234M-17, 중저온 및 고온 서비스용 가공 탄소강 및 합금강의 파이프 피팅에 대한 사양
ASTM A403/A403M-16, 가공된 아우스테니틱 스테인리스 스틸 파이프 피팅에 대한 사양
ASTM A420/A420M-16, 낮은 온도 서비스용 가공 탄소제철 및 합금제철의 파이프 피팅에 대한 사양
ASTM A815/A815M-14e1, 금속 페리틱, 페리틱/오스텐틱 및 마르텐시틱 스테인리스 스틸 파이프 피팅에 대한 사양
ASTM A960/A960M-16a, 가공제철 파이프 피팅에 대한 공통 요구 사항 사양
ASTM E29-13, 사양에 대한 적합성을 결정하기 위해 시험 데이터에서 중요한 숫자를 사용하는 연습
ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: 다른 소금속용 (알루미늄, 티타늄, 니켈 및 합금)
FAQ/ 고객 의 질문 및 답변
Q:고객은 A105에 부트 웰드 피팅을 요청했습니다:
A: 가장 일반적인 탄소 강철 부트 웰드 부착 재료는 A234WPB입니다. A105 플랜지와 동등하지만 A105 또는 A106 부트 웰드 부착 장치는 없습니다. A106 Gr.B는 파이프 등급입니다.A234WPB 피팅은 A106GR로 만들어집니다.B 파이프. A105는 고압 피팅 또는 플랜지로 만든 바에서 만들어진 재료입니다
Q: 고객 요구 사항:
A:이것은 또한 A105 및 A105 N에서 플랜지가 제공되기 때문에 잘못된 개념입니다.
그러나, A234WPBN 같은 것은 없습니다. 제조업체는 정상화 그들의 바트 웰드 피팅은 정상화 된 열 처리 과정이 이루어졌다고 간주되었습니다. 특히 팔꿈치와 티에 대한
"정상화"된 "바트 웰드" 피팅을 필요로 하는 고객은 WPL6 피팅을 요청해야 합니다. 이 피팅은 고출력이며 표준 절차로 표준화됩니다.
Q:고객이 파이프 스케줄을 언급하는 것을 잊어 버렸어요.
A:부트 웰드 피팅은 파이프 크기에 따라 판매되지만 파이프 스케줄은 파이프 ID와 피팅 ID를 일치하도록 지정해야합니다. 스케줄이 언급되지 않으면,우리는 표준 벽이 요구됩니다 가정합니다.
Q:고객이 용접 또는 매듭 없는 부단 용접 장착을 언급하는 것을 잊어 버렸어:
A:바트 웰드 피팅은 웰드 및 꿰매지 않은 구성 모두에서 사용할 수 있습니다. 꿰매지 않은 바트 웰드 탄소 스틸 또는 스테인리스 스틸 피팅은 꿰매지 않은 파이프로 만들어지며 일반적으로 더 비싸습니다.
꿰매지 않는 파이프 피팅은 12 ′′보다 큰 크기로 일반적이지 않습니다. 용접 된 파이프 피팅은 ERW 용접 된 탄소 강철 또는 스테인레스 스틸 파이프로 만들어집니다.그들은 1⁄2 ∼ 72 ̊ 크기로 제공되며, 꿰매지 않는 핑팅보다 더 저렴합니다..
Q:짧은 반지름 (SR) 또는 긴 반지름 (LR) 은 무엇을 의미합니까?
A:당신은 종종 SR45 팔꿈치 또는 LR45 팔꿈치를 듣게됩니다. 45 또는 90은 흐름 방향을 변경하기 위해 엉덩이 부착에 대한 곡선의 각도를 의미합니다.
긴 반지름 팔꿈치 (LR 90 팔꿈치 또는 LR 45 팔꿈치) 는 파이프의 크기의 1.5 배의 파이프 굽기를 가질 것입니다. 따라서 6 인치 LR 90은 nominal 파이프 크기의 1.5 x의 굽기 반지름을 가지고 있습니다.
짧은 반지름 팔꿈치 (SR45 또는 SR90) 는 파이프 구부름이 피팅의 크기와 같으므로 6 ′′ SR 45는 nominal 파이프 크기의 6 ′′ 구부름 반지름을 가지고 있습니다.
Q:3R 또는 3D 팔꿈치 파이프 장착장치란 무엇입니까?
A:먼저, 3R 또는 3D 용어는 동의어로 사용됩니다. 3R 벅스 웰드 팔꿈치에는 nominal 파이프 크기의 3 배의 구부러기 반경이 있습니다. 3R 팔꿈치는 3D 팔꿈치와 같습니다.
우리 의 봉사
1기술 지원
2원자재 품질 관리
3생산 기간 동안 검사.
4최종 테스트는 표면, 차원, PT 테스트, RT 테스트, 초음파 테스트를 포함합니다.
5- 테스트 보고
4유연 한 배송 조건 EXW FOB CIF CFR DDP DDU
5유연 한 지불 방법: LC. TT. DP
6- 맞춤형 패키지 로고, 케이스 크기 포함
718개월 품질 보증 시간
9- 오류가 발견되면 공중으로 무료로 교체
10. 24시간 후반 답변
추천된 제품
