화학유 스테인리스 스틸 파이프 피팅 SCH10S SCH40S SCH80S
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | DEYE |
| 인증 | ISO9001:2015 PED |
| 모델 번호 | PF-CTEE-SS-01 |
| Document | Product Brochure PDF |
| 최소 주문 수량 | 10PCS |
| 가격 | USD2-10 for small sizes |

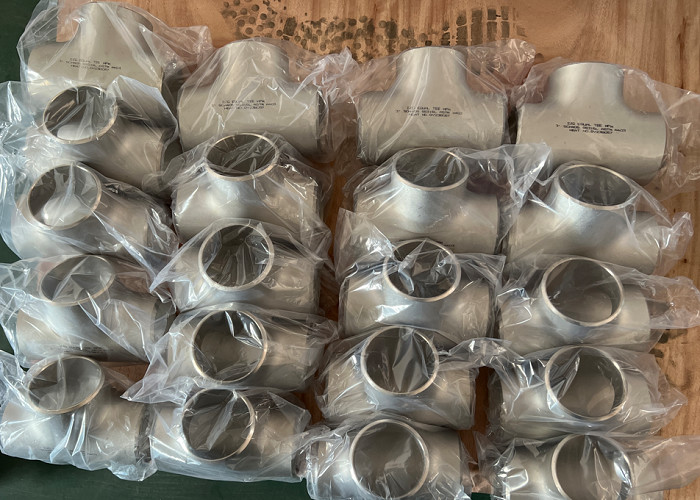

| 포장 세부 사항 | 플라스틱 bag+cartons+ply 나무 상자 |
| 배달 시간 | 저장 품목을 위한 5-8 일 |
| 공급 능력 | 100000 PC 달 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
SKYPE: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 소재 | SS316/SS316L, SS304/SS304L, SS321, UNS31803, UNS32750 | 연결 | 맞대기 용접 BW |
|---|---|---|---|
| 두께 | Sch5s, sch10s, sch40s, sch80s, sch160s, xs, xxs | 표면 | 산세, 폴란드어 |
| 강조하다 | 화학유 스테인리스 스틸 파이프 피팅,스테인레스 스틸 파이프 핏링 SCH10S,SCH80S 스테인레스 스틸 크로스 티 |
||
제품 설명

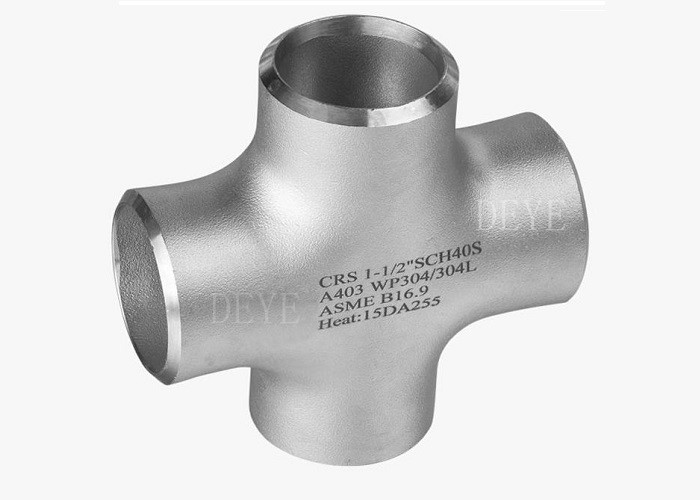

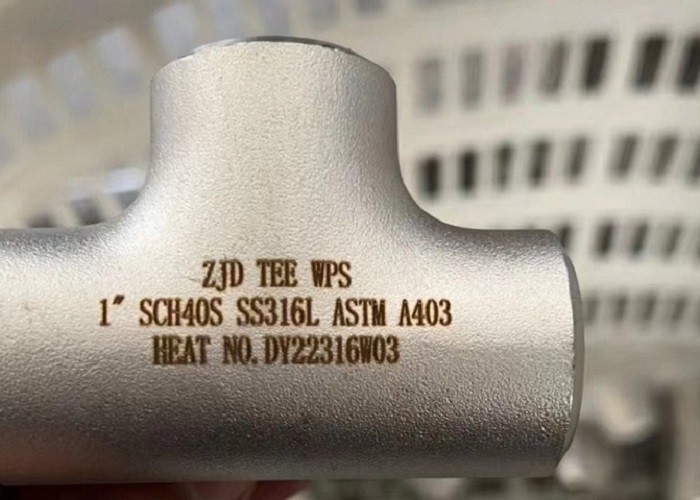

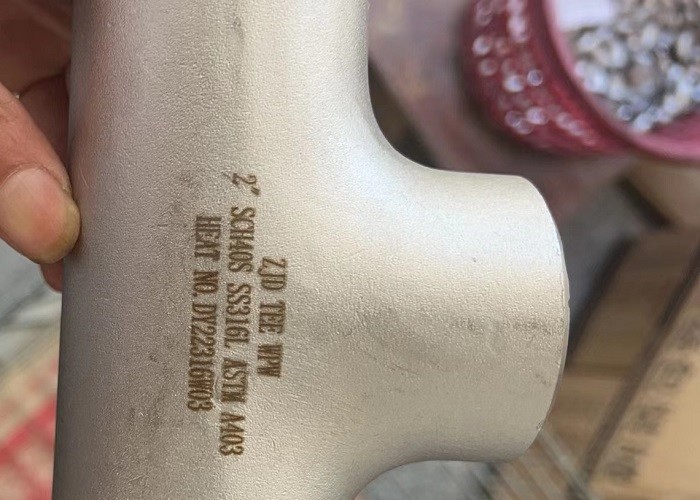

SCH10S SCH40S SCH80S 화학유용용 스테인레스 스틸 파이프 피팅
금속 파이프:4면 가로 파이프 피팅이 사용됩니다.파이프를 연결하고 파이프 시스템을 통해 흐름을 변경하거나 제어하기 위해.횡단 파이프 피팅은 4차원 특성으로 인해 온도가 변함에 따라 파이프에 스트레스를 줄 수 있습니다. 이 때문에 파이프 크로스는 일반적으로 배관용 수압 부품으로 사용되지 않습니다.
세부 사양은 아래와 같습니다.
| 제품 이름 | ANSI B16.9 BW SS Smsl 꿰매고 용접 된 파이프 부착 |
| 종류 |
트레이트 티, 엑셀 티, 긴 라듀스 팔꿈치, 짧은 라듀스 팔꿈치, 180도 구부리, 회귀, 줄이는 빗, 중심, 감소, 외진, 레드큐어, Y 티, 캡, 스터브 엔드, |
| 크기 | 1/2"-72" DN15-DN1800 |
| 벽 두께 |
SCH5S,SCH10s,SCH20S,SCH30,STD,SCH40S,SCH60,XS,SCH80S,SCH100 SCH120,SCH160S,XXS,DIN,SGP JIS 두께 |
| 설계 표준 | ASTMA312, ASTM A403WP, A234WPB A420, ANSI B16.9/B16.28/B16.25 |
| JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615 | |
| GB 12459-99, EN 표준 등 | |
| 자료 목록 | 스테인리스 스틸304, 304L, 304H, 316, 316L, 316H, 310, SS321, SS321H, 347, 347H, 904L |
| 듀플렉스 SS 2507, DSS2205, UNS31803 UNS32750, UNS32760 | |
| 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404, 1.4462, 1.4410, 1.4501 | |
| 탄소강 A234 WPB, WP5, WP9, WP11, WP22, A420WPL6, A420WPL8 | |
| ST370ST358ST372ST35.4/8,ST42,ST45,ST52,ST524 | |
| STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49 | |
| 표면 | 산성 피클링, 닦은 |
| 적용/이용 | 저압 및 중압 유체 파이프 라인, 보일러, 석유 및 천연 가스 산업, 굴착, 화학 산업, 전기 산업, 조선, 비료 장비 및 파이프 라인, 구조석유화학의약품 산업 등 |
ANSI B16에 따른 두께 목록9, MSS SP-44
| 정상 파이프 크기 DN (in) | 외부 디미터 D | 정상 벽 두께 (MM) | |||||||||
| S5s | Sch10S | Sch10 | 40년 | Sch40 | 80년 | 80 | 쉴20 | Sch160 | XXS | ||
| 1/8 | 10. 3 | ∙ | 1. 24 | ∙ | 1. 73 | 1. 73 | 2. 41 | 2. 41 | ∙ | ∙ | ∙ |
| 1/4 | 137 | ∙ | 1. 65 | ∙ | 2. 24 | 2. 24 | 3. 02 | 3. 02 | ∙ | ∙ | ∙ |
| 3/8 | 17. 1 | ∙ | 1. 65 | ∙ | 2. 31 | 2. 31 | 3. 20 | 3. 20 | ∙ | ∙ | ∙ |
| 1/2 | 21. 3 | 1.65 | 2. 11 | ∙ | 2. 77 | 2. 77 | 3. 73 | 3. 73 | ∙ | 4. 78 | 7. 47 |
| 3/4 | 267 | 1.65 | 2. 11 | ∙ | 2. 87 | 2. 87 | 3. 91 | 3. 91 | ∙ | 5. 56 | 7. 82 |
| 1 | 33.4 | 1. 65 | 2. 77 | ∙ | 3. 38 | 3. 38 | 4. 55 | 4. 55 | ∙ | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | 1.65 | 2. 77 | ∙ | 3. 56 | 3. 56 | 4. 85 | 4. 85 | ∙ | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | 1.65 | 2. 77 | ∙ | 3. 68 | 3. 68 | 5. 08 | 5. 08 | ∙ | 7. 14 | 1015 |
| 2 | 60. 3 | 1. 65 | 2. 77 | ∙ | 3. 91 | 3. 91 | 5. 54 | 5. 54 | ∙ | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | 2. 11 | 3. 05 | ∙ | 5. 16 | 5. 16 | 7. 01 | 7.01 | ∙ | 9. 53 | 14. 02 |
| 3 | 88. 9 | 2. 11 | 3. 05 | ∙ | 5. 49 | 5. 49 | 7. 62 | 7. 62 | ∙ | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | 2. 11 | 3. 05 | ∙ | 5. 74 | 5. 74 | 8. 08 | 8. 08 | ∙ | ∙ | ∙ |
| 4 | 114. 3 | 2. 11 | 3. 05 | ∙ | 6. 02 | 6. 02 | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | 2. 77 | 3. 40 | ∙ | 6. 55 | 6. 55 | 9. 53 | 9. 53 | 12. 70 | 1588 | 19. 05 |
| 6 | 168. 3 | 2. 77 | 3. 40 | ∙ | 7. 11 | 7. 11 | 10. 97 | 10. 97 | 14. 27 | 18. 26 | 21.95 |
| 8 | 219. 1 | 2. 77 | 3. 76 | ∙ | 8. 18 | 8. 18 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 3. 40 | 419 | ∙ | 9. 27 | 9.27 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323.9 | 3. 96 | 4. 57 | ∙ | 9. 53 | 10. 31 | 12. 70 | 17. 48 | 25. 40 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 3. 96 | 4. 78 | 6. 35 | ∙ | 11. 13 | ∙ | 19. 05 | 27. 79 | 35. 71 | ∙ |
| 16 | 406. 4 | 419 | 4. 78 | 6. 35 | ∙ | 12. 70 | ∙ | 21. 44 | 30. 96 | 40. 49 | ∙ |
| 18 | 457. 2 | 419 | 4. 78 | 6. 35 | ∙ | 14. 27 | ∙ | 23. 83 | 34. 96 | 45. 24 | ∙ |
| 20 | 508. 0 | 4. 78 | 5. 54 | 6. 35 | ∙ | 15. 09 | ∙ | 2619 | 38. 10 | 50. 01 | ∙ |
| 22 | 558. 8 | 4. 78 | 5. 54 | 6. 35 | ∙ | ∙ | ∙ | 28. 58 | 41. 28 | 53. 98 | ∙ |
| 24 | 609. 6 | 5. 54 | 6. 35 | 6. 35 | ∙ | 17. 48 | ∙ | 30. 96 | 46. 02 | 59. 54 | ∙ |
| 26 | 660.4 | ∙ | ∙ | 7. 92 | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ |
| 28 | 711.2 | ∙ | ∙ | 7. 92 | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ |
| 30 | 762. 0 | 6. 35 | 7. 92 | 7. 92 | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ |
| 32 | 812. 8 | ∙ | ∙ | 7. 92 | ∙ | 17. 48 | ∙ | ∙ | ∙ | ∙ | ∙ |
| 34 | 863. 6 | ∙ | ∙ | 7. 92 | ∙ | 17. 48 | ∙ | ∙ | ∙ | ∙ | ∙ |
| 36 | 914. 4 | ∙ | ∙ | 7. 92 | ∙ | 17. 48 | ∙ | ∙ | ∙ | ∙ | ∙ |
| 38 | 965.2 | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ |
| 40 | 1016. 0 | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ |
| 42 | 1066. 8 | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ |
| 44 | 1117. 6 | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ |
| 46 | 1168.4 | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ |
| 48 | 1219. 2 | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ | ∙ |
직선 티 와 십자가 의 크기
| 소명 파이프 크기 (NPS) | 베벨의 바깥 지름 | 중앙에서 끝까지 | |
| 도망쳐, C | 출구, M [참고 (1) 및 (2) ] | ||
| 72 | 21.3 | 25 | 25 |
| % | 26.7 | 29 | 29 |
| 1 | 33.4 | 38 | 38 |
| 174 | 42.2 | 48 | 48 |
| i72 | 48.3 | 57 | 57 |
| 2 | 60.3 | 64 | 64 |
| 272 | 73.0 | 76 | 76 |
| 3 | 88.9 | 86 | 86 |
| 372 | 101.6 | 95 | 95 |
| 4 | 114.3 | 105 | 105 |
| 5 | 141.3 | 124 | 124 |
| 6 | 168.3 | 143 | 143 |
| 8 | 219.1 | 178 | 178 |
| 10 | 273.0 | 216 | 216 |
| 12 | 323.8 | 254 | 254 |
| 14 | 355.6 | 279 | 279 |
| 16 | 406.4 | 305 | 305 |
| 18 | 457.0 | 343 | 343 |
| 20 | 508.0 | 381 | 381 |
| 22 | 559.0 | 419 | 419 |
| 24 | 610.0 | 432 | 432 |
| 26 | 660.0 | 495 | 495 |
| 28 | 711.0 | 521 | 521 |
| 30 | 762.0 | 559 | 559 |
| 32 | 813.0 | 597 | 597 |
| 34 | 864.0 | 635 | 635 |
| 36 | 914.0 | 673 | 673 |
| 38 | 965.0 | 711 | 711 |
| 40 | 1016번0 | 749 | 749 |
| 42 | 1067.0 | 762 | 711 |
| 44 | 118.0 | 813 | 762 |
| 46 | 1,168.0 | 851 | 800 |
| 48 | 1 219.0 | 889 | 838 |
출구차량 및 출구차량 감소의 차원
| 소명 파이프 크기 (NPS) | 베벨의 바깥 지름 | 중앙에서 끝까지 | 소명 파이프 크기 (NPS) | 베벨의 바깥 지름 | 중앙에서 끝까지 | ||||
| 도망쳐, C | 출구, M [참고 (1) ] | 도망쳐, C | 출구, M [참고 (1) ] | ||||||
| 달아 | 출구 | 달아 | 출구 | ||||||
| 1/2x1/2x3/8 | 21.3 | 17.3 | 25 | 25 | 4 x 4 x 3-1/2 | 114.3 | 101.6 | 105 | 102 |
| 1/2x1/2x1/4 | 21.3 | 13.7 | 25 | 25 | 4x4x3 | 114.3 | 88.9 | 105 | 98 |
| 3/4 x 3/4 x 1/2 | 26.7 | 21.3 | 29 | 29 | 4 × 4 × 2-1/2 | 114.3 | 73.0 | 105 | 95 |
| 3/4 x 3/4 x 3/8 | 26.7 | 17.3 | 29 | 29 | 4x4x2 | 114.3 | 60.3 | 105 | 89 |
| 1 × 1 × 3/4 | 33.4 | 26.7 | 38 | 38 | 4 x 4 x 1-1/2 | 114.3 | 48.3 | 105 | 86 |
| 1 x 1 x 1/2 | 33.4 | 21.3 | 38 | 38 | |||||
| 5X5X4 | 141.3 | 114.3 | 124 | 117 | |||||
| 1-1/4 x 1-1/4 x 1 | 42.2 | 33.4 | 48 | 48 | 5 × 5 × 3-1/2 | 141.3 | 101.6 | 124 | 114 |
| 1-1/4 x 1-1/4 x 3/4 | 42.2 | 26.7 | 48 | 48 | 5X5X3 | 141.3 | 88.9 | 124 | 111 |
| 1-1/4 x 1-1/4 x 1/2 | 42.2 | 21.3 | 48 | 48 | 5 × 5 × 2-1/2 | 141.3 | 73.0 | 124 | 108 |
| 5X5X2 | 141.3 | 60.3 | 124 | 105 | |||||
| 1-1/2 x1-1/2 x 1-1/4 | 48.3 | 42.2 | 57 | 57 | 6X6X5 | 168.3 | 141.3 | 143 | 137 |
| 1-1/2 x1-1/2 x 1 | 48.3 | 33.4 | 57 | 57 | 6x6x4 | 168.3 | 114.3 | 143 | 130 |
| 1-1/2 x1-1/2 x3/4 | 48.3 | 26.7 | 57 | 57 | 6 x 6 x 3-1/2 | 168.3 | 101.6 | 143 | 127 |
| 1-1/2 x1-1/2 x 1/2 | 48.3 | 21.3 | 57 | 57 | 6x6x3 | 168.3 | 88.9 | 143 | 124 |
| 6 x 6 x 2-1/2 | 168.3 | 73.0 | 143 | 121 | |||||
| 2 x 2 x 1-1/2 | 60.3 | 48.3 | 64 | 60 | |||||
| 2 x 2 x 1-1/4 | 60.3 | 42.2 | 64 | 57 | 8x8x6 | 219.1 | 168.3 | 178 | 168 |
| 2 × 2 × 1 | 60.3 | 33.4 | 64 | 51 | 8x8x5 | 219.1 | 141.3 | 178 | 162 |
| 2 x 2 x 3/4 | 60.3 | 26.7 | 64 | 44 | 8X8X4 | 219.1 | 114.3 | 178 | 156 |
| 8 x 8 x 3-1/2 | 219.1 | 101.6 | 178 | 152 | |||||
| 2/2 × 2/2 × 2 | 73.0 | 60.3 | 76 | 70 | |||||
| 2-1/2 X 2-1/2 X 1-1/2 | 73.0 | 48.3 | 76 | 67 | 10 x 10 x 8 | 273.0 | 219.1 | 216 | 203 |
| 2-1/2 X 2-1/2 X 1-1/4 | 73.0 | 42.2 | 76 | 64 | 10 x 10 x 6 | 273.0 | 168.3 | 216 | 194 |
| 2/2 × 2/2 × 1 | 73.0 | 33.4 | 76 | 57 | 10 x 10 x 5 | 273.0 | 141.3 | 216 | 191 |
| 10 x 10 x 4 | 273.0 | 114.3 | 216 | 184 | |||||
| 3 × 3 × 2-1/2 | 88.9 | 73.0 | 86 | 83 | 12 x 12 x 10 | 323.8 | 273.0 | 254 | 241 |
| 3x3x2 | 88.9 | 60.3 | 86 | 76 | 12 x 12 x 8 | 323.8 | 219.1 | 254 | 229 |
| 3 x 3 x 1-1/2 | 88.9 | 48.3 | 86 | 73 | 12 × 12 × 6 | 323.8 | 168.3 | 254 | 219 |
| 3 x 3 x 1-1/4 | 88.9 | 42.2 | 86 | 70 | 12 x 12 x 5 | 323.8 | 141.3 | 254 | 216 |
| 3-1/2 x 3-1/2 x 3 | 101.6 | 88.9 | 95 | 92 | 14 × 14 × 12 | 355.6 | 323.8 | 279 | 270 |
| 3-1/2 x 3-1/2 x 2-1/2 | 101.6 | 73.0 | 95 | 89 | 14 × 14 × 10 | 355.6 | 273.0 | 279 | 257 |
| 3-1/2 x 3-1/2 x 2 | 101.6 | 60.3 | 95 | 83 | 14 × 14 × 8 | 355.6 | 219.1 | 279 | 248 |
| 3-1/2 x 3-1/2 x 1-1/2 | 101.6 | 48.3 | 95 | 79 | 14 x 14 x 6 | 355.6 | 168.3 | 279 | 238 |
| 크기 (NPS) | 베벨의 바깥 지름 | 중앙 에서 끝 까지 | 소명 파이프 크기 (NPS) | 베벨의 바깥 지름 | 중앙 에서 끝 까지 | ||||
| 달아 | 출구 | 도망쳐, C | 출구, M [참고 (1) ] | 달아 | 출구 | 도망쳐, C | 출구, M [참고 (1) ] | ||
| 16 x 14 | 406.4 | 355.6 | 305 | 305 | 28 × 28 × 26 | 711 | 660.0 | 521 | 521 |
| 16 x 12 | 406.4 | 323.8 | 305 | 295 | 28 × 28 × 24 | 711 | 610.0 | 521 | 508 |
| 16 x 10 | 406.4 | 273.0 | 305 | 283 | 28 x 28 x 22 | 711 | 559.0 | 521 | 495 |
| 16 x 8 | 406.4 | 219.1 | 305 | 273 | 28 x 28 x 20 | 711 | 508.0 | 521 | 483 |
| 16 x 6 | 406.4 | 168.3 | 305 | 264 | |||||
| 28 × 28 × 18 | 711 | 457.0 | 521 | 470 | |||||
| 18 x 16 | 457.0 | 406.4 | 343 | 330 | 28 × 28 × 16 | 711 | 406.4 | 521 | 457 |
| 18 x 14 | 457.0 | 355.6 | 343 | 330 | 28 x 28 x 14 | 711 | 355.6 | 521 | 457 |
| 18 × 12 | 457.0 | 323.8 | 343 | 321 | 28 × 28 × 12 | 711 | 323.8 | 521 | 448 |
| 18 x 10 | 457.0 | 273.0 | 343 | 308 | |||||
| 18 × 8 | 457.0 | 219.1 | 343 | 298 | 30 × 30 × 28 | 762 | 711.0 | 559 | 546 |
| 30 x 30 x 26 | 762 | 660.0 | 559 | 546 | |||||
| 20 × 18 | 508.0 | 457.0 | 381 | 368 | 30 x 30 x 24 | 762 | 610.0 | 559 | 533 |
| 20 x 16 | 508.0 | 406.4 | 381 | 356 | 30 x 30 x 22 | 762 | 559.0 | 559 | 521 |
| 20 x 14 | 508.0 | 355.6 | 381 | 356 | 30 x 30 x 20 | 762 | 508.0 | 559 | 508 |
| 20 × 12 | 508.0 | 323.8 | 381 | 346 | |||||
| 20 × 10 | 508.0 | 273.0 | 381 | 333 | 30 x 30 x 18 | 762 | 457.0 | 559 | 495 |
| 20 × 8 | 508.0 | 219.1 | 381 | 324 | 30 x 30 x 16 | 762 | 406.4 | 559 | 483 |
| 30 x 30 x 14 | 762 | 355.6 | 559 | 483 | |||||
| 22 × 20 | 559.0 | 508.0 | 419 | 406 | 30 x 30 x 12 | 762 | 323.8 | 559 | 473 |
| 22 x 18 | 559.0 | 457.0 | 419 | 394 | 30 x 30 x 10 | 762 | 273.0 | 559 | 460 |
| 22 x 16 | 559.0 | 406.4 | 419 | 381 | |||||
| 22 × 14 | 559.0 | 355.6 | 419 | 381 | 32 x 32 x 30 | 813 | 762.0 | 597 | 584 |
| 22 × 12 | 559.0 | 323.8 | 419 | 371 | 32 × 32 × 28 | 813 | 711.0 | 597 | 572 |
| 22 × 10 | 559.0 | 273.0 | 419 | 359 | 32 × 32 × 26 | 813 | 660.0 | 597 | 572 |
| 32 x 32 x 24 | 813 | 610.0 | 597 | 559 | |||||
| 24 × 22 | 610.0 | 559.0 | 432 | 432 | |||||
| 24 × 20 | 610.0 | 508.0 | 432 | 432 | 32 × 32 × 22 | 813 | 559.0 | 597 | 546 |
| 24 × 18 | 610.0 | 457.0 | 432 | 419 | 32 × 32 × 20 | 813 | 508.0 | 597 | 533 |
| 32 × 32 × 18 | 813 | 457.0 | 597 | 521 | |||||
| 24 × 16 | 610.0 | 406.4 | 432 | 406 | 32 x 32 x 16 | 813 | 406.4 | 597 | 508 |
| 24 × 14 | 610.0 | 355.6 | 432 | 406 | 32 × 32 × 14 | 813 | 355.6 | 597 | 508 |
| 24 × 12 | 610.0 | 323.8 | 432 | 397 | |||||
| 24 × 10 | 610.0 | 273.0 | 432 | 384 | 34 x 34 x 32 | 864 | 813.0 | 635 | 622 |
| 34 x 34 x 30 | 864 | 762.0 | 635 | 610 | |||||
| 26 × 24 | 660.0 | 610.0 | 495 | 483 | 34 x 34 x 28 | 864 | 711.0 | 635 | 597 |
| 26 x 22 | 660.0 | 559.0 | 495 | 470 | 34 x 34 x 26 | 864 | 660.0 | 635 | 597 |
| 26 × 20 | 660.0 | 508.0 | 495 | 457 | |||||
| 34 x 34 x 24 | 864 | 610.0 | 635 | 584 | |||||
| 26 x 18 | 660.0 | 457.0 | 495 | 444 | 34 x 34 x 22 | 864 | 559.0 | 635 | 572 |
| 26 × 16 | 660.0 | 406.4 | 495 | 432 | 34 x 34 x 20 | 864 | 508.0 | 635 | 559 |
| 26 x 14 | 660.0 | 355.6 | 495 | 432 | 34 x 34 x 18 | 864 | 457.0 | 635 | 546 |
| 26 × 12 | 660.0 | 323.8 | 495 | 422 | 34 x 34 x 16 | 864 | 406.4 | 635 | 533 |
ss butt welded 파이프 피팅에 가장 일반적으로 사용되는 재료는 SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205,
소재의 세부 사양은 아래와 같습니다.
재료 분석
304/304L (UNS S30400/S30403)
화학 성분 %
| C | Cr | 원 | 니 | P | S | 네 |
| ≤ | -- | ≤ | -- | ≤ | ≤ | ≤ |
| 0.035 | 180.0-20.0 | 2.00 | 80.0-130 | 0.045 | 0.03 | 1.00 |
팽창 강도: ≥ 485 Mpa (70KSI)
전력 강도: ≥170Mpa (25KSPI)
연장 ≥ 40%
316/316L (UNS S31600/S31603)
화학 성분 %
| C | Cr | 원 | 모 | 니 | P | S | 네 |
| ≤ | -- | ≤ | -- | ≤ | ≤ | ≤ | |
| 0.035 | 16.0-18.0 | 2.00 | 20.0-3.0 | 100.0-14.0 | 0.045 | 0.03 | 1.00 |
팽창 강도: ≥ 485 Mpa (70KSI)
전력 강도: ≥170Mpa (25KSPI)
연장 ≥ 40%
SAF2205 (UNS31803)
| C≤ | 시 ≤ | Mn≤ | P ≤ | S ≤ | Cr | 니 | 모 | 큐 | N |
| 0.03 | 1.0 | 2.0 | 0.03 | 0.02 | 22-23 | 4.5-6.5 | 30.0-3.50 | / |
0.14-0.2 |
SAF2205 재료의 기계적 성능
| 테스트 항목 | 테스트 템퍼 | 성능 | 표준 데이터 |
| 팽창 강도 | 방 온도 | 양력 강도 s≥ | 450MPa |
| 팽창 강도 h ≥ | 620Mpa | ||
| 연장 % > | 25 | ||
| 면적 감소=> | / | ||
| 영향값 KV (J) | 방 온도 | 옆면 | / |
| 브리넬 강도 | 방 온도 | ≤ | 290 |
| 로크웰 강도 | 방 온도 | ≥ | / |
듀플렉스 SS SAF2507 ((UNS32750)
| c ≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | 니 | 모 | 수 ≤ | N |
| 0.03 | 0.8 | 1.2 | 0.03 | 0.015 | 24-26 | 60.0-8.0 | 30.0-5.0 | 0.5 | 0.24-032 |
기계적 성능
| 테스트 항목 | 테스트 템퍼 | 성능 | 표준 데이터 | |
| 튼튼함 | 방 온도 | 생산력 | Ø≤55 Rm≥ | 550MPa |
| Ø >55 Rm≥ | 515 Mpa | |||
| 팽창 강도 | Ø≤55 R0.002 ≥ | 800MPa | ||
| Ø >55 R0.002≥ | 760 Mpa | |||
| 연장 A% ((4D) > | Ø≤55 ≥ | 15 | ||
| Ø >55 ≥ | 15 | |||
| 브리넬 강도 HB | 방 온도 | Ø≤5 ≤ | 310 | |
| Ø >55 ≤ | 310 | |||
명칭: A 403/A 403M ¥ 06 금속 오스테니틱 스테인리스 스틸 파이프 피팅 표준 사양
다른 참조 문서
ASTM 표준:
A 351/A 351M 압력 보유 부품에 대한 오스텐이트 주름에 대한 사양
A 370 강철제품의 기계적 검사를 위한 시험 방법 및 정의
평면으로 롤링된 스테인리스 및 열에 저항하는 철강판, 판 및 스트립에 대한 일반 요구 사항에 대한 480/A 480M 사양
A 743/A 743M 일반용 철-크롬, 철-크롬-닐, 부식 저항성 주름 용품 사양
A 744/A 744M 가 castings, 철-크롬 니켈, 부식 저항성, 심한 서비스를위한 사양
A 751 강철 제품의 화학 분석에 대한 시험 방법, 관행 및 용어
960/A 960M 공작 철강 파이프 피팅에 대한 공통 요구 사항 사양
E 112 평균 곡물 크기를 결정하기 위한 시험 방법
E 165 액체 침투 물질 검사를 위한 시험 방법
ASME 표준:
ASME B16.9 공장에서 제조된 철강 부트 용접용 핑팅
ASME B16.11 도장 철강 핑팅, 소켓 용접 및 가닥 끝
MSS 표준: MSS SP-25 밸브, 피팅,
플랜지, 유니온
MSS SP-43 가벼운 중량의 스테인리스 스틸 부트 용접 용접용 픽팅에 대한 표준 관행
MSS SP-79 소켓 용접 환기 삽입장
생산 과정
1원자재 인수 및 절단
2물질 식별
3부리, 부리, 부리, 부리, 부리, 부리
4- 재료 접착 과정 (접속 된 팔꿈치)
5SS 파이프 피팅의 열처리
6샷 폭발 및 청소
7표면 검사
8닦은 후
9. 스테인레스 스틸 파이프 피팅 재질 재고
FAQ
Q: 고객 A105에 부트 웰드 피팅을 요청했습니다:
A: 가장 일반적인 탄소 강철 부트 웰드 부착 재료는 A234WPB입니다. A105 플랜지와 동등합니다. 그러나 A105 또는 A106 부트 웰드 부착 같은 것은 없습니다.
A106 Gr.B는 파이프 등급입니다. A234WPB 피팅은 A106GR.B 파이프로 만들어집니다. A105는 고압 피팅 또는 플랜지로 만들어지는 바에서 만들어진 재료입니다.
Q: 고객 요청:
A: 이것은 또한 A105 및 A105 N에서 플랜지를 사용할 수 있기 때문에 잘못된 개념입니다.
그러나, A234WPBN 같은 것은 없습니다. 제조업체는 정상화 그들의 바트 웰드 피팅은 정상화 된 열 처리 과정이 이루어졌다고 간주되었습니다. 특히 팔꿈치와 티에 대한
"정상화"된 "바트 웰드" 피팅을 필요로 하는 고객은 WPL6 피팅을 요청해야 합니다. 이 피팅은 고출력이며 표준 절차로 표준화됩니다.
Q: 고객이 파이프 스케줄을 언급하는 것을 잊었습니다.
A: 부트 웰드 피팅은 파이프 크기에 따라 판매되지만 파이프 스케줄은 파이프 ID와 피팅 ID를 일치하도록 지정해야합니다. 스케줄이 언급되지 않으면우리는 표준 벽이 요구됩니다 가정합니다.
Q: 고객은 용접 또는 매듭없는 부단 용접 장착을 언급하는 것을 잊어 버렸습니다.
바트 웰드 피팅은 웰드 및 꿰매지 않은 구성 모두에서 사용할 수 있습니다. 꿰매지 않은 바트 웰드 탄소 스틸 또는 스테인리스 스틸 피팅은 꿰매지 않은 파이프로 만들어지며 일반적으로 더 비싸습니다.
꿰매지 않는 파이프 피팅은 12 ′′보다 큰 크기로 일반적이지 않습니다. 용접 된 파이프 피팅은 ERW 용접 된 탄소 강철 또는 스테인레스 스틸 파이프로 만들어집니다.그들은 1⁄2 ∼ 72 ̊ 크기로 제공되며, 꿰매지 않는 핑팅보다 더 저렴합니다..
질문: 짧은 반지름 (SR) 또는 긴 반지름 (LR) 은 무엇을 의미합니까?
A: 당신은 종종 SR45 팔꿈치 또는 LR45 팔꿈치를 듣게됩니다. 45 또는 90는 흐름 방향을 변경하기 위해 엉덩이 펠트 부착을위한 곡선의 각도를 의미합니다.
긴 반지름 팔꿈치 (LR 90 팔꿈치 또는 LR 45 팔꿈치) 는 파이프의 크기의 1.5 배의 파이프 굽기를 가질 것입니다. 따라서 6 인치 LR 90은 nominal 파이프 크기의 1.5 x의 굽기 반지름을 가지고 있습니다.
짧은 반지름 팔꿈치 (SR45 또는 SR90) 는 파이프 구부름이 피팅의 크기와 같으므로 6 ′′ SR 45는 nominal 파이프 크기의 6 ′′ 구부름 반지름을 가지고 있습니다.
Q: 3R 또는 3D 팔꿈치 파이프 장착장치는 무엇입니까?
A: 첫째, 3R 또는 3D 용어는 동의어로 사용됩니다. 3R 벅스 웰드 팔꿈치에는 nominal 파이프 크기의 3 배의 구부리 반지름이 있습니다. 3R 팔꿈치는 3D 팔꿈치와 같습니다.
추천된 제품
