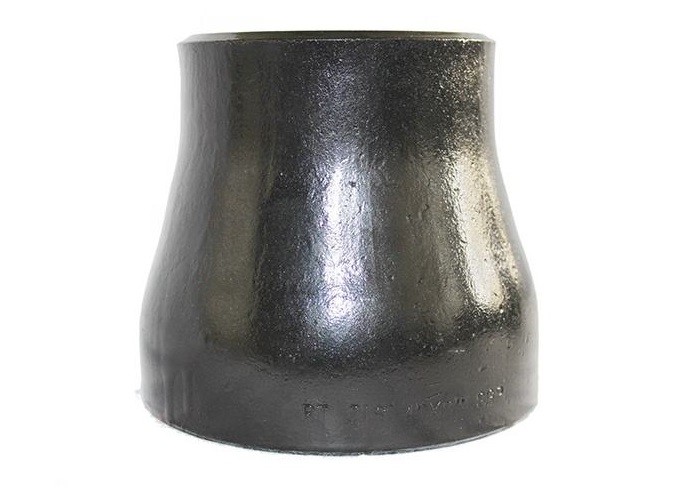

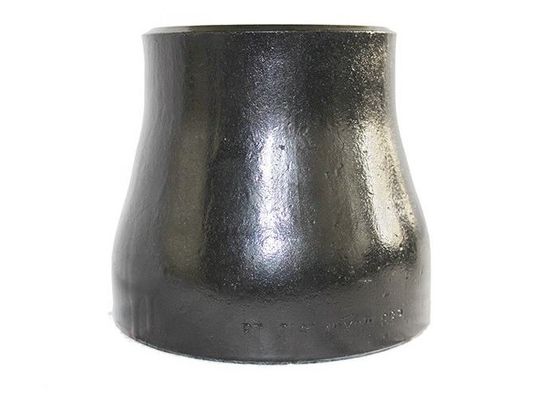

ANSI B16.9 CS 컨센트릭 리듀서 부트 용접 파이프 장착
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | DEYE |
| 인증 | ISO9001:2015 PED |
| 모델 번호 | PF-CR-06 |
| Document | Product Brochure PDF |
| 최소 주문 수량 | 1pcs |
| 가격 | USD0.58-USD100 for seamless fittings |
| 포장 세부 사항 | 훈증없는 목재 케이스 / 팔레트 |
| 배달 시간 | 일반 주문의 경우 30일 |
| 지불 조건 | L/C, T/T, D/P |
| 공급 능력 | 매월 200톤 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
SKYPE: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| MOQ | 1개 | 표면 처리 | 샌드 블라스팅, 방청 페인트, 오일 코팅 등 |
|---|---|---|---|
| 적용 | 석유, 화학, 전력, 가스, 야금학, 조선, 건설, 등. | 표준 | ASME, ANSI, JIS, DIN, EN, ISO, GB |
| 지불조건 | 전신환, L/C (신용장), | 크기 | 1/2 -48 |
| 인증서 | ISO, API, CE, 기타 등등. | 패키지 | 나무 상자, 목재 파렛트, 기타 등등. |
| 강조하다 | B16.9 cs 동심 환기,ANSI cs 동심 적도기,1/2' 탄소강 파이프 및 피팅 |
||
제품 설명
파이프 피팅, ANSI B16에 따른 동심 환원9
컨센트릭 리듀서 (Concentric Reducer) 는 산업 건설 파이프 라인에서 사용되는 ASME B16.9 사양에 따라 파이프 피팅의 한 종류입니다.
그것은 파이프의 흐름 크기를 더 큰 것에서 더 작은 것으로 줄이기 위해 사용됩니다. 두 가지 종류의 환기가 있습니다. 동심 환기
에스센트릭 환기. 환기는 전자는 파이프의 크기를 점차적으로 줄이기 위해 사용되는 피침 모양입니다.
후자의 한 가장자리는 연결 파이프 입구로 향하여 공기 축적 가능성을 줄입니다.
제품 정보
| 제품 이름 | 컨센트릭 리듀서 및 엑센트릭 리듀서 ANSI B16.9 부트 용접 파이프 부착 |
| 종류 |
소각기, 소각기, 소각기, 소각기, 소각기 LR 팔꿈치, SR 팔꿈치, 180도 반환, 굽기, 팔꿈치 감소, 직선 티, 동등 티, |
| 크기 | 1/2′′~24′′, ERW / 웰드 콘센트릭 레드커 (1/2′′~72′′) 에서 시합이 없는 콘 레드커 |
| 벽 두께 | SCH20,SCH30,STD,SCH40,SCH60,XS,SCH80,SCH100,SCH120,SCH140,SCH160,XXS,DIN,SGP JIS 두께 |
| 매트 표준 | ASTMA234,ASTM A420,ASTM A312,ANSI B16.9/B16.28/B16.25ASME B169, |
| JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615 | |
| GB 12459-99, EN 표준 등 | |
| 소재 등급 | 탄소 강철 재료 종류: A234 WPB, WP5, WP6, WP9, WP11, WP12, WP22, A420WPL6, WPL8, WP91 |
| 12CrMo, 15Cr5Mo, 1Cr5Mo, 12Cr1MoV, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 및 WPHY 70 | |
| ST370ST358ST372ST35.4/8,ST42,ST45,ST52,ST524 | |
| STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49 | |
| 스테인리스 스틸304, 304L, 304H. 316, 316L, 316H, 321, 347, 347H, 듀플렉스 SS 2507, DSS2205, UNS31803 UNS32750 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404, 1.4462, 1.4410, 1.4501 | |
| 표면 | 검은색 페인트, 라크 페인트, 반강화 기름, 뜨거운 galvanized, 차가운 galvanized, 3PE, 등 |
| 운송 패키지 | 플라스틱 필름, 나무 케이스, 나무 팔레트, 또는 고객의 요청에 따라 |
기술 데이터
ASME B16.9에 따른 콘 레듀서
| 소명 파이프 크기 (NPS) | 베벨의 바깥 지름 | 끝에서 끝까지, H | 소명 파이프 크기 (NPS) | 베벨의 바깥 지름 | 끝에서 끝까지, H. | ||
| 큰 끝 | 작은 끝 | 큰 끝 | 작은 끝 | ||||
| 3/4x1/2 | 26.7 | 21.3 | 38 | 5X4 | 141.3 | 114.3 | 127 |
| 3/4x3/8 | 26.7 | 17.3 | 38 | 5x3-1/2 | 141.3 | 101.6 | 127 |
| 1x3/4 | 33.4 | 26.7 | 51 | 5X3 | 141.3 | 88.9 | 127 |
| 1x1/2 | 33.4 | 21.3 | 51 | 5 x2-1/2 | 141.3 | 73.0 | 127 |
| 1-1/4x1 | 42.2 | 33.4 | 51 | 5X2 | 141.3 | 60.3 | 127 |
| 1-1/4x3/4 | 42.2 | 26.7 | 51 | 6X5 | 168.3 | 141.3 | 140 |
| 1-1/4x1/2 | 42.2 | 21.3 | 51 | 6X4 | 168.3 | 114.3 | 140 |
| 1-1/2x1-1/4 | 48.3 | 42.2 | 64 | 6 x3-1/2 | 168.3 | 101.6 | 140 |
| 1-1/2x1 | 48.3 | 33.4 | 64 | 6x3 | 168.3 | 88.9 | 140 |
| 1-1/2x3/4 | 48.3 | 26.7 | 64 | 6x2-1/2 | 168.3 | 73.0 | 140 |
| 1-1/2x1/2 | 48.3 | 21.3 | 64 | 8x6 | 219.1 | 168.3 | 152 |
| 2 × 1-1/2 | 60.3 | 48.3 | 76 | 8X5 | 219.1 | 141.3 | 152 |
| 2 x 1-1/4 | 60.3 | 42.2 | 76 | 8X4 | 219.1 | 114.3 | 152 |
| 2X1 | 60.3 | 33.4 | 76 | 8x3-1/2 | 219.1 | 101.6 | 152 |
| 2 X3/4 | 60.3 | 26.7 | 76 | 10 × 8 | 273.0 | 219.1 | 178 |
| 2-1/2X2 | 73.0 | 60.3 | 89 | 10 x 6 | 273.0 | 168.3 | 178 |
| 2-1/2X1-1/2 | 73.0 | 48.3 | 89 | 10 x 5 | 273.0 | 141.3 | 178 |
| 2-1/2X1-1/4 | 73.0 | 42.2 | 89 | 10 x 4 | 273.0 | 114.3 | 178 |
| 2-1/2 X 1 | 73.0 | 33.4 | 89 | 12 x 10 | 323.8 | 273.0 | 203 |
| 3 x 2-1/2 | 88.9 | 73.0 | 89 | 12 x 8 | 323.8 | 219.1 | 203 |
| 3x2 | 88.9 | 60.3 | 89 | 12 x 6 | 323.8 | 168.3 | 203 |
| 3 x 1-1/2 | 88.9 | 48.3 | 89 | 12 x 5 | 323.8 | 141.3 | 203 |
| 3 x 1-1/4 | 88.9 | 42.2 | 89 | 14 x 12 | 355.6 | 323.8 | 330 |
| 3-1/2 x 3 | 101.6 | 88.9 | 102 | 14 × 10 | 355.6 | 273.0 | 330 |
| 3-1/2 x 2-1/2 | 101.6 | 73.0 | 102 | 14 × 8 | 355.6 | 219.1 | 330 |
| 3-1/2 × 2 | 101.6 | 60.3 | 102 | 14 x 6 | 355.6 | 168.3 | 330 |
| 3-1/2 x 1-1/2 | 101.6 | 48.3 | 102 | 16 x 14 | 406.4 | 355.6 | 356 |
| 3-1/2 x 1-1/4 | 101.6 | 42.2 | 102 | 16 x 12 | 406.4 | 323.8 | 356 |
| 4 x 3-1/2 | 114.3 | 101.6 | 102 | 16 x 10 | 406.4 | 273.0 | 356 |
| 4X3 | 114.3 | 88.9 | 102 | 16 x 8 | 406.4 | 219.1 | 356 |
| 4 × 2-1/2 | 114.3 | 73.0 | 102 | 18 x 16 | 457 | 406.4 | 381 |
| 4X2 | 114.3 | 60.3 | 102 | 18 x 14 | 457 | 355.6 | 381 |
| 4 x1-1/2 | 114.3 | 48.3 | 102 | 18 x 12 | 457 | 323.8 | 381 |
| 18 x 10 | 457 | 273.0 | 381 | ||||
| 소명 파이프 크기 (NPS) | 베벨의 바깥 지름 | 끝에서 끝까지, H | 소명 파이프 크기 (NPS) | 베벨의 바깥 지름 | 끝에서 끝까지, H | ||
| 큰 끝 | 작은 끝 | 큰 끝 | 작은 끝 | ||||
| 20 × 18 | 508 | 457.0 | 508 | 36 x 34 | 914 | 864 | 610 |
| 20 × 16 | 508 | 406.4 | 508 | 36 x 32 | 914 | 813 | 610 |
| 20 x 14 | 508 | 355.6 | 508 | 36 x 30 | 914 | 762 | 610 |
| 20 x 12 | 508 | 323.8 | 508 | 36 x 26 | 914 | 660 | 610 |
| 36 x 24 | 914 | 610 | 610 | ||||
| 22 × 20 | 559 | 508.0 | 508 | ||||
| 22 × 18 | 559 | 457.0 | 508 | 38 x 36 | 965 | 914 | 610 |
| 22 x 16 | 559 | 406.4 | 508 | 38 x 34 | 965 | 864 | 610 |
| 22 × 14 | 559 | 355.4 | 508 | 38 × 32 | 965 | 813 | 610 |
| 38 x 30 | 965 | 762 | 610 | ||||
| 38 × 28 | 965 | 711 | 610 | ||||
| 24 × 22 | 610 | 559.0 | 508 | 38 x 26 | 965 | 660 | 610 |
| 24 × 20 | 610 | 508.0 | 508 | ||||
| 24 x 18 | 610 | 457.0 | 508 | 40 x 38 | 1 016 | 965 | 610 |
| 24 × 16 | 610 | 406.4 | 508 | 40 x 36 | 1 016 | 914 | 610 |
| 40 × 34 | 1 016 | 864 | 610 | ||||
| 26 x 24 | 660 | 610.0 | 610 | 40 × 32 | 1 016 | 813 | 610 |
| 26 × 22 | 660 | 559.0 | 610 | 40 x 30 | 1 016 | 762 | 610 |
| 26 × 20 | 660 | 508.0 | 610 | ||||
| 26 × 18 | 660 | 457.0 | 610 | 42 × 40 | 1 067 | 1 016 | 610 |
| 42 × 38 | 1 067 | 965 | 610 | ||||
| 28 × 26 | 711 | 660.0 | 610 | 42 x 36 | 1 067 | 914 | 610 |
| 28 × 24 | 711 | 610.0 | 610 | 42 × 34 | 1 067 | 864 | 610 |
| 28 x 20 | 711 | 508.0 | 610 | 42 × 32 | 1 067 | 813 | 610 |
| 28 × 18 | 711 | 457.0 | 610 | 42 × 30 | 1 067 | 762 | 610 |
| 30 × 28 | 762 | 711.0 | 610 | 44 × 42 | 1 118 | 1 067 | 610 |
| 30 × 26 | 762 | 660.0 | 610 | 44 × 40 | 1 118 | 1 016 | 610 |
| 30 × 24 | 762 | 610.0 | 610 | 44 × 38 | 1 118 | 965 | 610 |
| 30 × 20 | 762 | 508.0 | 610 | 44 × 36 | 1 118 | 914 | 610 |
| 32 x 30 | 813 | 762.0 | 610 | 46 × 44 | 1 168 | 1 118 | 711 |
| 32 × 28 | 813 | 711.0 | 610 | 46 × 42 | 1 168 | 1 067 | 711 |
| 32 x 26 | 813 | 660.0 | 610 | 46 x 40 | 1 168 | 1 016 | 711 |
| 32 x 24 | 813 | 610.0 | 610 | 46 x 38 | 1 168 | 965 | 711 |
| 34 x 32 | 864 | 813.0 | 610 | 48 x 46 | 1 219 | 1 168 | 711 |
| 34 × 30 | 864 | 762.0 | 610 | 48 × 44 | 1 219 | 1 118 | 711 |
| 34 x 26 | 864 | 660.0 | 610 | 48 x 42 | 1 219 | 1 067 | 711 |
| 34 x 24 | 864 | 610.0 | 610 | 48 x 40 | 1 219 | 1 016 | 711 |
파이프 피팅의 두께 목록 ANSI B16.9
| NPS | 외부 디미터 | 각기 다른 두께 +12.5%의 허용량 | |||||||||
| 스 20 | Sch30 | 성병 | Sch40 | Sch60 | XS | 80 | 쉴20 | Sch160 | XXS | ||
| 1/8 | 10. 3 | ∙ | ∙ | 1. 73 | 1. 73 | ∙ | 2. 41 | 2. 41 | ∙ | ∙ | ∙ |
| 1/4 | 137 | ∙ | ∙ | 2. 24 | 2. 24 | ∙ | 3. 02 | 3. 02 | ∙ | ∙ | ∙ |
| 3/8 | 17. 1 | ∙ | ∙ | 2. 31 | 2. 31 | ∙ | 3. 20 | 3. 20 | ∙ | ∙ | ∙ |
| 1/2 | 21. 3 | ∙ | ∙ | 2. 77 | 2. 77 | ∙ | 3. 73 | 3. 73 | ∙ | 4. 78 | 7. 47 |
| 3/4 | 267 | ∙ | ∙ | 2. 87 | 2. 87 | ∙ | 3. 91 | 3. 91 | ∙ | 5. 56 | 7. 82 |
| 1 | 33.4 | ∙ | ∙ | 3. 38 | 3. 38 | ∙ | 4. 55 | 4. 55 | ∙ | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | ∙ | ∙ | 3. 56 | 3. 56 | ∙ | 4. 85 | 4. 85 | ∙ | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | ∙ | ∙ | 3. 68 | 3. 68 | ∙ | 5. 08 | 5. 08 | ∙ | 7. 14 | 1015 |
| 2 | 60. 3 | ∙ | ∙ | 3. 91 | 3. 91 | ∙ | 5. 54 | 5. 54 | ∙ | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | ∙ | ∙ | 5. 16 | 5. 16 | ∙ | 7. 01 | 7.01 | ∙ | 9. 53 | 14. 02 |
| 3 | 88. 9 | ∙ | ∙ | 5. 49 | 5. 49 | ∙ | 7. 62 | 7. 62 | ∙ | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | ∙ | ∙ | 5. 74 | 5. 74 | ∙ | 8. 08 | 8. 08 | ∙ | ∙ | ∙ |
| 4 | 114. 3 | ∙ | ∙ | 6.02 | 6. 02 | ∙ | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | ∙ | ∙ | 6. 55 | 6. 55 | ∙ | 9. 53 | 9. 53 | 12. 70 | 1588 | 19. 05 |
| 6 | 168. 3 | ∙ | ∙ | 7. 11 | 7. 11 | ∙ | 10. 97 | 10. 97 | 14. 27 | 18. 26 | 21.95 |
| 8 | 219. 1 | 6. 35 | 7. 04 | 8. 18 | 8. 18 | 10. 31 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 6. 35 | 7. 80 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323.9 | 6. 35 | 8. 38 | 9. 53 | 10. 31 | 14. 27 | 12. 70 | 17. 48 | 25. 40 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 7. 92 | 9. 53 | 9. 53 | 11. 13 | 15. 09 | 12. 70 | 19. 05 | 27. 79 | 35. 71 | ∙ |
| 16 | 406. 4 | 7. 92 | 9. 53 | 9. 53 | 12. 70 | 16. 66 | 12. 70 | 21. 44 | 30. 96 | 40. 49 | ∙ |
| 18 | 457. 2 | 7. 92 | 11. 13 | 9. 53 | 14. 27 | 19. 05 | 12. 70 | 23. 83 | 34. 96 | 45. 24 | ∙ |
| 20 | 508. 0 | 9. 53 | 12. 70 | 9. 53 | 15. 09 | 20. 62 | 12. 70 | 2619 | 38. 10 | 50. 01 | ∙ |
| 22 | 558. 8 | 9. 53 | 12. 70 | 9. 53 | ∙ | 22. 23 | 12. 70 | 28. 58 | 41. 28 | 53. 98 | ∙ |
| 24 | 609. 6 | 9. 53 | 14. 27 | 9. 53 | 17. 48 | 24. 61 | 12. 70 | 30. 96 | 46. 02 | 59. 54 | ∙ |
| 26 | 660.4 | 12. 70 | ∙ | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 28 | 711.2 | 12. 70 | 1588 | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 30 | 762. 0 | 12. 70 | 1588 | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 32 | 812. 8 | 12. 70 | 1588 | 9. 53 | 17. 48 | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 34 | 863. 6 | 12. 70 | 1588 | 9. 53 | 17. 48 | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 36 | 914. 4 | 12. 70 | 1588 | 9. 53 | 17. 48 | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 38 | 965.2 | ∙ | ∙ | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 40 | 1016. 0 | ∙ | ∙ | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 42 | 1066. 8 | ∙ | ∙ | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 44 | 1117. 6 | ∙ | ∙ | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 46 | 1168.4 | ∙ | ∙ | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
| 48 | 1219. 2 | ∙ | ∙ | 9. 53 | ∙ | ∙ | 12. 70 | ∙ | ∙ | ∙ | ∙ |
우리가 공급 할 수있는 탄소 강철 재료 사양
| 등급 및 재료 | C | 원 | P | S | 실리콘 | 크롬 | 몰리브덴 | 니켈 | 구리 | 다른 것 |
| WPBB,C,D,E,F0최대 0.30 | 0.29106 | 0.05 | 0.058 | 010분 | 0.40 최고 | 0.15 최고 | 0.40 최고 | 0.40 최고 | 바나디움 0.08 최대 | |
| WPCC,D,E,F0.35 최대 | 0.29106 | 0.05 | 0.058 | 010분 | 0.40 최고 | 0.15 최고 | 0.40 최고 | 0.40 최고 | 바나디움 0.08 최대 | |
| WP1 | 0.28 최대 | 0.30'090 | 0.045 | 0.045 | 0.10 ∼ 0.50 | . . . | 00.44 ∼ 0.65 . . . . . | . . . | ||
| WP12 CL1 | 0.056020 | 0.30'080 | 0.045 | 0.045 | 0최대 0.60 | 00.80 ′′1.25 | 00.44 ∼ 0.65 . . . . . | . . . | ||
| WP12 CL2 | ... | |||||||||
| WP11 CL1 | 0.056015 | 0.30'060 | 0.03 | 0.03 | 0.50100 | 10.00150 | 00.44 ∼ 0.65 . . . . . | . . . | ||
| WP11 CL2 | 0.056020 | 0.30'080 | 0.04 | 0.04 | 0.50100 | 10.00150 | 00.44 ∼ 0.65 . . . . . | . . . | ||
| WP11 CL3 | ... | |||||||||
| WP22 CL1 | 0.056015 | 0.30'060 | 0.04 | 0.04 | 0.50 최고 | 10.90260 | 00.87 ∼ 1.13 . . . . . | . . . | ||
| WP22 CL3 | ... | |||||||||
| WP5 CL1 | 0.15 최고 | 0.30'060 | 0.04 | 0.03 | 0.50 최고 | 40.06.0 | 00.44 ∼ 0.65 . . . . . | . . . | ||
| WP5 CL3 | ... | |||||||||
| WP9 CL1 | 0.15 최고 | 0.30'060 | 0.03 | 0.03 | 1.00 최대 | 80.0100 | 00.90 ∼ 1.10 . . . . . | . . . | ||
| WP9 CL3 WPR | ||||||||||
| 0.20 최고 | 0.40 ′′1.06 | 0.045 | 0.05 | . . . | . . . | . . . | 10.60224 | 00.75 ′′1.25 | . . . | |
| WP91 | 0.08'012 | 0.30'060 | 0.02 | 0.01 | 0.20~0.50 | 80.0995 | 0.85-105 | 0.40 최고 | . . . | 바나디움 0.18+025 |
| 콜롬비아 0.06 ∼ 0.10 | ||||||||||
| 질소 0.03~0.07 | ||||||||||
| 알루미늄 0.04 최대 | ||||||||||
| WP911 | 00.09 ′′0.13 | 0.30'060 | 0.02 | 0.01 | 0.10 ∼ 0.50 | 8.59.5 | 0.90 ̊110 | 0.40 최고 | . . . | 바나디움 0.18+025 |
| 콜롬비아 0.060 ∼ 0.10 | ||||||||||
| 질소 0.04~0.09 | ||||||||||
| 알루미늄 0.04 최대 | ||||||||||
| 붕소 0.0003 ∼ 0.006 | ||||||||||
| 텅스텐 0.90-110 | ||||||||||
A 용접된 구조의 장착장치의 경우 위에 표시된 등급 및 표시 기호는 글자로 보완되어야 한다.∙W∙.
B 막대기 또는 판으로 만든 피팅은 최대 0.35의 탄소를 가질 수 있습니다.
C 가조로 만든 핑팅은 최소 0.35의 탄소와 0.35의 실리콘을 가질 수 있습니다.
D 정해진 탄소 최대 수치를 0.01% 이하로 줄이면 정해진 최대 수치를 1.35%까지 0.06%의 망간이 증가할 수 있습니다.
E 구리, 니켈, 크롬 및 몰리브덴의 합은 1.00%를 초과하지 않습니다.
F 크롬과 몰리브덴의 합은 0.32%를 초과하지 않습니다.
튼튼성 요구 사항
| WPC, | WP11 CL1 | WP11 CL3 | |||||||
| 등급 및 표기 기호 | WPB | WP11 CL2 | WP1 | WP22 CL1 | WPR | WP22 CL3 | WP91 | WP911 | WP12 CL1 |
| WP12 CL2 | WP5 CL1 | WP5 CL3 | |||||||
| WP9 CL1 | WP9 CL3 | ||||||||
| 팽창 강도, 범위 ksi [MPa] | 60~85 | 70~95 | 55~80 | 60~85 | 63 ∼ 88 | 75~100 | 85·110 | 90~120 | 60~85 |
| [415?? 585] | [485?? 655] | [380?? 550] | [415?? 585] | [435?? 605] | [520?? 690] | [585?? 760] | [620?? 840] | [415?? 585] | |
| 강도 강도, min, ksi [MPa] | 35 [240] | 40 [275] | 30 [205] | 30 [205] | 46 [315] | 45 [310] | 60 [415] | 64 [440] | 32 [220] |
|
(0.2% 오프셋 또는 0.5% 연장 부하) |
|||||||||
생산 과정
기준 표준
ASME B16.9 부트 용접 피팅에 대한 사양
ASME B16.9 사양은 산업 건설 파이프 라인에서 적용되는 부트 용접 피팅을 위해 설계되었습니다. 팔꿈치, 티, 크로스, 캡, 감소기 등을 포함합니다.
표준 적용 범위
이 표준은 NPS 1/2에서 NPS 48 (DN15-DN1200) 의 사양, 허용량 등급, 시험 방법 및 표시를 포함합니다.
특수 장착장치
특수 부착장치는 구매자와 제조업체가 합의한 특수 크기, 형태 및 허용량을 의미합니다.
제조된 핑팅
부위 또는 교차 용접으로 제조 된 측면 및 기타 부착은 파이프 제조가이 표준을 적용 할 수 없다고 간주됩니다.
ASME B16.9에 따른 단위는 SI (메트릭) 단위와 미국 통상 단위 모두에서 표시되어야 합니다. 크기의 표시는 NPS입니다.
기준 표준
각 표준 및 사양의 특정 판을 개별 참조에서 식별하는 것은 실용적이지 않다고 간주됩니다.이전 버전의 참조 표준을 준수하고 다른 모든 면에서 이 표준을 준수하는 제품을 준수한다고 간주됩니다..
ASME B165: 파이프 플랑스 및 플랑스 피팅: NPS 1 ′′2 NPS 24 메트릭 / 인치 표준을 통해
ASME B1625: 부트 웰딩 엔드용
ASME B31: 압력 파이프 코드
ASME B313: 공정 파이프
ASME B36.10M, 용접 및 꿰매지 않는 철조 파이프
ASME B36.19M, 스테인리스 스틸 파이프
ASME 보일러 및 압력 용기 코드
ASTM A234/A234M-17, 중저온 및 고온 서비스용 가공 탄소강 및 합금강의 파이프 피팅에 대한 사양
ASTM A403/A403M-16, 가공된 아우스테니틱 스테인리스 스틸 파이프 피팅에 대한 사양
ASTM A420/A420M-16, 낮은 온도 서비스용 가공 탄소제철 및 합금제철의 파이프 피팅에 대한 사양
ASTM A815/A815M-14e1, 금속 페리틱, 페리틱/오스텐틱 및 마르텐시틱 스테인리스 스틸 파이프 피팅에 대한 사양
ASTM A960/A960M-16a, 가공제철 파이프 피팅에 대한 공통 요구 사항 사양
ASTM E29-13, 사양에 대한 적합성을 결정하기 위해 시험 데이터에서 중요한 숫자를 사용하는 연습
ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: 다른 소금속용 (알루미늄, 티타늄, 니켈 및 합금)
FAQ/ 고객 의 질문 및 답변
Q: 고객 A105에 부트 용접 피팅을 요청했습니다.
A: 가장 일반적인 탄소 강철 부트 웰드 부착 재료는 A234WPB입니다. A105 플랜즈와 동등하지만 A105 또는 A106 부트 웰드 부착 장치는 없습니다. A106 Gr.B는 파이프 등급입니다.A234WPB 피팅은 A106GR로 만들어집니다.B 파이프. A105는 고압 피팅 또는 플랜지로 만든 바에서 만들어진 재료입니다
Q: 고객 요청:
A: 이것은 또한 A105 및 A105 N에서 플랜지가 제공되기 때문에 잘못된 개념입니다.제조업체는 정상화 그들의 부트 용접 용접 용이 정상화 된 열 처리 과정이 이루어졌다고 간주되었습니다특히 팔꿈치와 발톱에 필요한 고객들은 WPL6 피팅을 요구해야 합니다. 높은 출력으로 표준 절차로 표준화됩니다.
Q: 고객은 용접 또는 매듭없는 부단 용접 장착을 언급하는 것을 잊어 버렸습니다.
A: 바트 웰드 피팅은 웰드 및 매듭없는 구성 모두에서 제공됩니다. 매듭없는 바트 웰드 탄소 스틸 또는 스테인리스 스틸 피팅은 매듭없는 파이프로 만들어지며 일반적으로 더 비싸습니다.꿰매지 않는 파이프 피팅은 12 ′′ 이상의 크기에 일반적이지 않습니다.. 용접 된 파이프 피팅은 ERW 용접 된 탄소 강철 또는 스테인레스 스틸 파이프로 만들어집니다. 그들은 1/2 ~ 72 크기로 제공됩니다. 그리고 매듭없는 피팅보다 더 저렴합니다.
: 3R 또는 3D 팔꿈치 파이프 장착장치는 무엇입니까?
A: 첫째, 3R 또는 3D 용어는 동의어로 사용됩니다. 3R 벅스 웰드 팔꿈치에는 nominal 파이프 크기의 3 배의 구부리 반지름이 있습니다. 3R 팔꿈치는 3D 팔꿈치와 같습니다.
우리 의 봉사
1기술 지원
2원자재 품질 관리
3생산 기간 동안 검사.
4최종 테스트는 표면, 차원, PT 테스트, RT 테스트, 초음파 테스트를 포함합니다.
5- 테스트 보고
4유연한 배송 조건 EXW FOB CIF CFR DDP DDU
5유연 한 지불 방법: LC. TT. DP
6. 맞춤형 패키지 로고 포함. 케이스 차원.
718개월 품질 보증 기간
9- 오류가 발견되면 공중으로 무료로 교체
10. 24시간 후반 답변
추천된 제품
