PN10 PN16 PN25 물 밸브 유연 철 GG25 GGG40 GGG50 루그 나비 밸브
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | DEYE |
| 인증 | ISO9001:2015 PED |
| 모델 번호 | DY-BFV-1005 |
| Document | Product Brochure PDF |
| 최소 주문 수량 | 10PCS |
| 가격 | USD2-USD20000 each |
| 포장 세부 사항 | 통 box+ 층 나무 상자 또는 carton+ 팔레트 |
| 배달 시간 | 일반적 주문을 위한 20 일, 적재된 항목을 위한 7 일 |
| 지불 조건 | T/T, L/C, D/P |
| 공급 능력 | 1000 PC 한 달 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
SKYPE: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 강조하다 | PN25 물 밸브,PN16 물 밸브,GGG50 스러그 나비 밸브 |
||
|---|---|---|---|
제품 설명

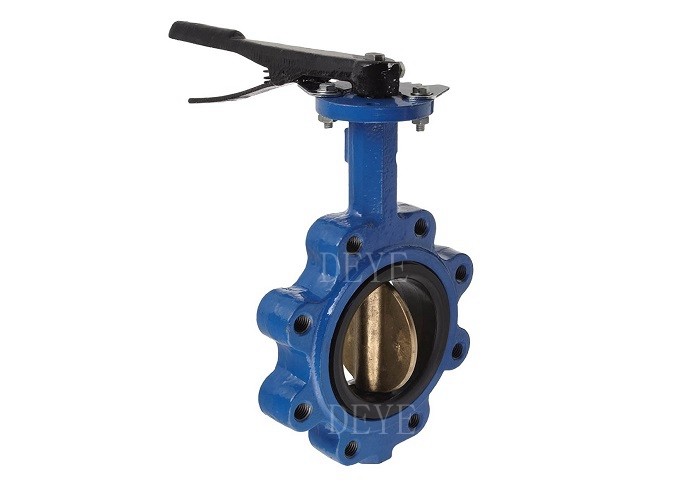

유연 철 GG25 GGG40 GGG50 PN10 PN16 PN25를 위한 럭 나비 밸브
시리즈 번호 BFV-1005
플랩 밸브라고도 알려진 나비 밸브는 저압 파이프라인 매체의 스위치 제어에 사용할 수있는 간단한 구조 조절 밸브입니다.나비 밸브는 열기 및 폐쇄를 달성하기 위해 밸브 축 주위를 회전 하는 닫기 구성 요소 (발 밸브 디스크 또는 나비 판) 으로 디스크를 가진 밸브를 의미합니다.
나비 밸브는 공기, 물, 증기, 각종 부식 매체, 진흙, 석유 제품, 액체 금속 및 방사성 매체와 같은 다양한 유형의 유체의 흐름을 제어하는 데 사용할 수 있습니다.주로 파이프 라인에서 절단 및 스프로싱에 사용됩니다.나비 밸브 개척 및 폐쇄 부분은 개척, 폐쇄 또는 조정의 목적을 달성하기 위해 밸브 몸 내에서 자신의 축 주위를 회전하는 디스크 모양의 나비 판입니다.
빠른 세부 사항
설계 표준: API 609
시체 재료: 유연 철 ASTM A536
명목 지름: DN40 ~ DN1200 (1-1/2 ′′48 ′′.)
압력: CL150 (PN20) 150PSI 225PSI, 285PSI, PN6/PN10/PN16, JI5K/JIS10K
끝 연결: 웨이퍼, LUG
얼굴과 얼굴:EN558 시리즈 20
상단 플랜지 ISO5211
양방향 봉인, 재생 가능한 좌석 디자인
작동 방식: 레버
시험 및 검사: API 598 EN1226
에포시 파우더 내부와 외부에 코팅
제품군
사용 가능한 바디 재료: 유연 철, 탄소 강철, 스테인리스 강철, 합금 강철.
사용 가능한 디스크 재료: 유연 철, SS304, SS316, 청동, 듀플렉스 SS2205/2507, UNS31803/UNS32750
선택적인 좌석: EPDM, NBR, PTFE, 테플론. 네오프렌
선택적인 끝 연결: 웨이퍼, 루그, 플랜지
선택적인 바디 디자인: 외향 또는 동향 중심선
얼굴과 얼굴: EN558 시리즈 13/14, 긴 타입 또는 짧은 타입
정상 지름: 4"~96" (DN100~DN2400).
압력 범위: 150파운드 (PN10~PN25)
사용 가능한 동작: 기어박스, 전기, 공기 작동 장치
작업 온도: -46°C~+200°C
성능:
- 유연 철 고체 밸브 몸, QT450-10 유연 철 밸브 몸, 팽창 강도 450Mpa 미니.
- 고 탄력적인 좌석 고무
밸브 좌석 고무의 고무 함량은 50%이며, 시뮬레이션 개방 및 폐쇄 실험은 누출없이 10,000 배 이상입니다.
- 액수 에포시 플라스틱 분말
밸브 몸체는 Akzo의 에포시 樹脂 분말을 뿌립니다. 250마이크론 미니. 강한 접착력
- 방공 밸브 셰프트 설계
배터플리 밸브의 밸브 샤프트는 뛰어난 안전 성능을 갖춘 방공 구조를 채택합니다.
나비 밸브 설치
그림 1
|
틀렸어요 밸브 너머로 열린 디스크 몸 얼굴, 파이프 플랜지
|
거의 닫힌 위치에 디스크를 배치 파이프 플랜지 확장은 허용 밸브에 충분한 공간이 있어야 합니다. |
 |
|
그림 2 밸브의 중점화 및 플랜징
|
닫힌 위치에 있는 디스크 밸브와 결합 플랜지 사이에 설치 된 가스켓 |
맞습니다 플랜지 가시트가 사용되지 않습니다. 디스크는 거의 닫힌 위치에 있습니다. |
|
|
|
그림 3. 플랜지 볼트 튼튼화 순서
그림 4 플랜지 볼트의 최종 밸브 정렬 및 강화
|
틀렸어요 파이프 플랜지 잘못 정렬 불규칙 토크 볼팅에 적용. |
맞습니다 파이프가 정렬됐어 밸브의 양쪽에 |
|
|
|
적용:
가스, 석유, 물, 화학 공학 및 기타 관련 산업에 널리 사용됩니다. 열 발전소의 냉각 물 시스템에도 사용됩니다.
