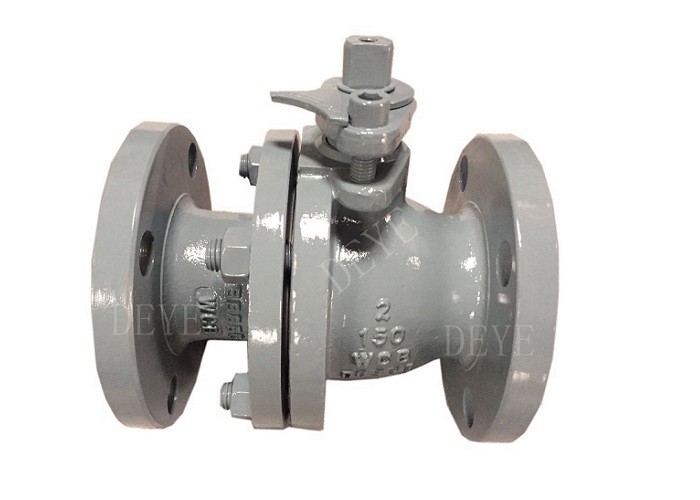

API6D API600 WCB 플로팅 볼 BV-0150-2F의 스틸 볼 밸브
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | DEYE |
| 인증 | ISO9001:2015 PED |
| 모델 번호 | DY-V-07 |
| Document | Product Brochure PDF |
| 최소 주문 수량 | 10PCS |
| 가격 | USD2-USD20000 each |
| 포장 세부 사항 | 통 box+ 층 나무 상자 또는 carton+ 팔레트 |
| 배달 시간 | 일반적 주문을 위한 20 일, 적재된 항목을 위한 7 일 |
| 지불 조건 | T/T, L/C, D/P |
| 공급 능력 | 1000 PC 한 달 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
SKYPE: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 강조하다 | WCB 스틸 볼 밸브,API6D 스틸 볼 밸브,API600 ss 구형 밸브 |
||
|---|---|---|---|
제품 설명
공 밸브액체의 흐름을 열고 닫는 구형 디스크가 있습니다. 그들은 파이프 라인 종료 애플리케이션에 대한 산업 표준입니다.수 년 동안 사용 된 후에도 매우 단단하고 누출이없는 밀폐를 보장하기 때문에. 두 가지 주요 유형의 볼 밸브는 부동 및 트리니온 디자인 (옆 또는 상단 입구). 몸은 주사 또는 가조 및 단조 또는 분할 (2 또는 3 조각) 될 수 있습니다. API 6D 및 ASME B16.34은 핵심 사양입니다..
제품 정보 / 제품 설명 / 기본 정보 / 사양
| API 밸브 표준 |
API6D 포트 밸브, 플러그 밸브 및 볼 밸브 석유 및 천연가스 산업용 API600 볼트형 모넷 철강 게이트 밸브 API602 도장철 밸브 API603 스테인리스 스틸 밸브 API609 나비 밸브 API594 웨이퍼, 럭 체크 밸브 BS1868 체크 밸브 BS1873//BS 5352 鋳造 鋳造 Globe 밸브 |
| 밸브 종류 | 배터플라이 밸브, 볼 밸브, 게이트 밸브, 체크 밸브, 글로브 밸브, 플러그 밸브, 필터 |
| 떠있는 공과 트리니온에 장착 된 공을 가진 볼 밸브, 1pc. 2pcs. 3pcs와 함께 | |
| 크기 | 1/2"-48 DN15-DN1200" |
| 연결 종료 | 플랜지 끝, RF, FF, RTJ, LM, BW 끝, 스레드 끝 NPT, BSPT, BSPP, 소켓 용접 끝 |
| 압력 범위 |
CL150LBS 300LBS 600LBS 800LBS 900LBS 1500LBS 2500LBS PN6 PN10 PN16 PN25 PN40. PN64 PN110, PN160, PN250, PN420 |
| 표면 | 산성 피클링, 닦은, 젤리화, 페인팅, 에포시 파워 코팅 |
자료 목록 등급
| 볼 밸브 공급 범위 | |||||
| 표준 | ANSI B16.34 / API600 / API6D/ DIN EN | ||||
| 건축물 | 사이드 엔트리 타입, 2-PC, 3-PC 바디, 톱 엔트리 타입 1 pc 바디 | ||||
| 볼 타입 | 플라팅 볼 1/2 "-12" 사이즈에서, 2 "-48" 사이즈에서 트리니온 마운트 볼 | ||||
| 연결 | 플랜지 RF, RTJ, 스레드 끝 NPT BSPT, 소켓 끝, 부트 용접 끝 | ||||
| 압력 | 150LBS-1500LBS, 1000WOG, 2000WOG, 3000WOG | ||||
| 아쿠아터 | 레버/기어박스 가동기 | ||||
| 다른 응용 프로그램에 따라 부품의 재료 | |||||
| 아니 | 부분 이름 | 탄소 강철 | 스테인리스 스틸 | 듀플렉스 SS | 탄소 S |
| 1 | 몸체 | A216- WCB | A351- CF8M | 4A/5A | A352- LCB |
| 2 | 모트 | A216- WCB | A351- CF8M | 4A/5A | A352- LCB |
| 3 | 공 | A105+ENP//A182- F304 | A182- F316 | SAF2205/2507 | A182- F304 |
| 4 | 줄기 | A276- 304 | A276-316 | SAF2205/2507 | A276- 304 |
| 5 | 좌석 | A105+ENP | A182- F316 | SAF2205/2507 | A350- LF2+ENP |
| 6 | 좌석 삽입 | 유리로 채워진 PTFE | |||
| 7 | 좌석 스프링 | A313- 304 | 인코넬 X-750 | 인코넬 X-750 | A313- 304 |
| 8 | 좌석 O 반지 | 국정농단 | 비톤 | PTFE | 비톤 |
| 9 | 줄기 O 반지 | NBR 2) | 비톤 2) | PTFE | 비톤 2) |
| 10 | 보닛 가스켓 | 그래피트+304 | 그래피트+316 | PTFE+2205 | 그래피트+304 |
| 11 | 모네트 O- 링 | NBR | 비톤 | PTFE | 비톤 |
| 12 | 항 정지 스프링 | A313- 304 | A313- 316 | SAF2205/2507 | A313- 304 |
| 13 | 하부 덮개 | A216- WCB | A182- F316 | SAF2205/2507 | A182- F304 |
| 14 | 보닛 스드 | A193- B7 | A193- B8 | A193- B8 | A320-L7 |
| 15 | 보넷 스드넛 | A194-2H | A194-8 | A194-8 | A194-4 |
| 16 | 트리니온 | A276- 304 | A276-316 | A276-316 | A276- 304 |
| 17 | 트리니온 베어링 | 304+PTFE | 316+PTFE | 316+PTFE | 304+PTFE |
| 18 | 글랜드 플랜지 | A216- WCB | A351- CF8M | A351- CF8M | A352- LCB |
| 19 | 글랜드 볼트 | A193- B7 | A193- B8 | A193- B8 | A193- B7 |
| 20 | 정지판 | 탄소강+Zn | 탄소강+Zn | 탄소 강철 | |
| 21 | 손잡이 | 탄소 강철 | |||
고온 재료 CF8, 304, 304H CF8M, 316, 316H CK-20, 310, 310H WC4, WC5, F2, WC6, F11C1.2F12C12WC9, F22C13, C5, F5, WC4, WC5, F2, WC6, F11C1.2F12C12WC9, F22C13C5, F5
낮은 온도 재료 A352 LCB, LCC, LC1 LC2, LC3, LC4, CF8M, CF8, CF3M
합금 재료: 브론즈, IN Conoy, DUPLEX SS, 합금 20, Hastelloy C 276, Hastelloy B
기술 압력 시험
| 셸 테스트 | 1.5x 작업압 | ||||
| 밀봉 테스트 | 1.1x 작업 압력 | ||||
| 밀폐를 위한 공기 시험 | 0.6Mpa 공중으로 | ||||
| 밸브 크기 | 최소 시험 기간 (초) | ||||
| DN | NPS | 껍질 | 뒷좌석 (뒤좌석 특징을 가진 밸브에 대해) | 닫기 체크 밸브 (API 594) | 다른 밸브 폐쇄 |
| ≤50 | ≤ 2" | 15 | 15 | 60 | 15 |
| 65~150 | 2 1/2"에서 6"까지 | 60 | 60 | 60 | 60 |
| 200~300 | 8~12인치 | 120 | 60 | 120 | 120 |
| ≥350 | ≥14" | 300 | 60 | 120 | 120 |
| a 시험 기간은 밸브가 완전히 준비되고 완전한 압력 상태에서 검사되는 기간입니다. | |||||
| 닫기 테스트에 허용되는 최대 누출률 | |||||||
| 밸브 크기 | 모든 탄력적인 좌석 밸브 | 체크를 제외한 금속 밸브 | 금속 밸브 | ||||
| DN (mm) |
NPS | 액체 시험 (분당 1 방울) | 가스. 테스트 (구구리/분) | 액체 시험 (cc/min) | 가스 테스트 (m3/h) | 가스 테스트 (ft3/h) | |
| ≤50 | ≤2 | 0 | 0 | 0 | 6 | 0.08 | 3 |
| 65 | 21/2 | 0 | 5 | 10 | 7.5 | 0.11 | 3.75 |
| 80 | 3 | 0 | 6 | 12 | 9 | 0.13 | 4.5 |
| 100 | 4 | 0 | 8 | 16 | 12 | 0.17 | 6 |
| 125 | 5 | 0 | 10 | 20 | 15 | 0.21 | 7.5 |
| 150 | 6 | 0 | 12 | 24 | 18 | 0.25 | 9 |
| 200 | 8 | 0 | 16 | 32 | 24 | 0.34 | 12 |
| 250 | 10 | 0 | 20 | 40 | 30 | 0.42 | 15 |
| 300 | 12 | 0 | 24 | 48 | 36 | 0.5 | 18 |
| 350 | 14 | 0 | 28 | 56 | 42 | 0.59 | 21 |
| 400 | 16 | 0 | 32 | 64 | 48 | 0.67 | 24 |
| 450 | 18 | 0 | 36 | 72 | 54 | 0.76 | 27 |
| 500 | 20 | 0 | 40 | 80 | 60 | 0.84 | 30 |
| 600 | 24 | 0 | 48 | 96 | 72 | 1.01 | 36 |
| 650 | 26 | 0 | 52 | 104 | 78 | 1.09 | 39 |
| 700 | 28 | 0 | 56 | 112 | 84 | 1.18 | 42 |
| 750 | 30 | 0 | 60 | 120 | 90 | 1.26 | 45 |
| 800 | 32 | 0 | 64 | 128 | 96 | 1.34 | 48 |
| 900 | 36 | 0 | 72 | 144 | 108 | 1.51 | 54 |
| 1000 | 40 | 0 | 80 | 160 | 120 | 1.68 | 60 |
| 1050 | 42 | 0 | 84 | 168 | 126 | 1.76 | 63 |
| 1200 | 48 | 0 | 96 | 192 | 144 | 2.02 | 72 |
| a 액체 시험에 있어서 1 ml는 16 방울에 해당한다고 간주됩니다. b 최소 정해진 시험 기간 동안 누출이 없어야 합니다. 액체 테스트의 경우 0 방울은 최소 정해진 시험 기간 동안 가시적인 누출이 없음을 의미합니다. 가스 테스트의 경우0개의 거품은 최소 정해진 시험 기간에 1개의 거품 미만입니다.. |
|||||||
볼 밸브 카탈로그 페이지/차량 목록
적용:
밸브는 석유, 석유화학, 화학, 금속, 전력, 물 보존, 도시 건설,기계, 석탄, 식품, 해수, 석유 정제, 환경, 에너지
증기, LPG.
기준 표준:
API 600: 주사탄 및 합금 밸브
API 603: 스테인레스 스틸 밸브
API 602/BS 5352: 조형 밸브
API 6D: 파이프 라인을 위한 플라브 및 투어 유도 밸브
API 598 및 BS EN 12266-1: 밸브 테스트
ASME B1610: 밸브 대면 크기
ASME B16.5 및 ASME B16.47: 플랜지 연결
ASME B1625: 부트 웰드 연결 설계
ASME B1634: 압력 등급 소재 등급에 따른 압력 및 온도 등급
ISO 7-1:1994, 파이프 가닥에 압력 밀착 된 관절이 만들어지는 파이프 가닥
그리고 지명.
ISO 4200:1991, 평면 끝의 철 파이프, 용접 및 매듭 없는
ISO 5208:1993산업용 밸브 밸브 압력 검사
ISO 5209:1977일반용 산업용 밸브
ISO 5210:1991산업용 밸브 융합 밸브 액추에이터 장착장치
ISO 5752: 1), 플랜지 파이프 시스템에서 사용되는 금속 밸브
ISO 6708:1995파이프 워크 구성 요소 DN의 정의와 선택 (명칭 크기)
ISO 7005-1:1992, 금속 플랜지 1부: 강철 플랜지
ISO 7268:1983파이프 구성 요소 명소 압력 정의
ASME B11:1989, 통일 된 인치 나사 스레드 (UN 및 UNR 스레드 양식).
ASME B151988 (R1994), Acme 나사 가닥.
ASME B181988 (R1994), 스터브 Acme 나사 실.
ASME B112:1987 (R1992), 나사 스레드 5 클래스 간섭
ASME B120.11983 (R1992), 파이프 스레드, 일반 용도 (인치)
ASME B165:1996, 파이프 플랜지 및 플랜지 피팅
ASME B1634:1996, 밸브 플랑자, 스레드 및 용접 끝.
ASME B182.21987 (R1993), 정사각형 및 헥사스 견과류 (인치 시리즈).
ASTM A193:1996고온 서비스용 합금강 및 스테인리스 스틸 볼팅 재료에 대한 사양.
ASTM A194:1996고압 및 고온용 볼트의 탄소 및 합금강 견과류에 대한 사양
서비스
ASTM A307:1994, 탄소 강철 볼트 및 스톱에 대한 사양, 60 000 psi 팽창 강도
MSS SP-55:1985 (R1990), 강철 주름에 대한 품질 표준, 시각 표면 검사.
1) 출판된다. (ISO 5752:1982)
