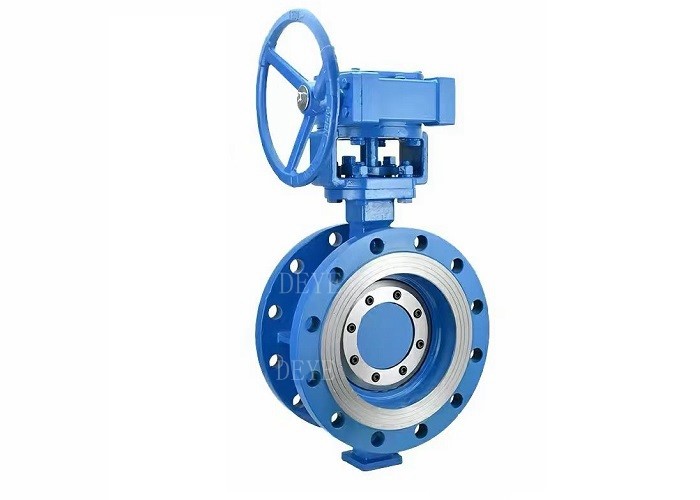

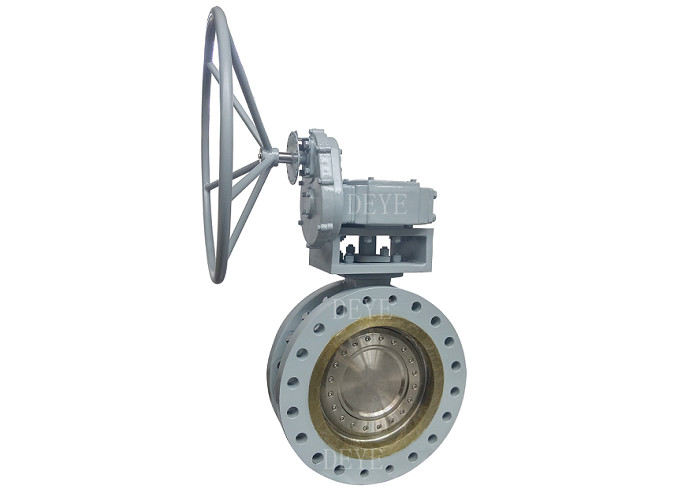

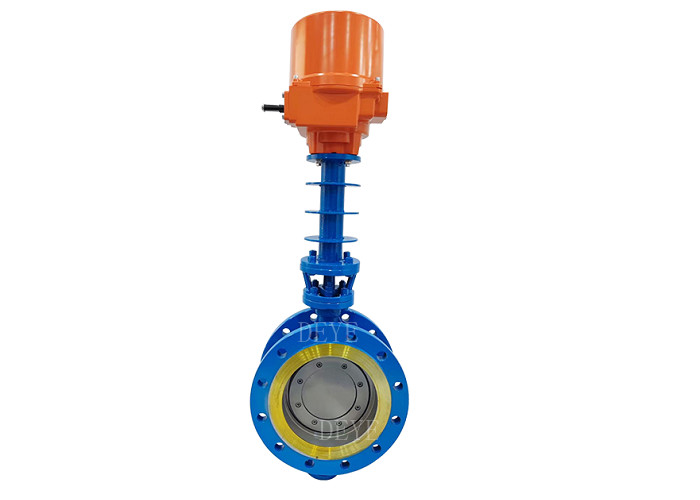

이중 플랜지 오일 가스 밸브 교체 가능한 좌석과 함께 트리플 외진 나비 밸브
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | DEYE |
| 인증 | ISO9001:2015 PED |
| 모델 번호 | DY-V-03 |
| Document | Product Brochure PDF |
| 최소 주문 수량 | 10PCS |
| 가격 | USD2-USD20000 each |
| 포장 세부 사항 | 통 box+ 층 나무 상자 또는 carton+ 팔레트 |
| 배달 시간 | 일반적 주문을 위한 20 일, 적재된 항목을 위한 7 일 |
| 지불 조건 | T/T, L/C, D/P |
| 공급 능력 | 1000 PC 한 달 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
SKYPE: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 강조하다 | 이중 오일 가스 밸브,DN15 오일 가스 밸브,3중 이상한 나비형 밸브 |
||
|---|---|---|---|
제품 설명
나비 밸브액체의 흐름을 차단하거나 조절하는 데 사용됩니다 (이솔레이션 및 조절).API 609 중심형 나비 밸브 (소프트 시트) 는 낮은 압력 및 비비판적 응용 용도로 게이트 및 볼 밸브보다 더 저렴하기 때문에 선호됩니다., 가볍고 쉽게 설치할 수 있습니다.금속 좌석 을 가진 특기적 인 나비 밸브 (두 배 오프셋 및 세 배 오프셋 밸브) 는 인기가 급증 하고 있으며 일부 응용 분야 에서 지구 및 공 밸브 와 경쟁 하고 있다.
제품 정보/상품 설명/기본 정보/특정
| API 밸브 표준 |
API609 나비 밸브 석유 및 천연가스 산업용 API600 볼트형 모넷 철강 게이트 밸브 API602 도장철 밸브 API603 스테인리스 스틸 밸브 API6D 포트 밸브, 플러그 밸브 및 볼 밸브 API594 웨이퍼, 럭 체크 밸브 BS1868 체크 밸브 BS1873//BS 5352 鋳造 鋳造 Globe 밸브 |
| 종류 | 플래퍼 밸브와 웨이퍼, 루그, 플랜지형 |
| 동심형, 이중동심형, 삼중 오프셋형의 나비 밸브 | |
| 크기 | 1/2"-48 DN15-DN1200 |
| 연결 종료 | 플랜지 끝, RF, FF, RTJ, LM, BW 끝, 스레드 끝 NPT, BSPT, BSPP, 소켓 용접 끝 |
| 압력 범위 |
CL150LBS 300LBS 600LBS 800LBS 900LBS 1500LBS 2500LBS PN6 PN10 PN16 PN25 PN40. PN64 PN110, PN160, PN250, PN420 |
| 표면 | 산성 피클링, 닦은, 젤리화, 페인팅, 에포시 파워 코팅 |
자료 목록 등급
| 주요 성분 | 표준 | |||||||
| 캐스팅 | 막대기 또는 forgings | |||||||
| ASTM | DIN (W-Nr.) | UNS-No. | JIS | ASTM | DIN (W-Nr.) | UNS-No. | JIS | |
| 마르텐스틱 스테인리스 스틸 | ||||||||
| 13Cr-4Ni-0.8Mo | A743 CA6NM | 1.4313 | J91540 | SCS6 | A276 S41500 | 1.4313 | S41500 | - 네 |
| 아우스테니틱 스테인리스 스틸 | ||||||||
| 18Cr-8Ni | A351 CF8 | 1.4308 | J92600 | SCS13A | A276 304 | 1.4301 | S30400 | SUS 304 |
| 18Cr-8Ni-LS(1) | ||||||||
| 18Cr-8Ni-LC(2) | A351 CF3 | 1.4306 | J92500 | SCS19A | A276 304L | 1.4306 | S30403 | SUS 304L |
| 18Cr-9Ni-2Mo | A351 CF8M | 1.4408 | J92900 | SCS14A | A276 316 | 1.4401 | S31600 | SUS 316 |
| 18Cr-9Ni-2Mo-LS(1) | ||||||||
| 18Cr-9Ni-2Mo-LC(2) | A351 CF3M | 1.4404 | J92800 | SCS16A | A276 316L | 1.4404 | S31603 | SUS 316L |
| 18Cr-10Mi-Nb | A351 CF8C | 1.4552 | J92710 | SCS21 | A276 347 | 1.455 | S34700 | SUS 347 |
| 18Cr-12Ni-3.5Mo | A351 CG8M | - 네 | J93000 | - 네 | A276 317 | 1.4449 | S31700 | SUS 317 |
| 18Cr-12Ni-3.5Mo-LC(2) | A351 CG3M | - 네 | J92999 | - 네 | A276 317L | 1.4438 | S31703 | SUS 317L |
| 18Cr-13Ni-4.5Si | - 네 | - 네 | - 네 | - 네 | - 네 | - 네 | - 네 | - 네 |
| 21Cr-29Ni-2.5Mo-3.5Cu | A351 CN7M | 1.4536 | J95150 | SCS23 | A473 N08020 | 2.466 | N08020 | - 네 |
| 21Cr-29Ni-2.7Mo-3.2Cu-LC(2) | A990 CN3MCu | - 네 | - 네 | - 네 | - 네 | - 네 | - 네 | |
| 25Cr-20N | A351 CK20 | - 네 | J94202 | SCS18 | A276 310S | 1.4845 | S31008 | SUS 310S |
| 33Ni-20Cr-45Fe-Nbi | A351 CT15C | 1.4859 | N28820 | - 네 | B408 N08800 | 1.4876 | N08800 | NCF800 |
| 초우스테니트성 스테인리스 스틸 | ||||||||
| 21Cr-24Ni-6.5Mo-N | A351 CN3MN | - 네 | - 네 | - 네 | B691 N08367 | - 네 | N08367 | SUS 836L |
| 25Cr-24Ni-6.5Mo-N | A351 CN3MN 모드 | - 네 | - 네 | - 네 | - 네 | - 네 | - 네 | - 네 |
| 20Cr-18Ni-6.5Mo-N-Cu | A351 CK3MCuN | - 네 | J93254 | - 네 | A276 S31254 | - 네 | S31254 | - 네 |
| 듀플렉스 스테인리스 스틸 | ||||||||
| 22Cr-5Ni-3Mo-N | A995 Gr.4A CD3MN | - 네 | J92205 | - 네 | A276 UNS32205 | 1.4462 | S32205 | SUS 329J3L |
| 25Cr-5Ni-Mo-Cu | A890 Gr.1A CD4MCu | - 네 | J93370 | - 네 | A790 UNS31260 | - 네 | S31260 | - 네 |
| 슈퍼 듀플렉스 스테인리스 스틸 | ||||||||
| 25Cr-7Ni-3Mo-N | - 네 | - 네 | - 네 | SCS10 | A479 S32750 | 1.446 | S32750 | SUS 329J4L |
| 28Cr-7Ni-4Mo-N | - 네 | - 네 | - 네 | SCS10 모드 | - 네 | - 네 | - 네 | - 네 |
| 25Cr-7Ni-3Mo-Cu-N-W | A890 Gr.6A CD3MWCuN | 1.4468 | J93380 | - 네 | A479 S32750 | 1.446 | S32750 | - 네 |
| 25Cr-7Ni-4Mo-N | A890 Gr.5A CE3MN | - 네 | J93404 | - 네 | A479 S32750 | 1.446 | S32750 | - 네 |
고온 재료 CF8, 304, 304H CF8M, 316, 316H CK-20, 310, 310H WC4, WC5, F2, WC6, F11C1.2F12C12WC9, F22C13, C5, F5, WC4, WC5, F2, WC6, F11C1.2F12C12WC9, F22C13C5, F5
낮은 온도 재료 A352 LCB, LCC, LC1 LC2, LC3, LC4, CF8M, CF8, CF3M
합금 재료: 브론즈, IN Conoy, DUPLEX SS, 합금 20, Hastelloy C 276, Hastelloy B
기술 압력 시험
| 셸 테스트 | 1.5x 작업압 | ||||
| 밀봉 테스트 | 1.1x 작업 압력 | ||||
| 밀폐를 위한 공기 시험 | 0.6Mpa 공중으로 | ||||
| 밸브 크기 | 최소 시험 기간 (초) | ||||
| DN | NPS | 껍질 저녁 编` |
뒷좌석 (뒤좌석 특징을 가진 밸브에 대해) | 닫기 체크 밸브 (API 594) | 다른 밸브 폐쇄 |
| ≤50 | ≤ 2" | 15 | 15 | 60 | 15 |
| 65~150 | 2 1/2"에서 6"까지 | 60 | 60 | 60 | 60 |
| 200~300 | 8~12인치 | 120 | 60 | 120 | 120 |
| ≥350 | ≥14" | 300 | 60 | 120 | 120 |
| a 시험 기간은 밸브가 완전히 준비되고 완전한 압력 상태에서 검사되는 기간입니다. | |||||
| 닫기 테스트에 허용되는 최대 누출률 | |||||||
| 밸브 크기 | 모든 탄력적인 좌석 밸브 | 체크를 제외한 금속 밸브 | 금속 밸브 | ||||
| DN (mm) |
NPS | 액체 시험 (분당 1 방울) | 가스. 테스트 (구구리/분) | 액체 시험 (cc/min) | 가스 테스트 (m3/h) | 가스 테스트 (ft3/h) | |
| ≤50 | ≤2 | 0 | 0 | 0 | 6 | 0.08 | 3 |
| 65 | 21/2 | 0 | 5 | 10 | 7.5 | 0.11 | 3.75 |
| 80 | 3 | 0 | 6 | 12 | 9 | 0.13 | 4.5 |
| 100 | 4 | 0 | 8 | 16 | 12 | 0.17 | 6 |
| 125 | 5 | 0 | 10 | 20 | 15 | 0.21 | 7.5 |
| 150 | 6 | 0 | 12 | 24 | 18 | 0.25 | 9 |
| 200 | 8 | 0 | 16 | 32 | 24 | 0.34 | 12 |
| 250 | 10 | 0 | 20 | 40 | 30 | 0.42 | 15 |
| 300 | 12 | 0 | 24 | 48 | 36 | 0.5 | 18 |
| 350 | 14 | 0 | 28 | 56 | 42 | 0.59 | 21 |
| 400 | 16 | 0 | 32 | 64 | 48 | 0.67 | 24 |
| 450 | 18 | 0 | 36 | 72 | 54 | 0.76 | 27 |
| 500 | 20 | 0 | 40 | 80 | 60 | 0.84 | 30 |
| 600 | 24 | 0 | 48 | 96 | 72 | 1.01 | 36 |
| 650 | 26 | 0 | 52 | 104 | 78 | 1.09 | 39 |
| 700 | 28 | 0 | 56 | 112 | 84 | 1.18 | 42 |
| 750 | 30 | 0 | 60 | 120 | 90 | 1.26 | 45 |
| 800 | 32 | 0 | 64 | 128 | 96 | 1.34 | 48 |
| 900 | 36 | 0 | 72 | 144 | 108 | 1.51 | 54 |
| 1000 | 40 | 0 | 80 | 160 | 120 | 1.68 | 60 |
| 1050 | 42 | 0 | 84 | 168 | 126 | 1.76 | 63 |
| 1200 | 48 | 0 | 96 | 192 | 144 | 2.02 | 72 |
| a 액체 시험에 있어서 1 ml는 16 방울에 해당한다고 간주됩니다. b 최소 정해진 시험 기간 동안 누출이 없어야 합니다. 액체 테스트의 경우 0 방울은 최소 정해진 시험 기간 동안 가시적인 누출이 없음을 의미합니다. 가스 테스트의 경우0개의 거품은 최소 정해진 시험 기간에 1개의 거품 미만입니다.. |
|||||||
이중 대 삼중 초중심 나비 밸브
이중 초중심 나비 밸브
이중 특이한 나비 밸브는 지하 물 공급 애플리케이션에서 광범위한 응용을 발견하고 가벼운 사실 때문에 게이트 밸브 (특히 더 큰 구멍 크기) 와 경쟁합니다.더 저렴하고 발굴 작업을 최소화.
삼중 초중앙성 나비 밸브
Triple offset butterfly valves are built with high-grade materials like stainless steel and duplex/super duplex steel and compete with ball valves in mission-critical applications with remarkable corrosion and high temperature/pressure트리플 오프셋 나비 밸브는 가장 정교한 유형이며 최근 몇 년 동안 시장 점유율을 얻고 있습니다.
이미지는 이중 및 삼중 특이성 나비 밸브의 설계 차이를 보여줍니다 (당분히 다이어그램의 왼쪽 및 오른쪽).
적용:
밸브는 석유, 석유화학, 화학, 금속, 전력, 물 보존, 도시 건설,기계, 석탄, 식품, 해수, 석유 정제, 환경, 에너지
기준 표준:
API 600: 주사탄 및 합금 밸브
API 603: 스테인레스 스틸 밸브
API 602/BS 5352: 조형 밸브
API 6D: 파이프 라인을 위한 플라브 및 투어 유도 밸브
API 598 및 BS EN 12266-1: 밸브 테스트
ASME B1610: 밸브 대면 크기
ASME B16.5 및 ASME B16.47: 플랜지 연결
ASME B1625: 부트 웰드 연결 설계
ASME B1634: 압력 등급 소재 등급에 따른 압력 및 온도 등급
ISO 7-1:1994, 파이프 가닥에 압력 밀착 된 관절이 만들어지는 파이프 가닥
그리고 지명.
ISO 4200:1991, 평면 끝의 철 파이프, 용접 및 매듭 없는
ISO 5208:1993산업용 밸브 밸브 압력 검사
ISO 5209:1977일반용 산업용 밸브
ISO 5210:1991산업용 밸브 융합 밸브 액추에이터 장착장치
ISO 5752: 1), 플랜지 파이프 시스템에서 사용되는 금속 밸브
ISO 6708:1995파이프 워크 구성 요소 DN의 정의와 선택 (명칭 크기)
ISO 7005-1:1992, 금속 플랜지 1부: 강철 플랜지
ISO 7268:1983파이프 구성 요소 명소 압력 정의
ASME B11:1989, 통일 된 인치 나사 스레드 (UN 및 UNR 스레드 양식).
ASME B151988 (R1994), Acme 나사 가닥.
ASME B181988 (R1994), 스터브 Acme 나사 실.
ASME B112:1987 (R1992), 나사 스레드 5 클래스 간섭
ASME B120.11983 (R1992), 파이프 스레드, 일반 용도 (인치)
ASME B165:1996, 파이프 플랜지 및 플랜지 피팅
ASME B1634:1996, 밸브 플랑자, 스레드 및 용접 끝.
ASME B182.21987 (R1993), 정사각형 및 헥사스 견과류 (인치 시리즈).
ASTM A193:1996고온 서비스용 합금강 및 스테인리스 스틸 볼팅 재료에 대한 사양.
ASTM A194:1996고압 및 고온용 볼트의 탄소 및 합금강 견과류에 대한 사양
서비스
ASTM A307:1994, 탄소 강철 볼트 및 스톱에 대한 사양, 60 000 psi 팽창 강도
MSS SP-55:1985 (R1990), 강철 주름에 대한 품질 표준, 시각 표면 검사.
1) 출판된다. (ISO 5752:1982)
