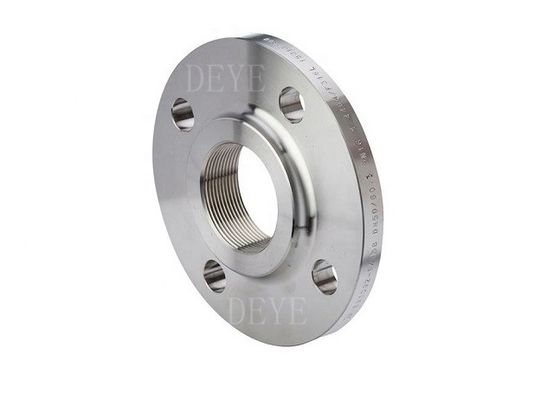

SS304 SS316 DIN EN1092-1 PN16 PN25과 함께 두 배 배열 스레드 스테인레스 스틸 파이프 플랜지
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | DEYE |
| 인증 | ISO9001:2015 PED |
| 모델 번호 | ZJD-F-TH03 |
| Document | Product Brochure PDF |
| 최소 주문 수량 | 10PCS |
| 가격 | USD2-USD100 each |
| 포장 세부 사항 | 훈증 층 나무로 된 경우 |
| 배달 시간 | 외주 생산을 위한 25-30 일 |
| 지불 조건 | T/T, L/C, D/P |
| 공급 능력 | 200 톤 매달 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
SKYPE: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 표준 | ASME B165, ASME B16.47, API 6A, EN 1092-1, BS 4504, BS 10, DIN, JIS, GOST | 소재 | SS316, SS316L, SS304/304L, 듀플렉스 SS UNS31803, UNS32750, 904L, INCONEL625, |
|---|---|---|---|
| 크기 | 1/2′′ (DN15) ~ 48′′ (DN1200) | 종류 | 용접 목, 슬리프, 블라인드, 소켓 용접, 스레드, 랩 관절, 안경, 패들, 긴 용접 목, 간격, 오리피스, 감소, 판 |
| 압력 등급 | 클래스 150, 300, 400, 600, 900, 1500, 2500; PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160, PN | ||
| 강조하다 | 듀플렉스 스레드 스테인레스 스틸 파이프 플랜지,SS304 스테인리스 스틸 파이프 플랜지,PN25 스테인레스 스틸 로인드 파이프 플랜지 |
||
제품 설명
SS304 SS316 듀플렉스 SS 스레드 플랜지 DIN EN1092-1 PN16 PN25
일반 아우스테니트 304에 비해 더 높은 스트레스 경식 균열 저항성을 가진 아우스테니트-페리트 스테인리스 변형
그리고 316 스테인리스, 하지만 강도와 충격 강도가 낮다. 이 재료 범주에는 2205, F51, F53, F60, UNS32705, UNS31803 등등이 포함된다.듀플렉스 스테인레스 스틸은 스테인레스 스틸의 가족입니다.이 는 듀플렉스 (또는 아우스테니트-페리트) 등급 이라고 불립니다.
왜냐하면 그들의 금속 구조는 두 단계로 구성되어 있기 때문에,오스틴 (면 중심의 큐브 격자) 및 페리트 (몸 중심의 큐브 격자)
거의 같은 비율로
제품 정보/상품 설명/기본 정보/특정
| 제품 이름 | DIN EN1092-1 PN16 PN25와 함께 SS304 SS316 듀플렉스 SS 스레드 플랜지 | |
| 종류 |
● 스테인레스 스틸 블라인드 플랜지 ● 스테인레스 스틸 의 안경 블라인드 ● 스테인레스 스틸 높은 허브 블라인드 ● 스테인레스 스틸 오리피스 플랜지 ● 스테인레스 스틸 로 만든 슬리프 플랜지 ● 스테인레스 스틸 소켓 웰드 플랜지 ● 스테인레스 스틸 용접 목 플랜지 ● 스테인레스 스틸 평면 플랜지 ● 스테인레스 스틸 로저 플랜지 ● 스테인레스 스틸 로드 플랜지 ● 스테인레스 스틸 로프 관절 플랜지 ● 스테인레스 스틸 로딩 스레드 ● 스테인레스 스틸 용접 목 플랜지 A 시리즈 또는 B 시리즈 ● 스테인레스 스틸 정사각형 플랜지 ● 스테인레스 스틸 가루 와 혀 플랜지 ● 스테인레스 스틸 스파드 플랜지 ● 스테인레스 스틸 의 가조 된 플랜지 ● 스테인레스 스틸 로 만든 윗면 플랜지 ● 스테인레스 스틸 의 RTJ 플랜지 ● 스테인레스 스틸 파이프 플랜지 스페이저 링 |
|
| 얼굴 마감 | 평평한 얼굴 (FF), 상승한 얼굴 (RF), 반지형 관절 (RTJ), LM, TF, GF | |
| 소재 | ANSI | 스테인리스 스틸 SS 304/304L,316/316L, SS321, SS347H, SS316TI, SS304HM SS316H, 904L, UNS31803, UNS32750, UNS32760 |
| 합금강: WHPY45/52/65/80/A 182 F 5, A 182 F 9, A 182 F 11, F 12, F22, F91, A694 F42, F46, F48, F50, F52, F56, F60, F65, F70, A51660, 65, 70 (안경 블라인드 플랜지, 스페이저 링/스페이드 플랜지), | ||
| 낮은 온도 서비스용 강철: A350 등급 LF 1, A350LF2, A350LF4, A350LF6, A350LF8. CL1/CL2, LF3 CL1/CL2, | ||
| 정상 사용: CS A105/SA 105N | ||
| DIN | SS 304/304L, 316/316L, 스테인리스 스틸1.4301, 1.4404, SAF2205, SAF2507, CS RST372S235JR | |
| GOST | SS 304/304L,316/316L CS CT20;16MN | |
| EN | SS 304/304L, 316/316L CS RST372'S235JR;C22.8 | |
| JIS | SS 304/304L, 316/316L CS SS400,SF440, | |
| BS | SS 304/304L, 316/316L CSRST372'S235JR;C22.8"Q235 | |
| UNI | C SS 304/304L, 316/316L SRST372'S235JR;C22.8"Q235 | |
| SABS | 304/304L, 316/316L CSRST37.2"S235JR"Q235 | |
| 압력 | ANSI | 클래스 150, 300, 600, 900, 1500 2500파운드, Sch10s, SCH40s, SCH80s, SCH160s의 용접 두께와 함께. SCHXXS |
| DIN | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| GOST | PN6,PN10,PN16,PN25 | |
| EN | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| JIS | 1K,2K,5K,10K,16K,20K,30K,40K | |
| BS | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| UNI | PN6,PN10,PN16,PN25,PN40 | |
| SABS | 600KPA,1000,1600,2500,4000 | |
| 크기 | ANSI | 1/2 ′′ 60 ′′ |
| DIN | DN15-DN2000 | |
| GOST | DN10-DN1600 | |
| EN | DN15-DN2000 | |
| JIS | 15A-1500A | |
| BS | DN15-DN2000 | |
| UNI | DN10-DN2000 | |
| SABS | DN10-DN600 | |
| 표면 | 기름 블랙 페인트, 발니시, 황금 노란색 페인트, 반성 기름, 젤리화, 냉동 및 뜨거운 딥 젤리화 등, 진크 접착. 크롬 접착. 검은 처리, 애노이드, 파우더 코팅. 처벌금속 접착. 등등 | |
플랜지 사양 및 다른 종류
ASME/ANSI B16. 5:
웰딩 넥 플랜지, 슬립 플랜지, 블라인드 플랜지, 하이 허브 블라인드 플랜지
소켓 웰드 플랜지, 랩 조인트 플랜지, 스레드 플랜지, 링 타입 조인트 플랜지
압력급: 150300,400600달러900,1500,2500
ASME/ANSI B16.47:
웰딩 넥 플랜지, 블라인드 플랜지
압력급: 75,150300, 400600,900
ASME/ANSI B1636:
오리피스 플랜지 웰딩 넥 플랜지, 슬리폰 플랜지, 스레드 플랜지
압력 캐스 300-400600,900, 1500,2500
AWWAC207
AWWA 표준 스틸 링 플랜지, 클래스 B* (86 psi)
AWWA 표준 스틸 링 플랜지, 클래스 D* (175-150psi)
AWWA 표준 스틸 허브 플랜지, 클래스 D* (175-150 psi)
AWWA 표준 스틸 허브 플랜지, 클래스 E* (275psi)
AWWA 표준 스틸 링 플랜지, 클래스 E* (275psi), 블라인드 플랜지 275PSI
AWWA 표준 스틸 링 플랜지, 클래스 F* (300psi), 블라인드 플랜지 300PSI
MSS-SP-44
ANSI B16.47 시리즈 A에 대한 넥 플랜지, 블라인드 플랜지 용접
압력급: 75,150300, 400600,900
JIS B2220/B2291:
웰딩 넥 플랜지, 슬립온 허브 플랜지 슬립온 플랜지, 플랜지를 닫습니다.
스퀘어 플랜지
압력급:5K.10K 16K 20K 30K
BS4504SEC31
웰딩 넥 플랜지 (111/134). 허브 슬립 플랜지 (112),
헐프드 스레드 플랜지 (113), 랩프드 파이프 엔드 플랜지 (133) 플래트 플랜지 (101).
느슨한 판 플랜지 (102) 웰드 넥 플랜지 (104) 와 함께 느슨한 판 플랜지 (104). 빈 플랜지
(105).
압력급: PN2.5 ~ PN 40
BS1560:
소켓 웰딩 플랜지 슬립-온 보스 플랜지 블라인드 플랜지
스크루드 보스 플랜지, 랩드 플랜지
압력급: 150300,400,600,900, 1500,2500
BS 10:
웰딩 넥 플랜지 플랜지 슬립 넥 플랜지
SLIPON BOSS 플랜지, 블라인드 플랜지
표: D.E, F, H
DIN 플랜지:
DIN2573.DIN2576.DIN2641891 DIN2642.DIN2655.DIN2656,DIN2632 DIN263.DIN2634
DIN2635.DIN2636.DIN2637.DIN2638.DIN2673
압력 PN 6 ~ PN 320
AFNOR NFE 29-203:
플래트 플랜지 (01), 느슨한 플랜지 (02,03.04) 블라인드 플랜지 (05)
웰딩 넥플랜지 (111), 헐버드 슬립 ON 플랜지 (12) 스크루브 플랜지 (13).
턱이 있는 소켓 웰딩 플랜지 (HUBBED SOCKET WELDING FLANGE) (14), 느슨한 턱이 있는 플랜지 (LOOSE HUBBED FLANGE) (15)
융합 플랜지 (211)
압력급: ISO-PN 2.5TO PN420
EN 092-1
플라트 플랜지 SO (형 01) LOOSE 플랜지 (형 02, 04) 블라인드 플랜지 (형 05)
웰딩 넥 플랜지 (11형), 허브드 슬리프 온 플랜지 (12형), 스크루 플랜지 (13형),
통합 플랜지 (21형)
압력급: PN2.5에서 PN100
ASME/ANSI B16.9/MSS SP-43: STUB END 타입: A,B,C
UNI2253-67, UNI6091-67, UNI2276-67, UNI2280-67, UNI6089-67 PN6,PN10,PN16,PN25,PN40
GOST 12820-80,GOST 12821-80,고스트 블라인드
PN6,PN10,PN16,PN25, PN40, PN63, PN100, PN150, PN250
SABS1123
기술/각종 플랜지 사용 및 설치 방법
용접 목 플랜지
그들은 Butt 용접 연결을 통해 파이프에 연결되어 있습니다.
엑스레이 검사가 필요할 때 또는 결합 상에서의 토크가 최대일 때 사용됩니다.
길고 톱니 모양 의 목 은 스트레스 분포 를 최적화 해 준다
슬립 온 플랜지
이 종류의 플랜지는 두 개의 용접 마구와 함께 설치되어 파이프가 내부로 미끄러집니다.
따라서 설치 비용은 더 낮고 파이프 절단에는 더 적은 정확도가 필요합니다.
스레드 플랜지
그들은 일반적으로 파이프와 함께 설치됩니다.
용접을 할 수 없습니다. 우리는 높은 경우 설치하는 것이 좋습니다
시스템 내 압력 변동
랩 합동 플랜지
그들은 중복 된 가스켓에 슬라이드. 그들은 일반적으로 사용 됩니다
청소 또는 수리하기 위해 철거 할 필요가 있습니다. 철거 비용
플랜지 회전과 드릴링 정렬의 용이성으로 인해 감소합니다.
.
소켓 웰드 플랜지
이 종류의 플랜지는 특히 낮은 작은 지름과 높은
압력. 파이프는 좌석까지 플랜지에 삽입되고 후 필레입니다
큐브에 맞게 용접된
눈물 플랜지
블라인드 플랜지는 파이프 끝을 위해 이용되고, 그들은 위의 어느 하나에 볼트
플랜지 타입
일반적으로 사용되는 스테인리스 스틸 재료
재료 등급: 화학적 성분
| ASTM 설계 | 최대 %에서 분석 | |||||||
| C | 원 | 네 | P | S | Cr | 니 | 모 | |
| F304 L F316 F316L F321 |
0.030 0.08 0.030 0.08 |
2.00 2.00 2.00 2.00 |
1.00 1.00 1.00 1.00 |
0.045 0.045 0.045 0.045 |
0.030 0.030 0.030 0.030 |
18.00 - 2000 160.00 - 18.00 160.00 - 18.00 170.00 - 19.00 |
80.00 - 13.00 100.00 - 14.00 100.00 - 15.00 90.00 - 12.00 |
20.00 - 3.00 20.00 - 3.00 |
| ASTM 설계 | 당기력 | 유동성 제한길쭉함50mm | 스트레스 | 브리넬 | 차피 - V | |||||
| 단단함 (HB) |
에너지 J | 시험 온도 oC | ||||||||
| 엑시민 | MPa | 엑시민 | MPa | 분 % | 분 % | 미네 1 시험관 |
평균 3 시험관 |
|||
| A182 - 07 | ||||||||||
| F304 | 751 | 5151 | 30 | 205 | 30 | 50 | 156 - 207 | |||
| F304L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||
| F316 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||
| F316L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||
| F321 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||
SAF2205 (UNS31803)
화학 성분 %
| C≤ | 시 ≤ | Mn≤ | P ≤ | S ≤ | Cr | 니 | 모 | 큐 | N |
| 0.03 | 1.0 | 2.0 | 0.03 | 0.02 | 22-23 | 4.5-6.5 | 30.0-3.50 | / | 0.14-0.2 |
신체적 성능
| 테스트 항목 | 테스트 템퍼 | 성능 | 표준 데이터 |
| 팽창 강도 | 방 온도 | 양력 강도 s≥ | 450MPa |
| 팽창 강도 h ≥ | 620Mpa | ||
| 연장 % > | 25 | ||
| 면적 감소=> | / | ||
| 영향값 KV (J) | 방 온도 | 옆면 | / |
| 브리넬 강도 | 방 온도 | ≤ | 290 |
| 로크웰 강도 | 방 온도 | ≥ | / |
SAF2507 ((UNS32750)
화학 성분 %
| c ≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | 니 | 모 | 수 ≤ | N |
| 0.03 | 0.8 | 1.2 | 0.03 | 0.015 | 24-26 | 60.0-8.0 | 30.0-5.0 | 0.5 | 0.24-032 |
신체적 성능
| 테스트 항목 | 테스트 템퍼 | 성능 | 표준 데이터 | |
| 튼튼함 | 방 온도 | 생산력 | Ø≤55 Rm≥ | 550MPa |
| Ø >55 Rm≥ | 515 Mpa | |||
| 팽창 강도 | Ø≤55 R0.002 ≥ | 800MPa | ||
| Ø >55 R0.002≥ | 760 Mpa | |||
| 연장 A% ((4D) > | Ø≤55 ≥ | 15 | ||
| Ø >55 ≥ | 15 | |||
| 브리넬 강도 HB | 방 온도 | Ø≤5 ≤ | 310 | |
| Ø >55 ≤ | 310 | |||
플랜지 생산 과정/ 제조 절차
적용/이용
플랜지는 파이프, 밸브, 펌프 및 기타 장비를 연결하여 물, 증기, 공기, 가스 및 석유를 전달하는 파이프 시스템을 형성하는 방법입니다. 또한 청소에 쉽게 액세스 할 수 있습니다.검사, 또는 변경.
플랜지 사진
슬라이드 플랜지, CL150LBS, 스레드 플랜지, 1500LBS RJ 플랜지, CL2500LBS 웰드 넥 플랜지 등
