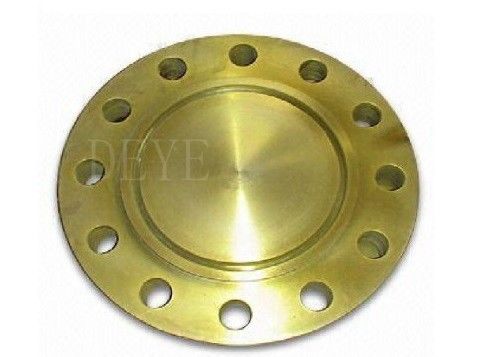

ASME ANSI ASTM 900LBS RTJ 표면으로 만든 탄소 강철 플랜지
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | DEYE |
| 인증 | ISO9001:2015 PED |
| 모델 번호 | PF-FL-RTJ07 |
| Document | Product Brochure PDF |
| 최소 주문 수량 | 10PCS |
| 가격 | USD10-USD100 each pcs |
| 포장 세부 사항 | 훈증 층 나무로 된 경우 |
| 배달 시간 | 일반적 명령을 위한 30 일 |
| 지불 조건 | T/T, L/C, D/P |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
SKYPE: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 표준 | ASME B165, ASME B16.47, API 6A, EN 1092-1, BS 4504, BS 10, DIN, JIS, GOST | 소재 | A105, A105N, A350LF2, A182F22, F11, F56, F60, 스테인리스 스틸 |
|---|---|---|---|
| 크기 | 1/2" (DN15) -88" (DN2200) | 종류 | 용접 목, 슬리프, 블라인드, 소켓 용접, 스레드, 랩 관절, 안경, 패들, 긴 용접 목, 간격, 오리피스, 감소, 판 |
| 압력 등급 | 클래스 150, 300, 400, 600, 900, 1500, 2500; PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160, PN | 표면 | Black,Golden Yellow, Cold Galvanized, HDG. 검정색, 황금색 노란색, 냉간 아연 도금, HDG. Anti-Rust O |
| 강조하다 | 900LBS 가공 탄소강 플랜지,ASTM 위조 탄소강 플랜지,ASME 탄소강 가조 플랜지 |
||
제품 설명
ANSI ASME ASTM 900LBS RTJ 표면과 탄소 가조 강철 플랜지
900LBS 클래스 플랜지는 150Bar, PN150의 작업 압력으로 고압 파이프 라인을 위해 사용됩니다. 그 크기는 ANSI B16에 따라 있습니다.5 표준, 1⁄2 인치에서 24 인치의 명목 크기를 포함하는 플랜지900 파운드 플랜지 차원은 7/8 인치에서 5 1⁄2 인치까지의 벽 두께와 4 3⁄4 인치에서 41 인치까지의 외부 지름을 포함합니다. 연결 유형 유형은 LJF, LMF, RTJ,SMF, RF, FF. CL900 # 플랜지는 다양한 유형으로 설계 될 수 있습니다. 웰드 넥 플랜지, 슬리프 온 플랜지, 블라인드 플랜지, 스레드 플랜지, 소켓 웰드 플랜지,다른 응용 프로그램 및 설치에 따라 판 플랜지 등.
제품 정보/상품 설명/기본 정보/특정
| 제품 이름 | ANSI 스틸 RTJ 플랜지 900LBS | |
| 종류 | 판, 웰딩 넥, 슬리프, 블라인드, 랩 관절, 스레드 플랜지, 소켓 웰딩, 긴 웰딩 넥, 느슨한 플랜지, 오리피스, 블라인드, 사용자 정의 | |
| 얼굴 마감 | RF평면 (FF), 높인면 (RF), 반지형 관절 (RTJ) | |
| 표준 | ANSI | ANSI B16.5 ASME B16.47 시리즈 A/B, API605, AWWAC207 |
| DIN | DIN 2631 DIN2632 DIN2543 DIN2502 2573 2527 2565 DIN2566 DIN 26412642, | |
| GOST | GOST 12820-80,GOST 12821-80,귀신 장님 | |
| EN | EN1092-1:2002 | |
| JIS | JIS B2220-2004, KS D3576, KS B6216, KS B1511-2007, JIS B2261; JIS B8210 | |
| BS | BS4504,BS10 표 D/E | |
| UNI | UNI 2253-67, UNI 6091-67, UNI 2276-67, UNI 2280-67, UNI 6089-67 | |
| SABS | SABS 1123 | |
| 소재 | ANSI | CS A105/SA 105N |
| 낮은 온도 서비스용 강철: A350 등급 LF 1, A350LF2, A350LF4, A350LF6, A350LF8. CL1/CL2, LF3 CL1/CL2, | ||
| 스테인리스 스틸 SS 304/304L,316/316L, SS321, SS347H, SS316TI, SS304HM SS316H, 904L, UNS31803, UNS32750, UNS32760 | ||
| 합금강: WHPY45/52/65/80/A 182 F 5, A 182 F 9, A 182 F 11, F 12, F22, F91, A694 F42, F46, F48, F50, F52, F56, F60, F65, F70, A51660, 65, 70 (안경 블라인드 플랜지, 스페이저 링/스페이드 플랜지), | ||
| DIN | CS RST372S235JR SS 304/304L, 316/316L, 스테인리스 스틸 1.4301, 1.4404, SAF2205, SAF2507, | |
| GOST | CS CT20;16MN;SS 304/304L,316/316L | |
| EN | CS RST372S235JR;C22.8SS 304/304L,316/316L | |
| JIS | CS SS400,SF440,SS 304/304L, 316/316L | |
| BS | CSRST372'S235JR;C22.8'Q235SS 304/304L,316/316L | |
| UNI | CSRST372'S235JR;C22.8'Q235SS 304/304L,316/316L | |
| SABS | CSRST372'S235JR;Q235;SS 304/304L,316/316L | |
| 압력 | ANSI | 클래스 150, 300, 600, 900, 1500 2500파운드, STD, SCH40, SCH80, SCH160의 용접 두께로 |
| DIN | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| GOST | PN6,PN10,PN16,PN25 | |
| EN | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| JIS | 1K,2K,5K,10K,16K,20K,30K,40K | |
| BS | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| UNI | PN6,PN10,PN16,PN25,PN40 | |
| SABS | 600KPA,1000,1600,2500,4000 | |
| 크기 | ANSI | 1/2 ′′ 60 ′′ |
| DIN | DN15-DN2000 | |
| GOST | DN10-DN1600 | |
| EN | DN15-DN2000 | |
| JIS | 15A-1500A | |
| BS | DN15-DN2000 | |
| UNI | DN10-DN2000 | |
| SABS | DN10-DN600 | |
| 표면 | 기름 블랙 페인트, 발니시, 황금 노란색 페인트, 반성 기름, 젤리화, 냉동 및 뜨거운 딥 젤리화 등, 진크 접착. 크롬 접착. 검은 처리, 애노이드, 파우더 코팅. 처벌금속 접착. 등등 | |
특징/기록
•탄소 강철 플랜지는 425 °C 이상에서 사용되지 않습니다.
•고온 서비스: 표준 탄소 강철 소재는 ASTM A 105이어야하며,
영하 29 °C에서 425 °C 사이의 온도에서 사용된다.
•저온 서비스: -29°C 이하의 서비스용 탄소강 플랜지는
ASME B 31의 충돌 테스트 요구 사항3.
•ASTM A 350-LF2는 낮은 온도 응용에 표준 재료입니다.
•고생산 서비스: 고강성 탄소강 플랜지 ASTM A694는 API Std 5L에 맞아야 합니다.
파이프 등급 X42~X65
•저연금제철 플랜지 (11/4 Cr ∼1/2 Mo) 의 재료는 ASTM A 182-F11입니다.
중간 합금강 플랜지 (11/2 Cr 5 Mo) 는 ASTM A 182-F5입니다.
기술/각종 플랜지 사용 및 설치 방법
용접 목 플랜지
그들은 Butt 용접 연결을 통해 파이프에 연결되어 있습니다.
엑스레이 검사가 필요할 때 또는 결합 상에서의 토크가 최대일 때 사용됩니다.
긴 톱니 모양의 목은 스트레스 분포를 최적화합니다.
슬립 온 플랜지
이 종류의 플랜지는 두 개의 용접 마구와 함께 설치되어 파이프가 내부로 미끄러집니다.
따라서 설치 비용은 더 낮고 파이프 절단에는 더 적은 정확도가 필요합니다.
스레드 플랜지
그들은 일반적으로 파이프와 함께 설치됩니다.
용접을 할 수 없습니다. 우리는 높은 경우 설치하는 것이 좋습니다
시스템 내 압력 변동
랩 합동 플랜지
그들은 중복 된 가스켓에 슬라이드. 그들은 일반적으로 사용 됩니다
청소 또는 수리하기 위해 철거 할 필요가 있습니다. 철거 비용
플랜지 회전과 드릴링 정렬의 용이성으로 인해 감소합니다.
.
소켓 웰드 플랜지
이 종류의 플랜지는 특히 낮은 작은 지름과 높은
압력. 파이프는 좌석까지 플랜지에 삽입되고 후 필레입니다
큐브에 맞게 용접된
눈물 플랜지
블라인드 플랜지는 파이프 끝을 위해 이용되고, 그들은 위의 어느 하나에 볼트
플랜지 타입
소재 등급:
| ASTM 지명 |
당기력 | 유동성 제한길쭉함50mm | 스트레스 | 브리넬 | 차피 - V | |||||||
| 단단함 (HB) |
에너지 J | 시험 온도 oC | ||||||||||
| 엑시민 | MPa | 엑시민 | MPa | 분 % | 분 % | 미네 1 시험관 |
평균 3 시험관 |
|||||
| A105 - 05 | ||||||||||||
| 70 | 485 | 36 | 250 | 22 | 30 | 최대 187개 | ||||||
| A182 - 07 | ||||||||||||
| 등급 | F1 | 70 | 485 | 40 | 275 | 20 | 30 | 143 - 192 | ||||
| F5 | 70 | 485 | 40 | 275 | 20 | 35 | 143 - 217 | |||||
| F11 Cl. 1 | 60 | 415 | 30 | 205 | 20 | 45 | 121 - 174 | |||||
| F11 Cl. 2 | 70 | 485 | 40 | 275 | 20 | 30 | 143 - 207 | |||||
| F11 Cl. 3 | 75 | 515 | 45 | 310 | 20 | 30 | 156 - 207 | |||||
| F22 Cl. 1 | 60 | 415 | 30 | 205 | 20 | 35 | 170 최고 | |||||
| F22 Cl. 3 | 75 | 515 | 45 | 310 | 20 | 30 | ||||||
| F304 | 751 | 5151 | 30 | 205 | 30 | 50 | 156 - 207 | |||||
| F304L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||||
| F316 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||||
| F316L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||||
| F321 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||||
| A350 - 04 | ||||||||||||
| 등급 | LF1 LF2 Cl. 1 LF2 Cl. 2 |
60 - 85 70 - 95 70 - 95 |
415 - 585 485 - 655 485 - 655 |
30 36 36 |
3 4 3 4 3 4 |
205 250 250 |
25 22 22 |
38 30 30 |
최대 197개 최대 197개 최대 197개 |
14 16 20 |
18 20 27 |
-29 -46 -18세 |
| LF3 Cl. 1 | 70 - 95 | 485 - 655 | 37.53 4 | 260 | 22 | 35 | 최대 197개 | 16 | 20 | -101 | ||
| LF3 Cl. 2 | 70 - 95 | 485 - 655 | 37.53 4 | 260 | 22 | 35 | 최대 197개 | 20 | 27 | -101 | ||
| A694 - 03 | ||||||||||||
| 등급 | F42 | 60 | 415 | 42 | 290 | 20 | ||||||
| F52 | 66 | 455 | 52 | 360 | 20 | |||||||
| F56 | 68 | 470 | 56 | 385 | 20 | |||||||
| F60 | 75 | 515 | 60 | 415 | 20 | |||||||
| F65 | 77 | 530 | 65 | 450 | 20 | |||||||
| F70 | 82 | 565 | 70 | 485 | 18 | |||||||
생산 과정
플랜지 스탠더드
ASME B165
이것은 세계에서 가장 많이 사용되는 플랜지 표준입니다. 표준에는
도장, 주사 및 래미네이트 플랜지, 서비스, 재료, 차원,
또한 모든 플랜지 유형을 설명합니다.
1/2~24 크기의 150#, 300#, 400#, 600#, 900# & 1500#, 1/2~24 크기의
12~2500#급
ASME B1636
이 표준은 오리피스 플레이트로 흐름을 측정하기 위한 플랜지에 적용됩니다.
ASME B16.36 플랜지는 최소 두께를 제외하고 B16.5 플랜지와 동일한 크기를 가지고 있습니다.
측정 구멍을 허용하기 위해 증가합니다.
또한 두 개의 슬롯과 볼트가 플랜지 분리 및
측정판: 1~24 크기의 300#~1500# 클래스
크기는 1~12~ 2500#급입니다.
MSS SP-44
얇은 두께와 높은 강도에 사용되는 표준화
12~60~150#~600#급, 48~900#급까지만
장님 및 용접 목 플랜지. 외부 지름 및 드릴링 템플릿
36까지의 ASME와 일치합니다. 따라서 밸브와 함께 사용할 수 있습니다.
ASME에 따른 펌프
ASME B1647
이 표준은 이전 표준을 다루고 있으며, 재료로 보완합니다.
ASME B16의 압력 및 온도 등급5. 타입 클래스는
MSS-SP44, B 타입은 API 605과 동일합니다.
ASME B1620
그것은 1/2에서 1/8까지의 철강 플랜지용 반지의 재료, 크기 및 표시를 포함합니다.
24급 150#~1500#, 36급 900#
API 6 A
API 6 우물머리와 크리스마스 트리를 위한 사양이 만들어졌습니다.
그것은 크기가 크기가 크기가 크기가 크기가 크기가
ASME B16.5로 대체할 수 있지만 모든 크기에 약간의 허용도를 추가합니다.
그러나 API 재료가 더 강하기 때문에 최대 서비스 압력은
API/ASME 연합은 낮은 성능의 플랜지에만 제한됩니다.
EN1092-1
이 유럽 표준은 하나의 일련의 플랜지에 대한 원형 철강에 대한 요구 사항을 명시합니다.
PN 표기 PN 2,5에서 PN 400까지의 플랜지 및 DN 10에서 DN 4000까지의 명목 크기.
이 유럽 표준은 플랜지 유형과 그 표면, 차원, 허용도,
스레딩, 볼트 크기, 플랜지 결합면 표면 마감, 표시, 재료, 압력/온도
용량 및 대략적인 플랜지 질량
이 유럽 표준의 용어에서, "플랜지"는 또한 랩 끝과 목걸이를 포함한다.
이 유럽 표준은 다음과 같은 방법으로 제조된 플랜지에 적용됩니다.
표 1에 설명되어 있습니다. 가스켓이 없는 파이프 융합은 이 유럽 표준의 적용 범위에 포함되지 않습니다.
적용/이용
플랜지 는 파이프, 밸브, 펌프 및 기타 장비 를 연결 하여 파이프 를 형성 하는 방법 이다
물, 증기, 공기, 가스 및 오일을 전달하는 시스템. 또한 청소를 위해 쉽게 액세스 할 수 있습니다.
검사, 또는 변경.
